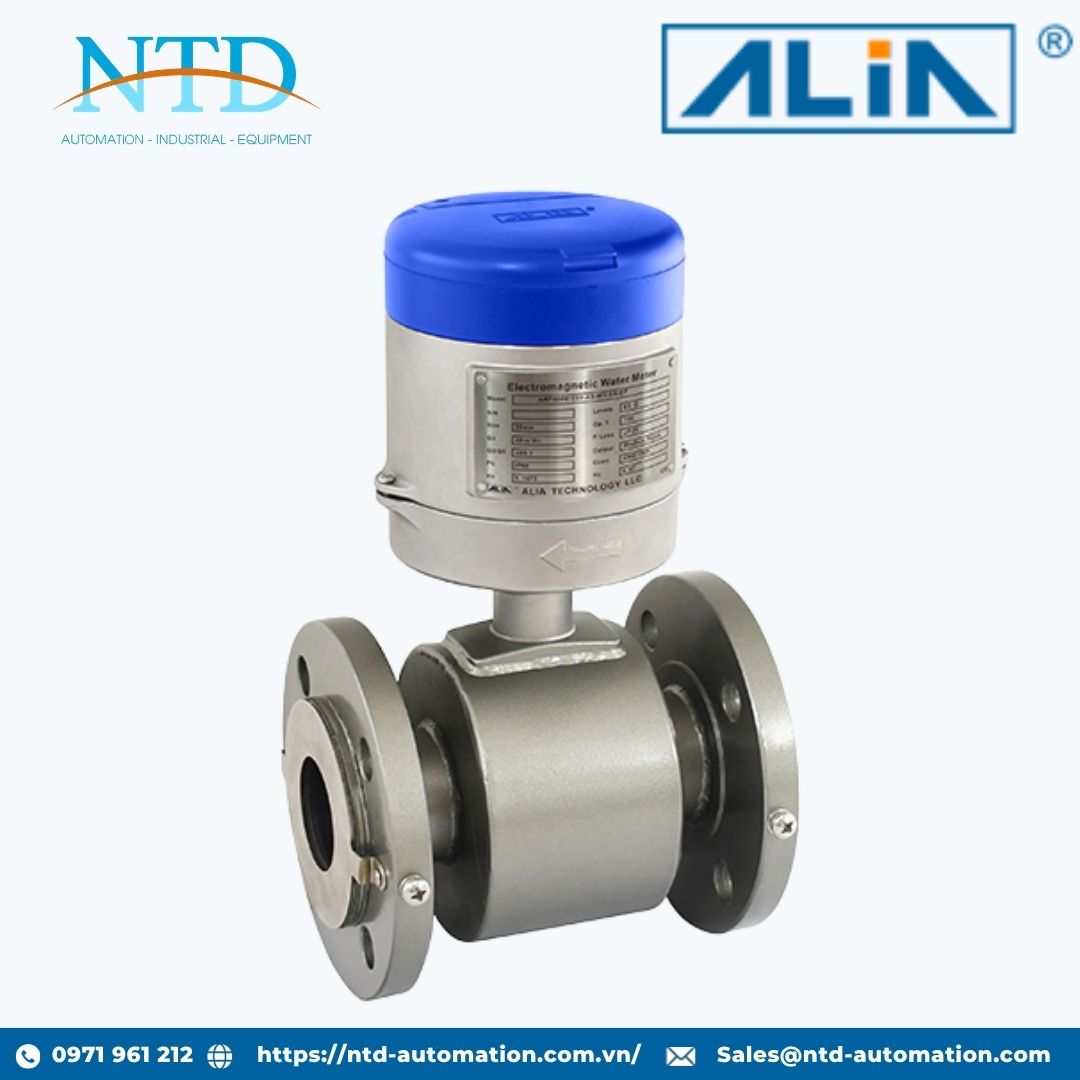

Đồng hồ đo nước điện từ series AWF400M ALIA

AWF400M Series là dòng đồng hồ đo nước điện từ (Battery-Powered Electromagnetic Water Meter) được thiết kế dành cho các hệ thống cấp nước hiện đại, yêu cầu độ chính xác cao, độ nhạy lớn và khả năng vận hành ổn định trong thời gian dài. Ứng dụng nguyên lý cảm ứng điện từ theo định luật Faraday, AWF400M có khả năng đo lưu lượng nước chính xác mà không bị ảnh hưởng bởi áp suất, nhiệt độ hoặc sự thay đổi của điều kiện dòng chảy.

Thiết bị sử dụng nguồn pin Lithium tuổi thọ cao từ 5 đến 10 năm, giúp vận hành độc lập tại các vị trí không có nguồn điện. Kết hợp với thiết kế hoàn toàn bằng inox 304, không có bộ phận chuyển động và đạt chuẩn chống nước IP68, AWF400M mang lại độ bền vượt trội trong các môi trường làm việc khắc nghiệt như nhà máy nước, mạng lưới cấp nước đô thị, khu công nghiệp, hệ thống tưới tiêu và các dự án nước thông minh (Smart Water).

Đặc biệt, đồng hồ được trang bị lớp lót cao su vệ sinh (Sanitary Rubber Liner), cho phép lắp đặt trực tiếp trên các tuyến ống nước sạch và nước uống mà vẫn đảm bảo an toàn vệ sinh theo yêu cầu ngành cấp nước.

Đặc điểm nổi bật

• Công nghệ đo điện từ theo định luật cảm ứng Faraday.

• Tỷ lệ đo rộng lên tới 400:1.

• Độ nhạy cao, đo chính xác cả lưu lượng thấp.

• Không có bộ phận chuyển động, không gây mài mòn cơ học.

• Không gây tổn thất áp suất trong đường ống.

• Thiết kế thân inox 304 chống ăn mòn và chống nhiễu hiệu quả.

• Chuẩn bảo vệ IP68 cho phép vận hành lâu dài dưới nước.

• Nguồn pin Lithium tuổi thọ từ 5 đến 10 năm.

• Chức năng phát hiện rò rỉ nước (Leak Detection).

• Hỗ trợ kết nối MODBUS RS485 và tín hiệu Pulse Output.

• Tự động chuyển đổi giữa nguồn pin và nguồn ngoài.

• Tùy chọn cảm biến áp suất để giám sát áp lực và phát hiện rò rỉ khu vực.

• Phù hợp cho hệ thống nước sạch và nước uống.

Thông số kỹ thuật chính

• Nguyên lý đo:
  Electromagnetic Flow Measurement (Faraday's Law)

• Kích thước:
  DN50 ~ DN300

• Tỷ lệ đo (R):

  • R160

  • R250

  • R400

• Độ chính xác:

  • R160:
    ±1% (Q4 ~ Q2)
    ±3% (Q2 ~ Q1)

  • R250 / R400:
    ±2% (Q4 ~ Q2)
    ±5% (Q2 ~ Q1)

• Độ lặp lại:
  ±0.2% ~ ±0.3% giá trị đo

• Độ phân giải:
  0.001 đơn vị

• Nhiệt độ lưu chất:
  0.1 ~ 50°C (T50)

• Nhiệt độ môi trường:
  -20 ~ 60°C

• Độ ẩm môi trường:
  0 ~ 100% RH

• Độ dẫn điện tối thiểu: 50 μS/cm

Vật liệu chế tạo

• Điện cực:
  Inox 316L

• Ống đo:
  Inox 304

• Bộ chuyển đổi:
  Inox 304

• Mặt bích:
  Thép carbon (tiêu chuẩn)
  Inox 304 (tùy chọn)

• Vỏ cuộn dây:
  Thép carbon (tiêu chuẩn)
  Inox 304 (tùy chọn)

• Lớp lót:
  Neoprene đạt tiêu chuẩn nước sạch

Kết nối cơ khí

• Kiểu kết nối:
  Mặt bích

• Tiêu chuẩn mặt bích:

  • PN10

  • PN16

  • JIS10K

  • JIS20K

  • ANSI 150#

Hiển thị

• Màn hình LCD đa thông số

• Hiển thị:

  • Tổng lưu lượng (12 số)

  • Lưu lượng tức thời (5 số)

  • Vận tốc dòng chảy

  • Giá trị áp suất (tùy chọn)

  • Cảnh báo hệ thống

  • Mức pin còn lại

Đơn vị đo

• Tổng lưu lượng:
  Liter, m³, kg, tấn

• Lưu lượng:
  Theo giây, phút hoặc giờ

• Vận tốc:
  m/s

• Áp suất:
  MPa

Điều kiện vận hành

• Áp suất làm việc tối đa:
  20 bar

• Tổn thất áp suất:
  ΔP25

• Cấp môi trường:

  • Climatic & Mechanical Class 0

  • Electromagnetic Environment Class E2

Truyền thông và ngõ ra

• MODBUS RS485

• Pulse Output:
  Open Collector (Passive)

• Điện áp ngõ ra:
  12 ~ 24 VDC

• Dòng tải tối đa:
  10 mA

• Cáp tín hiệu:
  3 mét tiêu chuẩn

Lưu trữ dữ liệu

• Lưu dữ liệu tổng lưu lượng:
  72 bản ghi theo tháng và năm

• Hỗ trợ truy xuất lịch sử phục vụ quản lý tiêu thụ và phát hiện thất thoát nước

Nguồn cấp

• Pin Lithium:
  3.6 VDC – 114 Ah
  (6 viên pin Size D)

• Tuổi thọ pin:
  ≥ 5 ~ 10 năm tùy điều kiện vận hành

• Nguồn ngoài:
  3.6 ~ 24 VDC

• Tự động chuyển sang pin nội bộ khi điện áp nguồn ngoài thấp hơn 3.6 VDC

Cấp bảo vệ

• IP68 chống bụi và ngâm nước hoàn toàn

Với độ chính xác cao, khả năng vận hành độc lập bằng pin trong thời gian dài và hỗ trợ các giải pháp đọc dữ liệu từ xa, AWF400M Series là lựa chọn lý tưởng cho các hệ thống cấp nước đô thị, nhà máy nước, khu công nghiệp, dự án Smart Water và các ứng dụng giám sát tiêu thụ nước hiện đại.
