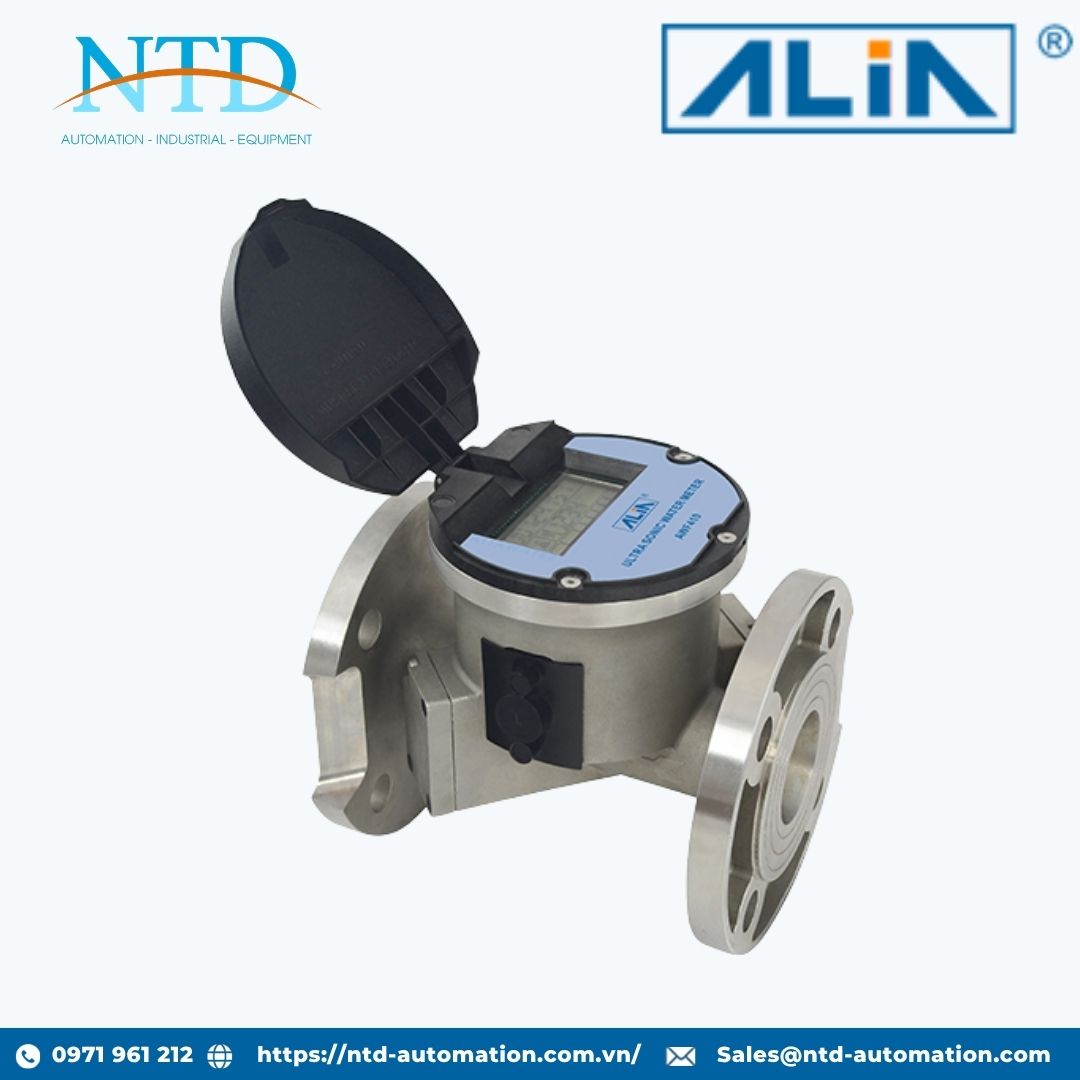

Đồng hồ đo nước siêu âm series AWF410 ALIA

AWF410 Series là dòng đồng hồ đo nước siêu âm công nghiệp cao cấp sử dụng công nghệ đo chênh lệch thời gian truyền sóng siêu âm hai kênh (Dual-Channel Ultrasonic Time Difference) kết hợp với công nghệ Dynamic Zero Point, giúp nâng cao độ chính xác, độ ổn định và độ tin cậy trong quá trình đo lưu lượng nước.

Khác với các đồng hồ cơ truyền thống, AWF410 không sử dụng bộ phận chuyển động nên hoàn toàn không bị mài mòn cơ học, giảm chi phí bảo trì và duy trì độ chính xác trong suốt vòng đời sản phẩm. Thiết kế thân đồng hồ bằng inox 304 cùng chuẩn chống nước IP68 cho phép thiết bị hoạt động ổn định trong môi trường khắc nghiệt và ngập nước lâu dài.

Đặc biệt, công nghệ ổn định dòng chảy (Flow Stabilization Function) giúp đồng hồ giảm thiểu ảnh hưởng của nhiễu dòng chảy và yêu cầu rất ít đoạn ống thẳng trước và sau đồng hồ, mang lại tính linh hoạt cao trong lắp đặt. Với tỷ lệ đo rộng lên tới 500:1 và tuổi thọ pin lên đến 15 năm, AWF410 là giải pháp lý tưởng cho các hệ thống cấp nước đô thị, nhà máy nước, khu công nghiệp, nông nghiệp và các dự án quản lý nước thông minh.

Đặc điểm nổi bật

• Công nghệ đo siêu âm hai kênh (Dual-Channel Ultrasonic Measurement).

• Thiết kế Dynamic Zero Point giúp tăng độ chính xác và độ ổn định.

• Tỷ lệ đo cực rộng lên tới 500:1.

• Độ chính xác cao đạt Class 1 theo ISO 4064:2014.

• Đo lưu lượng hai chiều (Bi-directional Flow Measurement).

• Hỗ trợ xuất tín hiệu cho cả hai chiều dòng chảy.

• Không có bộ phận chuyển động, không gây mài mòn.

• Chức năng ổn định dòng chảy giúp giảm ảnh hưởng của điều kiện dòng chảy không lý tưởng.

• Yêu cầu đoạn ống thẳng ngắn hơn so với nhiều công nghệ đo khác.

• Thiết kế toàn thân bằng inox 304 chống ăn mòn.

• Chuẩn bảo vệ IP68 cho phép vận hành lâu dài dưới nước.

• Lưu trữ dữ liệu vận hành lên tới 10 năm.

• Hỗ trợ giao tiếp MODBUS RS485.

• Tuổi thọ pin lên tới 15 năm.

Thông số kỹ thuật chính

• Nguyên lý đo:
  Ultrasonic Time Difference

• Công nghệ đo:
  Dual-Channel Ultrasonic

• Kích thước:
  DN50, DN80, DN100

• Tỷ lệ đo (Q3/Q1):
  500:1

• Độ chính xác:

  • ±1% (Q4 đến Q2)

  • ±2% (Q2 đến Q1)

• Cấp chính xác:
  ISO 4064:2014 – Accuracy Class 1

• Độ lặp lại:
  ±0.2% giá trị đo

• Độ phân giải:
  0.001 đơn vị

• Nhiệt độ lưu chất:
  0.1 ~ 50°C (T50)

• Nhiệt độ môi trường:
  -25 ~ 55°C

• Độ ẩm môi trường:
  0 ~ 100% RH

Vật liệu chế tạo

• Thân đồng hồ:
  Inox 304

• Kết nối:
  Mặt bích DIN Flange

Hiển thị

• Màn hình LCD đa thông số

• Hiển thị:

  • Tổng lưu lượng

  • Lưu lượng tức thời

  • Hướng dòng chảy

  • Trạng thái ngõ ra

  • Cảnh báo lỗi

  • Cảnh báo rò rỉ

Đơn vị đo

• Lưu lượng:

  • m³/h

  • L/s

  • USGPM

• Tổng lưu lượng:

  • m³

  • US Gallon

  • Acre Feet (A.F.)

  • ft³

• Vận tốc:
  m/s

Điều kiện vận hành

• Áp suất làm việc tối đa: 16 bar

• Tổn thất áp suất: ΔP 0.16 bar

• Cấp cơ khí: M1

• Cấp môi trường điện từ: E2

Truyền thông

• Giao thức: MODBUS RS485

Lưu trữ dữ liệu

• Lưu trữ dữ liệu tổng lưu lượng:

  • Theo ngày (Daily)

  • Theo tháng (Monthly)

  • Theo năm (Yearly)

• Thời gian lưu trữ: Lên đến 10 năm

Nguồn cấp

• Pin Lithium: 3.6 VDC (Size D)

• Tuổi thọ pin: ≥ 15 năm (ở chế độ hiển thị tiêu chuẩn)

• Nguồn ngoài: 8 ~ 24 VDC

Cấp bảo vệ

• IP68 chống bụi và ngâm nước hoàn toàn

Nhờ công nghệ đo siêu âm hai kênh tiên tiến, độ chính xác cao đạt chuẩn quốc tế và khả năng vận hành bền bỉ trong nhiều năm mà không cần bảo trì, AWF410 Series là giải pháp đo nước lý tưởng cho các hệ thống cấp nước thông minh, nhà máy nước, khu công nghiệp, hệ thống tưới tiêu nông nghiệp và các ứng dụng quản lý tài nguyên nước hiện đại.
