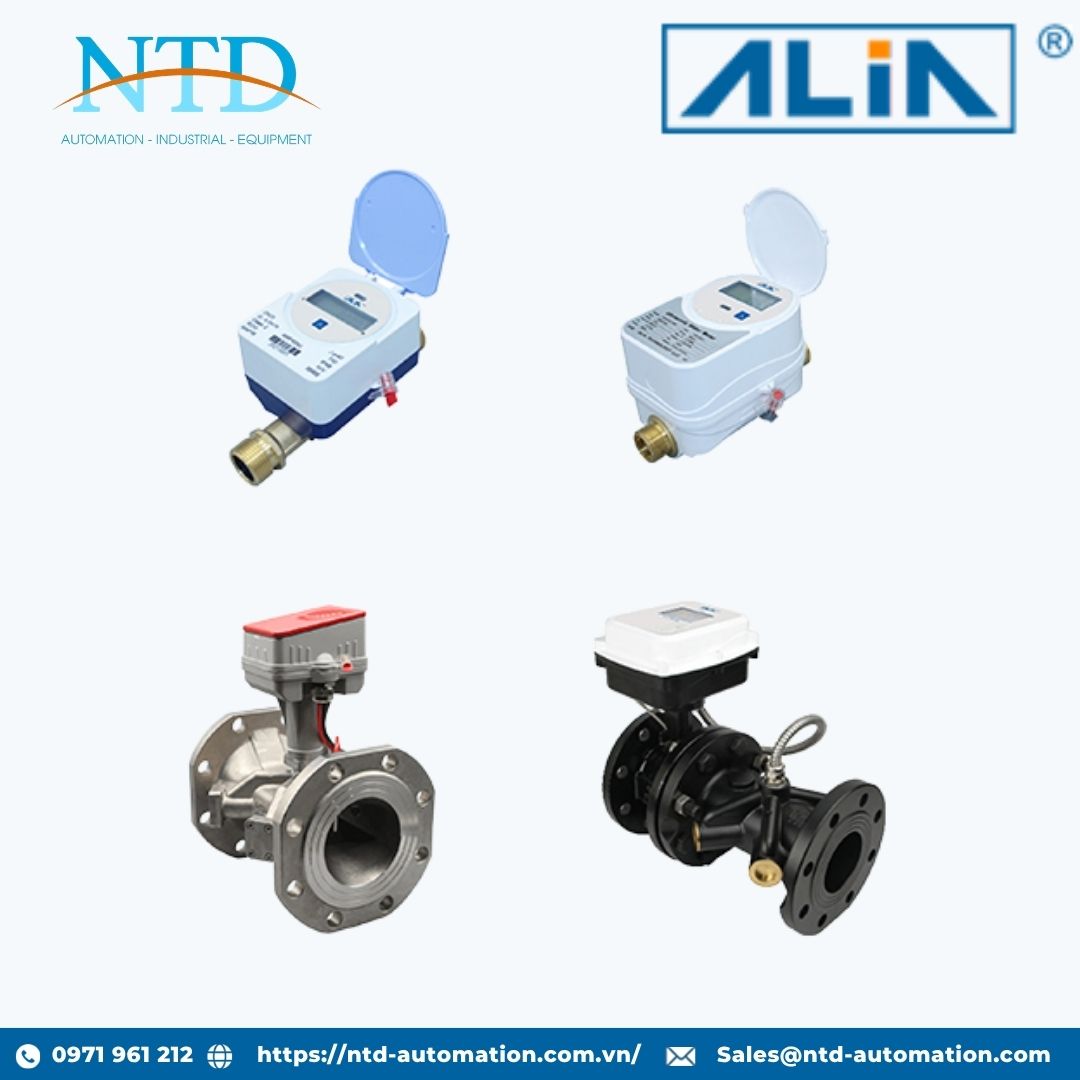

Đồng hồ đo nước siêu âm series AWF400U ALIA

AWF400U Series là dòng đồng hồ đo nước siêu âm (Ultrasonic Water Meter) ứng dụng công nghệ đo chênh lệch thời gian truyền sóng siêu âm (Ultrasonic Time Difference) kết hợp với thiết kế Dynamic Zero Point tiên tiến, giúp nâng cao độ chính xác và độ ổn định trong quá trình đo lưu lượng nước. Thiết bị không sử dụng bộ phận cơ khí chuyển động nên hoàn toàn không bị mài mòn trong quá trình vận hành, mang lại tuổi thọ dài và độ tin cậy cao.

Với thiết kế đạt chuẩn bảo vệ IP68, AWF400U có khả năng hoạt động liên tục trong môi trường ngập nước và các điều kiện lắp đặt khắc nghiệt. Thiết bị được tối ưu hóa mức tiêu thụ điện năng, sử dụng pin Lithium tuổi thọ trên 6 năm, phù hợp cho các hệ thống đo nước dân dụng, công nghiệp, nông nghiệp, nhà máy nước và các dự án hạ tầng cấp nước thông minh.

Đồng hồ hỗ trợ nhiều phương thức truyền dữ liệu hiện đại như RS485, Pulse, M-Bus và LoRaWAN, đáp ứng yêu cầu đọc số liệu từ xa và tích hợp vào các hệ thống quản lý nước thông minh (Smart Water Management).

Đặc điểm nổi bật

• Công nghệ đo siêu âm không có bộ phận chuyển động.

• Thiết kế Dynamic Zero Point giúp tăng độ chính xác và ổn định.

• Tỷ lệ đo rộng lên tới 400:1.

• Đo lưu lượng hai chiều (Bidirectional Flow Measurement).

• Không bị ảnh hưởng bởi cặn bẩn, mài mòn cơ học.

• Tuổi thọ pin trên 6 năm với mức tiêu thụ điện năng cực thấp.

• Chuẩn bảo vệ IP68 cho phép hoạt động lâu dài dưới nước.

• Tích hợp chức năng cảnh báo rò rỉ và giám sát trạng thái hoạt động.

• Hỗ trợ lưu trữ dữ liệu lên tới 48 tháng.

• Hỗ trợ đọc dữ liệu từ xa qua RS485, Pulse, M-Bus hoặc LoRaWAN.

• Tùy chọn thân inox thực phẩm phù hợp cho hệ thống nước uống và nước sạch.

• Có thể tích hợp điều khiển van và đo lưu lượng hai chiều.

Thông số kỹ thuật chính

• Nguyên lý đo:
  Ultrasonic Time Difference

• Kích thước:
  DN15 ~ DN200

• Tỷ lệ đo (R):

  • 160:1

  • 250:1

  • 400:1

• Cấp chính xác:

  • ±2% (Q4 → Q2)

  • ±5% (Q2 → Q1)

• Độ lặp lại:
  ±0.2% giá trị đo

• Nhiệt độ nước:
  0.1 ~ 50°C (T50)

• Nhiệt độ môi trường:
  -25 ~ 55°C

• Độ ẩm môi trường:
  0 ~ 100% RH

• Nhiệt độ lưu kho:
  -20 ~ 70°C

• Áp suất làm việc tối đa:
  1.6 MPa

• Tổn thất áp suất:

  • ΔP63 (AWF400U-S)

  • ΔP40 (AWF400U-L)

Vật liệu chế tạo

• Thân đồng hồ:

  • Đồng thau (AWF400U-S)

  • Gang (AWF400U-L)

  • Inox 304 (tùy chọn)

• Vỏ bảo vệ:

  • ABS

  • Hợp kim nhôm (AWF400U-LN)

Kiểu kết nối

• AWF400U-S:
  Ren BSP từ DN15 đến DN40

• AWF400U-L:
  Mặt bích DN50 đến DN200

• Tiêu chuẩn mặt bích:
  DIN, ANSI, JIS

• Kiểu lắp đặt:
  Ngang, đứng hoặc nghiêng (ống luôn đầy nước)

Hiển thị và vận hành

• Màn hình LCD đa chức năng

• Hỗ trợ đọc dữ liệu bằng hồng ngoại

• Hiển thị:

  • Lưu lượng tức thời

  • Tổng lưu lượng

  • Hướng dòng chảy

  • Trạng thái tín hiệu

  • Cảnh báo rò rỉ

  • Trạng thái pin

• Độ phân giải:
  0.001 m³

• Đơn vị hiển thị:

  • m³/h

  • m³

Ngõ ra và truyền thông

• RS485:
  Giao tiếp Modbus RTU

• Pulse Output:
  Open Drain (1-100 L/Pulse)

• M-Bus:
  Hỗ trợ hệ thống đọc dữ liệu tập trung

• LoRaWAN:
  Hỗ trợ nhiều băng tần quốc tế:
  EU433, EU868, AU915...

Lưu trữ dữ liệu

• Lưu dữ liệu theo:

  • Ngày

  • Tháng

  • Năm

• Thời gian lưu trữ:
  Lên tới 48 tháng

• Có thể tùy chỉnh theo yêu cầu dự án

Nguồn cấp

• Pin Lithium tuổi thọ cao:

  • 3.6 V / 9 Ah

  • 3.6 V / 18 Ah

  • 3.6 V / 19 Ah

• Tuổi thọ pin:
  ≥ 6 năm (chu kỳ truyền dữ liệu 1 lần/ngày)

• Tùy chọn nguồn ngoài:
  12 ~ 30 VDC

Cấp bảo vệ

• IP68 chống bụi và ngâm nước hoàn toàn

• Cấp cơ khí: M1

• Cấp tương thích điện từ: E1

Với công nghệ đo siêu âm tiên tiến, khả năng truyền dữ liệu từ xa và tuổi thọ pin vượt trội, AWF400U Series là giải pháp đồng hồ đo nước thông minh lý tưởng cho hệ thống cấp nước đô thị, nhà máy nước, khu công nghiệp, nông nghiệp, tòa nhà thương mại và các dự án Smart Water hiện đại.
