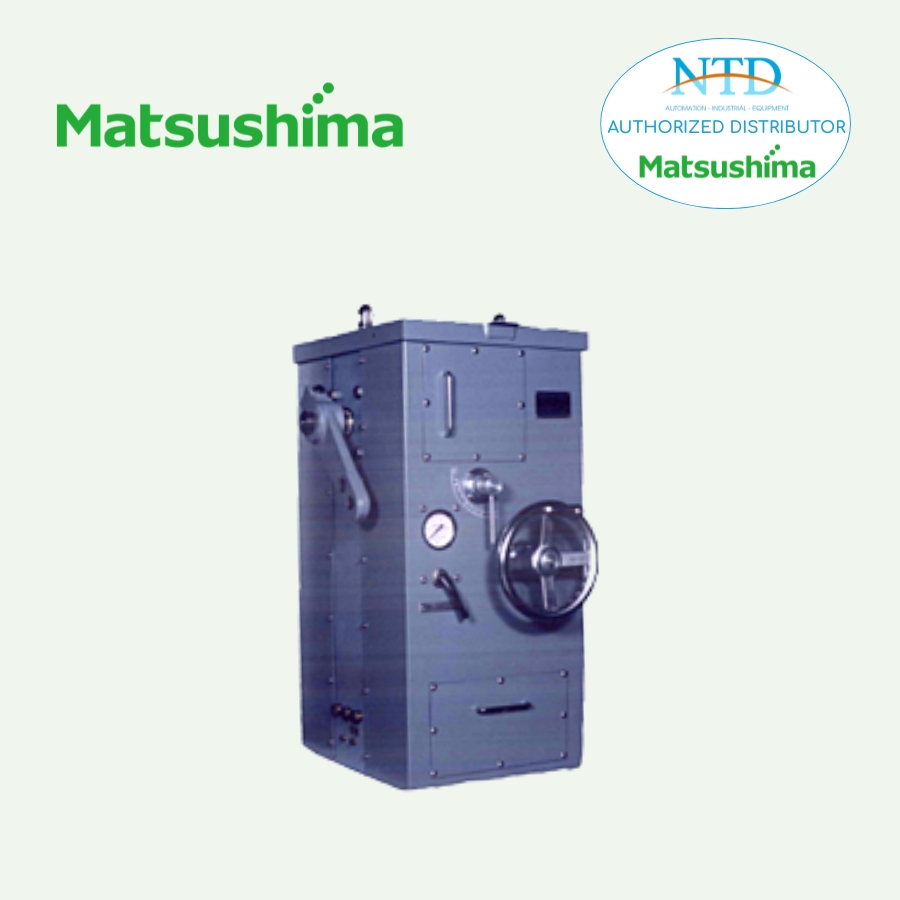

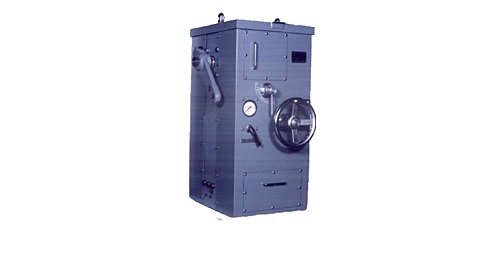

Bộ truyền động khí nén Matsushima

Bộ truyền động khí nén (Pneumatic Drive) là thiết bị chấp hành dùng để điều khiển vị trí từ xa với độ chính xác cao và tần suất hoạt động lớn, thường được sử dụng để điều chỉnh lưu lượng khí của các loại van gió, cánh hướng quạt (fan inlet vane),...

Bộ thiết bị tiêu chuẩn bao gồm

• Xi lanh khí nén (Air cylinder)
• Bộ định vị (Positioner)
• Bộ điều khiển khí (Air control set)
• Bộ truyền vị trí (Position Transmitter)
• Cam điều chỉnh hoạt động DLR (DLR operation adjustment cam)

Ngoài ra, tay quay vận hành khẩn cấp (Emergency manual handle) cũng được trang bị sẵn trong cấu hình tiêu chuẩn. Tùy chọn phiên bản chống cháy nổ (Flame-proof type) có sẵn theo yêu cầu.

Ứng dụng phổ biến

Thiết bị được sử dụng rộng rãi trong các hệ thống quanh lò hơi (boiler) tại nhà máy nhiệt điện và nhiều ứng dụng công nghiệp khác.

Thông số kỹ thuật

Mô-men xoắn đầu ra: 0.17 kN･m ～ 7.06 kN･m (17 kgf･m ～ 720 kgf･m)

Tín hiệu đầu vào:

• Tín hiệu dòng điện: 4～20mA
• Tín hiệu khí nén: 0.02～0.1MPa (0.2～1.0kgf/cm²)

Cấu tạo tích hợp: Bộ định vị (Positioner), tay quay điều khiển thủ công (manual handle) và núm chuyển đổi Tự động/Thủ công (Auto-Manual changeover knob) được tích hợp trong cùng một thiết bị.

Các dòng sản phẩm đang có sẵn tại NTD

• Bộ truyền vị trí (Position Transmitter) Matsushima
• Bộ truyền mã hóa (Encoder transmitter) Matsushima
• Công tắc giới hạn kiểu trống (Drum type limit switch) Matsushima
• Bộ điều hòa tín hiệu MSC-01 Matsushima
• Bộ truyền động khí nén Pneumatic Drive Matsushima
• Bộ truyền động van gió DMR-0105 Matsushima
