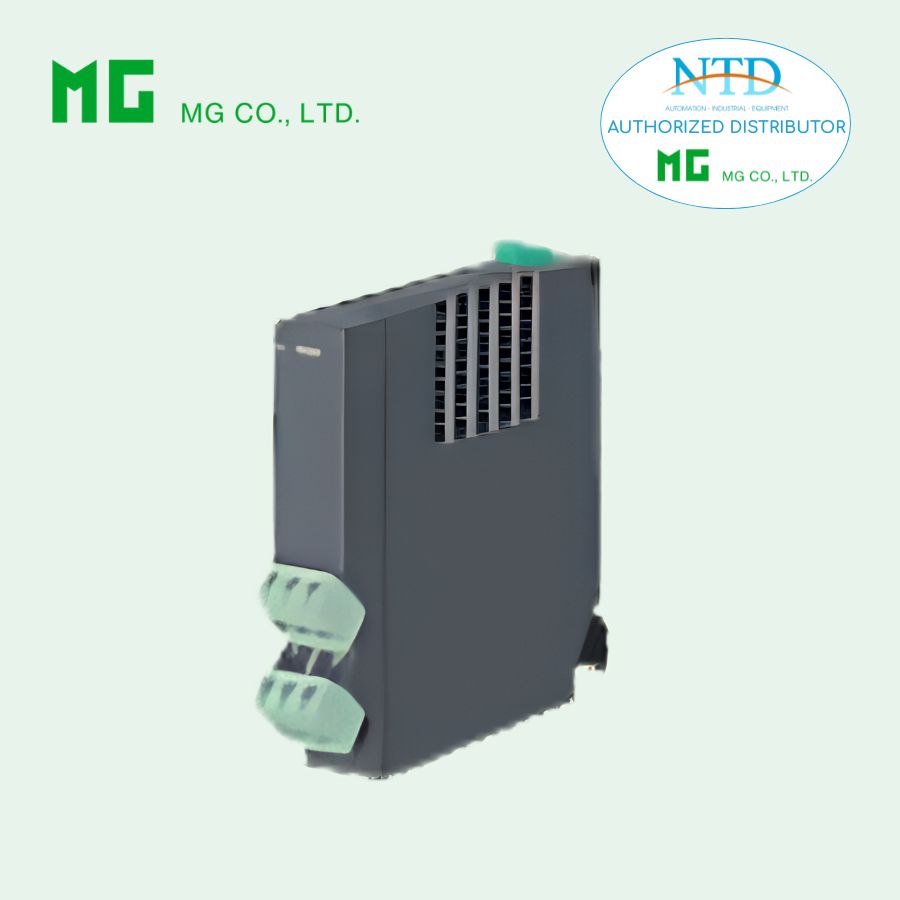

R5-MS – Mô-đun đầu vào biến trở (Potentiometer Input) – M-System (MG)
Model
R5-MS[1][2][3]
Thông tin đặt hàng
Mã sản phẩm: R5-MS[1][2][3]
Chọn mã cho từng mục [1] đến [3].
Ví dụ: R5-MS2W/Q
Nếu sử dụng tùy chọn /Q, cần chỉ định chi tiết.
Ví dụ: /C01
[1] Số kênh
-
1: 1 kênh
-
2: 2 kênh
[2] Chế độ truyền thông
-
S: Single
-
W: Dual
[3] Tùy chọn
-
blank: Không có
-
/Q: Có tùy chọn (cần chỉ định)
Thông số tùy chọn /Q
Lớp phủ bảo vệ mạch
-
/C01: Phủ Silicone
-
/C02: Phủ Polyurethane
-
/C03: Phủ cao su
Thông số chung
Kết nối
-
Bus nội bộ: qua đế lắp R5-BS
-
Đầu vào: terminal dạng Euro
Thông số dây:
-
Tiết diện: 0.2 – 2.5 mm² (AWG24 – 12)
-
Chiều dài tuốt dây: 7 mm
Nguồn nội bộ
-
cấp qua đế R5-BS
Cách ly
-
Input 1 ↔ Input 2 ↔ Bus nội bộ hoặc nguồn nội bộ
Bộ chọn chế độ Zero/Span
Công tắc xoay cho phép chọn:
-
Run Mode
-
Adjustment Mode
Đèn RUN
LED hai màu (đỏ/xanh):
-
Đỏ: Bus A hoạt động bình thường
-
Xanh: Bus B hoạt động bình thường
-
Vàng: Cả hai bus hoạt động bình thường
Thông số đầu vào
Loại tín hiệu
-
Biến trở (Potentiometer)
Tổng điện trở
-
100 Ω – 10 kΩ
Span tối thiểu
-
≥ 50% của tổng dải điện trở
Điện áp kích
-
0.5 V DC
Điều kiện lắp đặt
-
Nhiệt độ hoạt động: -10 đến +55°C
-
Độ ẩm: 30 – 90 %RH (không ngưng tụ)
-
Môi trường: không có khí ăn mòn hoặc bụi nặng
Lắp đặt
-
Trên đế R5-BS
Khối lượng
-
Khoảng 100 g
Hiệu năng
Độ chính xác chuyển đổi
-
±0.1 %
Dải dữ liệu
-
0 – 10000 của dải đầu vào
Phân bổ dữ liệu
-
1 (loại 1 kênh)
-
2 (loại 2 kênh)
Hệ số nhiệt
-
±0.015 %/°C
Độ phân giải
-
1/10000 của toàn bộ dải điện trở
(Có thể giảm theo dải thực tế được xác định bởi vị trí Zero/Span.
Cần duy trì ít nhất 50% của dải điện trở tổng.)
Thời gian đáp ứng
-
≤ 0.1 giây (0 – 90%)
Cách điện
Điện trở cách điện
-
≥ 100 MΩ với 500 VDC
Độ bền điện môi
-
1500 VAC / 1 phút
(Input 1 ↔ Input 2 ↔ bus nội bộ hoặc nguồn nội bộ) -
2000 VAC / 1 phút
(nguồn vào ↔ FG, cách ly tại module nguồn)
Tiêu chuẩn & chứng nhận
EU Conformity
EMC Directive
-
EMI EN 61000-6-4
-
EMS EN 61000-6-2
RoHS Directive
Chức năng
Chế độ hiệu chỉnh Zero/Span
Run Mode
Chế độ vận hành bình thường.
Input 0% Adjustment Mode
Cấp tín hiệu 0% thực tế vào module và nhấn SET để lưu.
Input 100% Adjustment Mode
Cấp tín hiệu 100% thực tế vào module và nhấn SET.
