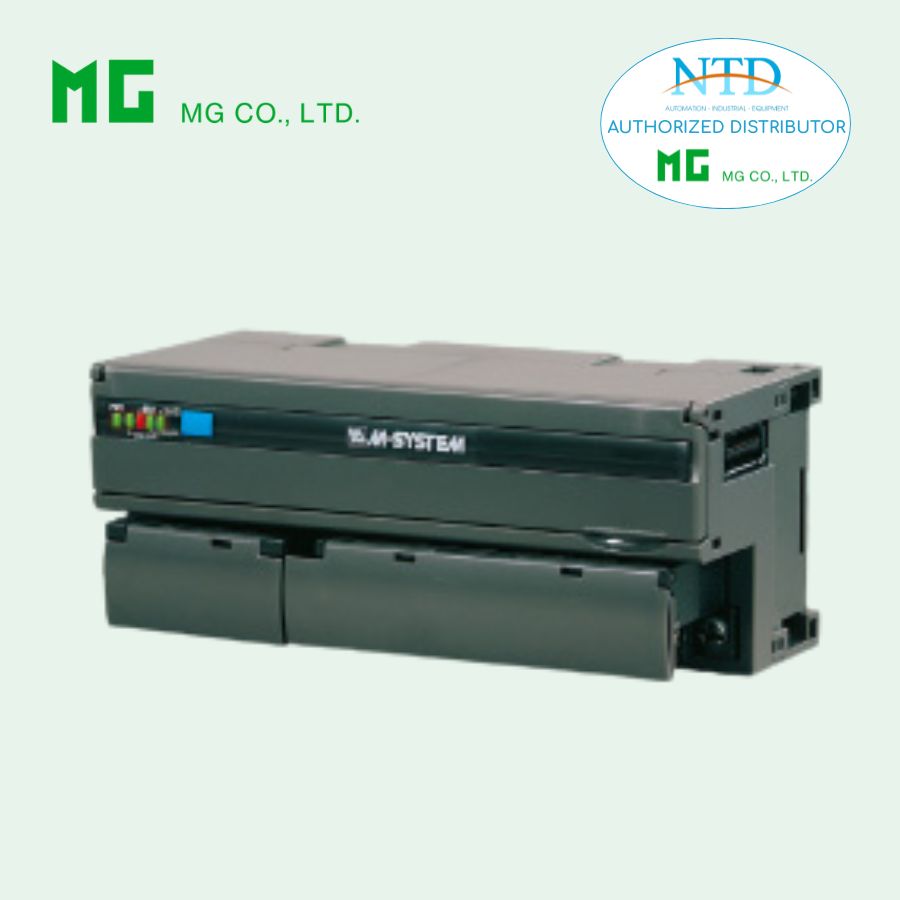

R7CWTU là mô-đun giám sát điện năng đa chức năng thuộc dòng Remote I/O R7 Series, hỗ trợ truyền thông CC-Link. Thiết bị cho phép đo và giám sát nhiều thông số điện như điện áp, dòng điện, công suất, hệ số công suất, tần số và điện năng. Sử dụng cảm biến dòng dạng kẹp CLSE giúp lắp đặt nhanh chóng mà không cần biến dòng, phù hợp cho các hệ thống giám sát năng lượng và tự động hóa trong công nghiệp.

MODEL: R7CWTU-2[1]1-AD4[2]

Thông tin đặt hàng

• Mã sản phẩm: R7CWTU-2[1]1-AD4[2]
Chọn mã cho các mục [1] và [2].

Ví dụ: R7CWTU-221-AD4/Q

• Chỉ định thông số cho tùy chọn /Q
Ví dụ: /C01/SET

Cấu hình

2:

  • 1 pha / 2 dây và 3 dây

  • 3 pha / 3 dây và 4 dây

[1] Số hệ thống đo

  • 1: 1 hệ thống, Di / Pi × 4 điểm (nguồn nội 5 V)

  • 2: 2 hệ thống

Đầu vào

1: 240 V AC / cảm biến CLSE

Nguồn cấp

AD4:
100 – 240 V AC / 110 – 240 V DC (nguồn universal)

Dải điện áp hoạt động:

  • 85 – 264 V AC (50 – 60 Hz)

  • 99 – 264 V DC

  • Ripple tối đa: 10% p-p

[2] Tùy chọn

  • (trống): không có

  • /Q: có tùy chọn (chỉ định chi tiết)

Thông số tùy chọn Q (có thể chọn nhiều)

Lớp phủ bảo vệ (xem chi tiết trên website):

  • /C01: phủ silicone

  • /C02: phủ polyurethane

  • /C03: phủ cao su

Cài đặt xuất xưởng

/SET: cài đặt sẵn theo phiếu thông tin đặt hàng
(Mẫu: ESU-7814)

Chức năng và đặc điểm

R7CWTU là mô-đun giám sát điện năng đa chức năng dành cho mạng CC-Link.

Thiết bị sử dụng cảm biến dòng dạng kẹp, do đó không cần biến dòng (CT).

Cảm biến dòng dễ dàng lắp đặt vào các hệ thống hiện có. Dải đo dòng rộng từ 5 đến 600 A.

Tất cả các giá trị đo, giá trị bộ đếm, chế độ hiển thị và dữ liệu cài đặt đều được lưu trong bộ nhớ không mất dữ liệu khi mất nguồn.

Sản phẩm liên quan

• Cáp cấu hình PC
(model: MCN-CON hoặc COP-US)

• Phần mềm cấu hình PC
(model: PMCFG)
Có thể tải trên website của hãng.

• Cảm biến dòng kẹp
(model: CLSE)

Lưu ý: cảm biến dòng không đi kèm sản phẩm, cần đặt mua riêng. Số lượng tùy thuộc cấu hình hệ thống.

Phụ kiện đi kèm

• Điện trở kết thúc mạng
110 Ω, 0.5 W

Thông số chung

Kết nối

Terminal vít rời M3 (mô-men siết 0.5 N·m)

Terminal không hàn: xem bản vẽ ở cuối tài liệu

Nhà sản xuất khuyến nghị:

  • Japan Solderless Terminal MFG. Co., Ltd

  • Nichifu Co., Ltd

Kích thước dây phù hợp:
0.25 – 1.65 mm² (AWG 22 – 16)

Cấu hình hệ thống

  • 1 pha / 2 dây

  • 1 pha / 3 dây

  • 3 pha / 3 dây (tải cân bằng hoặc không cân bằng)

  • 3 pha / 4 dây (tải cân bằng hoặc không cân bằng)

Vật liệu

Terminal vít: thép mạ niken

Vỏ: nhựa chống cháy (màu xám)

Cách ly

Cách ly giữa:

  • lõi cảm biến

  • ngõ ra cảm biến

  • ngõ vào dòng

  • ngõ vào điện áp

  • ngõ vào digital

  • CC-Link

  • FG

  • nguồn cấp

Các đại lượng đo được

Điện áp

1-N, 2-N, 3-N
1-2, 2-3, 3-1

Dòng điện

1, 2, 3, N

Công suất

  • công suất tác dụng

  • công suất phản kháng

  • công suất biểu kiến
    (theo từng pha và tổng)

Hệ số công suất

Tần số

Điện năng

  • điện năng tác dụng (nhận / phát)

  • điện năng phản kháng (nhận / phát / cảm / dung)

  • điện năng biểu kiến

Demand (công suất trung bình theo chu kỳ)

Dòng demand trung bình

Sóng hài tổng

Giá trị lớn nhất / nhỏ nhất

Lịch sử demand (1 – 4)

Cài đặt chế độ hoạt động

Có thể cấu hình bằng:

  • phần mềm configurator

  • DIP switch

Bao gồm:

  • kiểu kết nối

  • tải cân bằng / không cân bằng

  • loại cảm biến dòng

Đèn trạng thái

LED trạng thái nguồn: PWR

Truyền thông CC-Link

Phiên bản: CC-Link Ver.1.10

Kết nối: terminal vít M3

Cáp mạng: cáp CC-Link do Mitsubishi Electric chỉ định

Số trạm:
1 – 64
(cài bằng công tắc xoay)

Loại trạm:
Remote device

Phân bổ dữ liệu:
1

Tốc độ truyền:

  • 156 kbps (mặc định)

  • 625 kbps

  • 2.5 Mbps

  • 5 Mbps

  • 10 Mbps

LED trạng thái:

  • RUN

  • ERR

  • SD

  • RD

Thông số đầu vào

Tần số

50 / 60 Hz (45 – 65 Hz)

Đầu vào điện áp

Điện áp định mức:

  • dây-dây: 240 V

  • pha-trung tính: 138 V (3 pha 4 dây)

Quá tải:

  • 200% trong 10 giây

  • 120% liên tục

Dải điện áp sơ cấp cài đặt:
50 – 400000 V

Đầu vào dòng

Cảm biến CLSE:

  • CLSE-R5: 0 – 5 A

  • CLSE-05: 0 – 50 A

  • CLSE-10: 0 – 100 A

  • CLSE-20: 0 – 200 A

  • CLSE-40: 0 – 400 A

  • CLSE-60: 0 – 600 A

Quá tải:

  • 120% liên tục

  • 500% trong 10 giây

Lưu ý: dùng cho mạch ≤ 480 V

Dải dòng sơ cấp cài đặt:
1 – 20000 A

Ngõ vào digital

Common: cực âm

Tần số tối đa: 10 Hz

Độ rộng xung tối thiểu: 50 ms

Dải đếm xung:
0 – 999 999 999

Điện áp phát hiện:
5 V DC / ~5 mA

Mức phát hiện:

  • ON: ≤ 5 kΩ hoặc ≤ 2 V

  • OFF: ≥ 100 kΩ hoặc ≥ 4 V

Chế độ hoạt động:

  • Digital input

  • Pulse counter

Lắp đặt

Công suất tiêu thụ

AC: < 8 VA

DC: < 3 W

Nhiệt độ hoạt động:
-10 đến +55°C

Nhiệt độ lưu trữ:
-20 đến +65°C

Độ ẩm:
30 – 90% RH (không ngưng tụ)

Môi trường:
không có khí ăn mòn hoặc bụi nhiều

Lắp đặt:
DIN rail

Trọng lượng:
210 g

Hiệu suất

Độ chính xác (10 – 35°C, 45 – 65 Hz)

  • Điện áp: ±0.5%

  • Dòng điện: ±0.5%

  • Công suất: ±1.0%

  • Hệ số công suất: ±1.5%

  • Tần số: ±0.1%

  • Điện năng: ±2.0%

  • Sóng hài: ±2.0%

Chu kỳ cập nhật dữ liệu:

  • Tần số: ≤ 1 giây

  • Các thông số khác: ≤ 500 ms

Điện trở cách điện:

≥ 100 MΩ tại 500 V DC

Độ bền điện môi:

  • 2000 V AC / 1 phút
    (giữa đầu vào và CC-Link hoặc nguồn)

  • 1000 V AC / 1 phút
    (giữa đầu vào dòng/áp và đầu vào digital)
