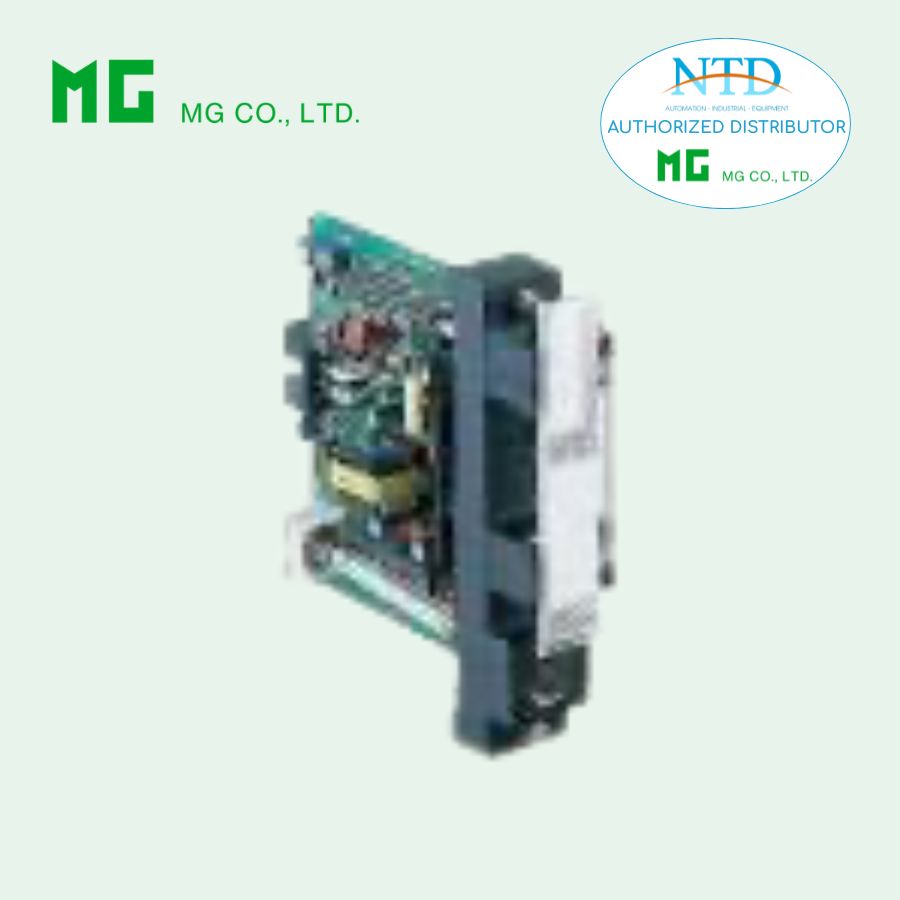

Bộ Cảnh Báo Tín Hiệu Nhiệt Độ RTD 18AR thuộc dòng Rack-mounted DCS Signal Conditioners 18-RACK

1. Chức năng & Đặc điểm

Cung cấp tiếp điểm relay tại các mức ngưỡng cài đặt trước
Nhận tín hiệu trực tiếp từ cảm biến RTD
Tích hợp bảo vệ đứt dây (Burnout protection)
Cấu hình 1 mức (Single) hoặc 2 mức cảnh báo (Hi/Lo)
Điều chỉnh điểm cài đặt bằng tua vít phía trước (multi-turn)
Relay dạng kín (Enclosed relay)

2. Ứng dụng điển hình

Hệ thống Annunciator
Các hệ thống cảnh báo nhiệt độ trong DCS/PLC

3. Thông tin đặt hàng

Model: 18AR-[1][2]-R[3]
Ví dụ: 18AR-45-R/BL

Cần chỉ định:

Mã ngõ vào RTD [1]
Mã ngõ ra cảnh báo [2]
Nguồn cấp
Tùy chọn Burnout
Dải nhiệt độ (ví dụ: 0 – 250°C)

4. Cấu hình chi tiết

[1] Ngõ vào RTD (2 dây hoặc 3 dây)

Mã	Loại RTD	Dải sử dụng	Span tối thiểu
1	JPt100 (JIS'89)	-200 đến +500°C	30°C
3	Pt100 (JIS'89)	-200 đến +650°C	30°C
4	Pt100 (JIS'97, IEC)	-200 đến +650°C	30°C
5	Pt50Ω (JIS'81)	-200 đến +500°C	60°C
6	Ni 508.4Ω	-50 đến +200°C	20°C
0	Theo yêu cầu

Lưu ý: Vui lòng liên hệ khi sử dụng RTD 2 dây.

[2] Ngõ ra cảnh báo

Mã	Chức năng
1	Hi – Relay hút khi báo động
2	Hi – Relay nhả khi báo động
3	Lo – Relay hút khi báo động
4	Lo – Relay nhả khi báo động
5	Hi/Lo – N.O., OFF khi mất nguồn
6	Hi/Lo – N.C., OFF khi mất nguồn
0	Theo yêu cầu

Nguồn cấp

R: 24 VDC

Dải hoạt động: 24V ±10%
Ripple tối đa: 10% p-p

[3] Tùy chọn Burnout

Mã	Chức năng
(trống)	Burnout tăng (Upscale)
/BL	Burnout giảm (Downscale)

5. Thông số kỹ thuật chung

Kiểu lắp: Gắn rack
Đấu nối:
- Ngõ vào: Terminal vít M3.5
- Ngõ ra: Terminal vít M3.5 + connector
- Nguồn: Cấp qua connector
Cách ly: Input – Output – Power
Relay: Loại kín
Điều chỉnh điểm đặt: -5 đến +105% (độc lập)
Hysteresis: ~1%
LED mặt trước: LED đỏ sáng khi relay hút

6. Thông số ngõ vào

Điện trở dây dẫn tối đa: 20Ω/dây (3-wire)
Dòng kích RTD: 2 mA (Pt)

7. Thông số ngõ ra

Relay SPST / SPDT (kín)
Tải định mức:
- 120VAC @ 1A
- 30VDC @ 1A (tải thuần trở)
Connector output: tối đa 0.2A
Công suất chuyển mạch tối đa:
- 120VA / 30W
- 24VA / 6W (connector output)
Điện áp chuyển mạch tối đa: 120VAC hoặc 30VDC
Tải tối thiểu: 5VDC @ 10mA
Tuổi thọ cơ khí: 5 × 10⁷ lần đóng cắt

8. Điều kiện lắp đặt

Dòng tiêu thụ: ~80 mA
Nhiệt độ làm việc: -5 đến +55°C
Độ ẩm: 30 – 90% RH (không ngưng tụ)
Lắp đặt: Rack 18BXx hoặc 18KBXx
Khối lượng: 150 g

9. Hiệu suất hoạt động

(Tính theo % span)

Độ lặp lại điểm trip: ±0.1%
Hệ số nhiệt độ: ±0.015%/°C
Thời gian đáp ứng: ≤ 0.5 giây
Thời gian phản hồi burnout: ≤ 10 giây
Ảnh hưởng điện áp nguồn: ±0.1%
Điện trở cách điện: ≥ 100 MΩ (500VDC)
Độ bền điện môi:
- 1500VAC / 1 phút (input–output–ground)
- 500VAC / 1 phút (output–power)
