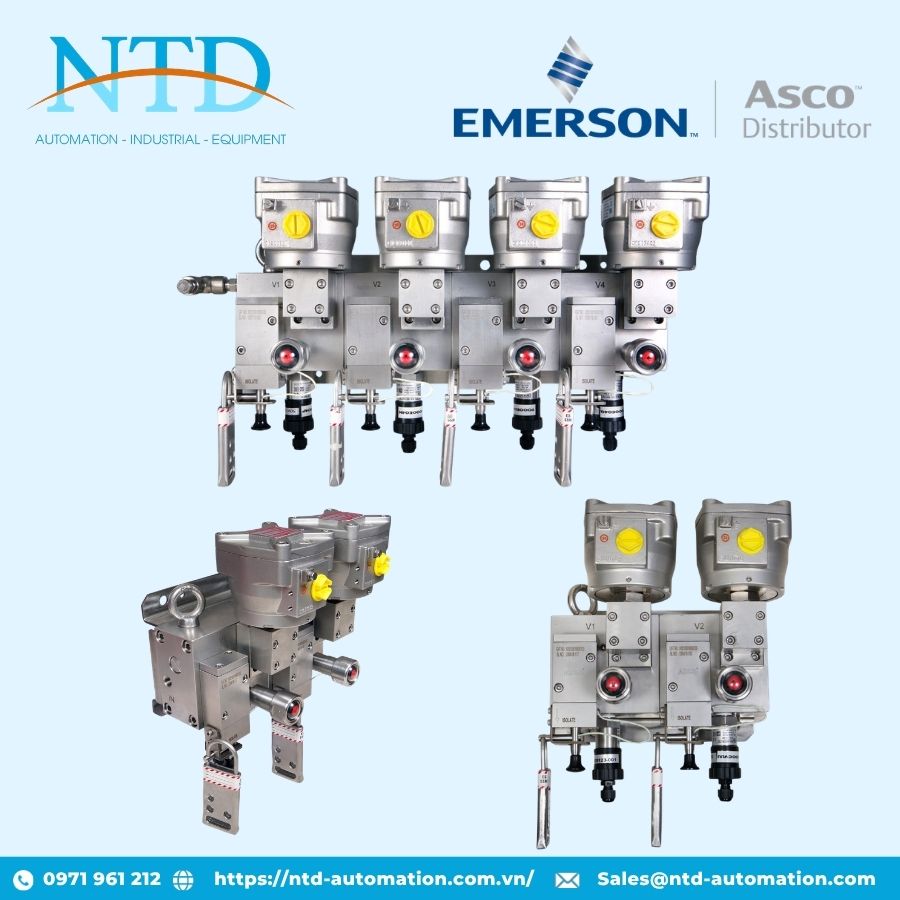

Hệ thống điều khiển dự phòng ARCS ASCO

ASCO Advanced Redundant Control System (ARCS) là giải pháp điều khiển dự phòng tiên tiến được phát triển dành cho các van dừng khẩn cấp (Emergency Shut Down Valves – ESDV) và các ứng dụng yêu cầu mức độ an toàn chức năng cao trong ngành dầu khí, hóa chất, năng lượng và công nghiệp chế biến. Hệ thống được thiết kế để đáp ứng đồng thời hai yêu cầu quan trọng là an toàn vận hành (Safety) và độ sẵn sàng của hệ thống (Availability) thông qua các cấu hình dự phòng như 1oo2, 2oo2 và 2oo3.

Đặc biệt, cấu hình ASCO ARCS 2oo3 kết hợp những ưu điểm của cả kiến trúc 1oo2 và 2oo2, giúp tối ưu khả năng phát hiện lỗi, giảm nguy cơ ngừng hoạt động ngoài kế hoạch và nâng cao độ tin cậy của toàn bộ hệ thống điều khiển van an toàn.

Đặc điểm nổi bật

Mô-đun tích hợp hoàn chỉnh

ASCO ARCS được cung cấp dưới dạng một mô-đun hoàn chỉnh đã được lắp ráp và kiểm tra tại nhà máy. Giải pháp "Plug-and-Play" này giúp đơn giản hóa quá trình lắp đặt, giảm thời gian thiết kế hệ thống và hạn chế sai sót trong quá trình thi công.

Thiết kế kết nối van trực tiếp

Cấu trúc Direct Valve-to-Valve Design loại bỏ nhu cầu sử dụng các đoạn ống và phụ kiện trung gian giữa các van điện từ, giúp:

• Giảm số lượng điểm rò rỉ tiềm ẩn.

• Tăng độ tin cậy của hệ thống.

• Giảm chi phí lắp đặt và bảo trì.

• Tối ưu không gian lắp đặt.

Giám sát trạng thái và phản hồi tín hiệu

Hệ thống tích hợp chức năng hiển thị trạng thái và phản hồi tín hiệu vận hành, giúp:

• Theo dõi tình trạng hoạt động theo thời gian thực.

• Phát hiện lỗi trực tuyến (online fault detection).

• Hỗ trợ bảo trì dự đoán (preventive maintenance).

• Giảm thời gian dừng máy ngoài kế hoạch.

Hỗ trợ bảo trì trực tuyến

Tùy chọn van cách ly riêng lẻ và đường bypass chung cho phép thực hiện bảo trì hoặc thay thế từng phần tử trong hệ thống mà không cần dừng toàn bộ dây chuyền vận hành.

Thông số kỹ thuật chính

• Dòng sản phẩm: ASCO Advanced Redundant Control System (ARCS).

• Chức năng van:

  • Van điện từ 3/2 tác động trực tiếp (3/2 Direct Acting).

• Kích thước cổng kết nối:

  • 1/4".

  • 1/2".

• Vật liệu thân van:

  • Thép không gỉ SS316L.

• Vật liệu manifold:

  • Thép không gỉ SS316L.

• Vật liệu bộ truyền động điện từ:

  • SS316L.

  • Nhôm công nghiệp.

Các cấu hình dự phòng hỗ trợ

ASCO ARCS hỗ trợ nhiều kiến trúc dự phòng đáp ứng các yêu cầu khác nhau về độ an toàn và độ sẵn sàng của hệ thống:

1oo2 (One Out Of Two)

• Một trong hai phần tử hoạt động là đủ để thực hiện chức năng an toàn.

• Tăng khả năng vận hành liên tục.

• Giảm nguy cơ dừng hệ thống ngoài ý muốn.

2oo2 (Two Out Of Two)

• Cả hai phần tử phải cùng xác nhận lệnh.

• Giảm tối đa nguy cơ tác động ngoài ý muốn.

• Thích hợp cho các ứng dụng yêu cầu độ an toàn nghiêm ngặt.

2oo3 (Two Out Of Three)

• Hai trong ba phần tử phải xác nhận lệnh.

• Kết hợp ưu điểm của cả 1oo2 và 2oo2.

• Cân bằng tối ưu giữa độ an toàn và độ sẵn sàng vận hành.

• Được sử dụng rộng rãi trong các hệ thống ESD và SIS (Safety Instrumented System).

Ứng dụng tiêu biểu

ASCO ARCS được thiết kế cho các ứng dụng an toàn quan trọng trong môi trường công nghiệp khắc nghiệt:

• Van dừng khẩn cấp (Emergency Shut Down Valves – ESDV).

• Hệ thống SIS (Safety Instrumented Systems).

• Nhà máy lọc hóa dầu.

• Nhà máy hóa chất.

• Hệ thống xử lý khí tự nhiên.

• Nhà máy điện.

• Giàn khoan dầu khí ngoài khơi.

• Các hệ thống điều khiển yêu cầu độ tin cậy và tính sẵn sàng cao.

Giải pháp điều khiển dự phòng cho các ứng dụng an toàn quan trọng

Với thiết kế tích hợp hoàn chỉnh, khả năng hỗ trợ nhiều kiến trúc dự phòng và tính năng giám sát trạng thái theo thời gian thực, ASCO™ Advanced Redundant Control System (ARCS) mang đến giải pháp điều khiển van dừng khẩn cấp đáng tin cậy, giúp nâng cao an toàn vận hành, tối ưu hiệu suất hệ thống và giảm thiểu rủi ro trong các quy trình công nghiệp quan trọng.
