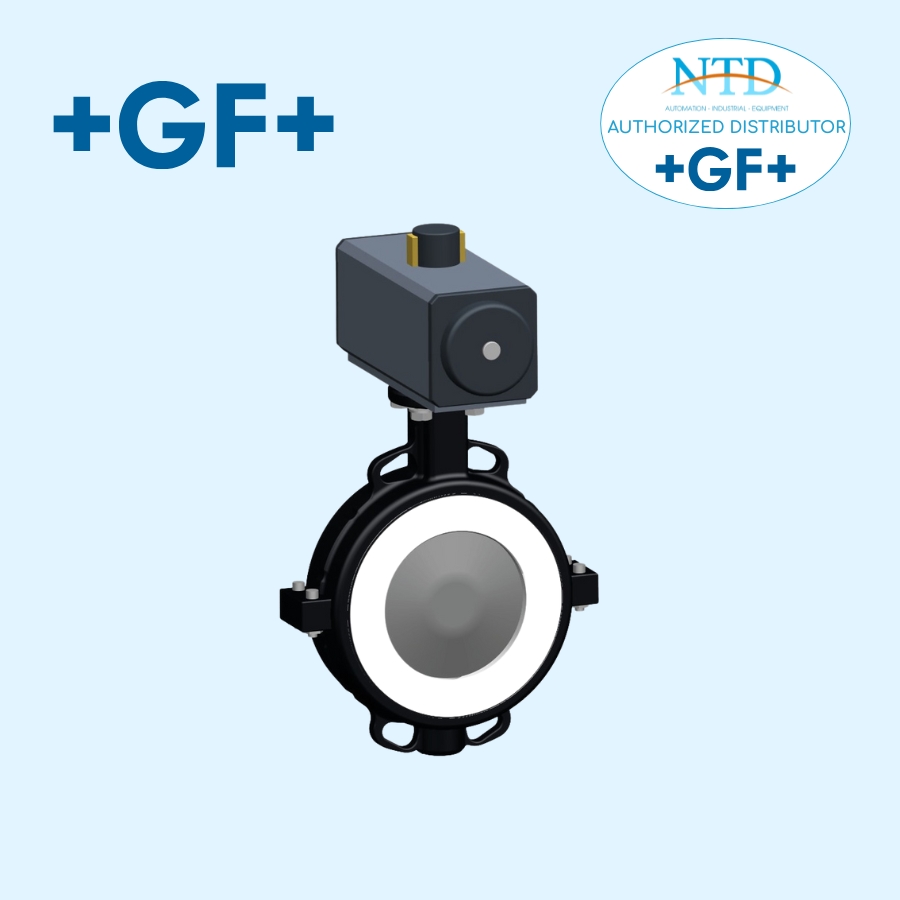

Van bướm loại 044 GF

Liên hệ Còn hàng

Model: 044 GF
Thương hiệu: GF
Xuất xứ: Thuỵ Sĩ
Chính sách bán hàng
✅ Hàng chính hãng 100%
✅ Bảo hành & đổi trả do lỗi nhà sản xuất
✅ Giao hàng trên toàn quốc
✅ CO, CQ đầy đủ
✅ Tư vấn kỹ thuật, lắp đặt nhanh chóng

Thông tin sản phẩm

Van bướm Type 044 là dòng van bướm hiệu năng cao, đặc biệt phù hợp với các ứng dụng trong ngành công nghiệp hóa chất nhờ vật liệu cấu tạo chuyên dụng. Lớp lót ghế van (seat liner) được ép đẳng tĩnh (isostatic molding) bằng PTFE, dày 3 mm.

Đĩa van và trục van được tạo thành từ một khối thép không gỉ duy nhất bằng công nghệ đúc vi tinh (micro investment casting). Đĩa van được phủ PFA bằng phương pháp ép phun, với lớp phủ dày 3 mm được neo cơ học, tăng độ bền và khả năng chống ăn mòn. Thiết kế hình dạng đĩa van tối ưu, đạt giá trị Kv hoặc Cv cao, giúp giảm thiểu sức cản dòng chảy và tổn thất áp suất.

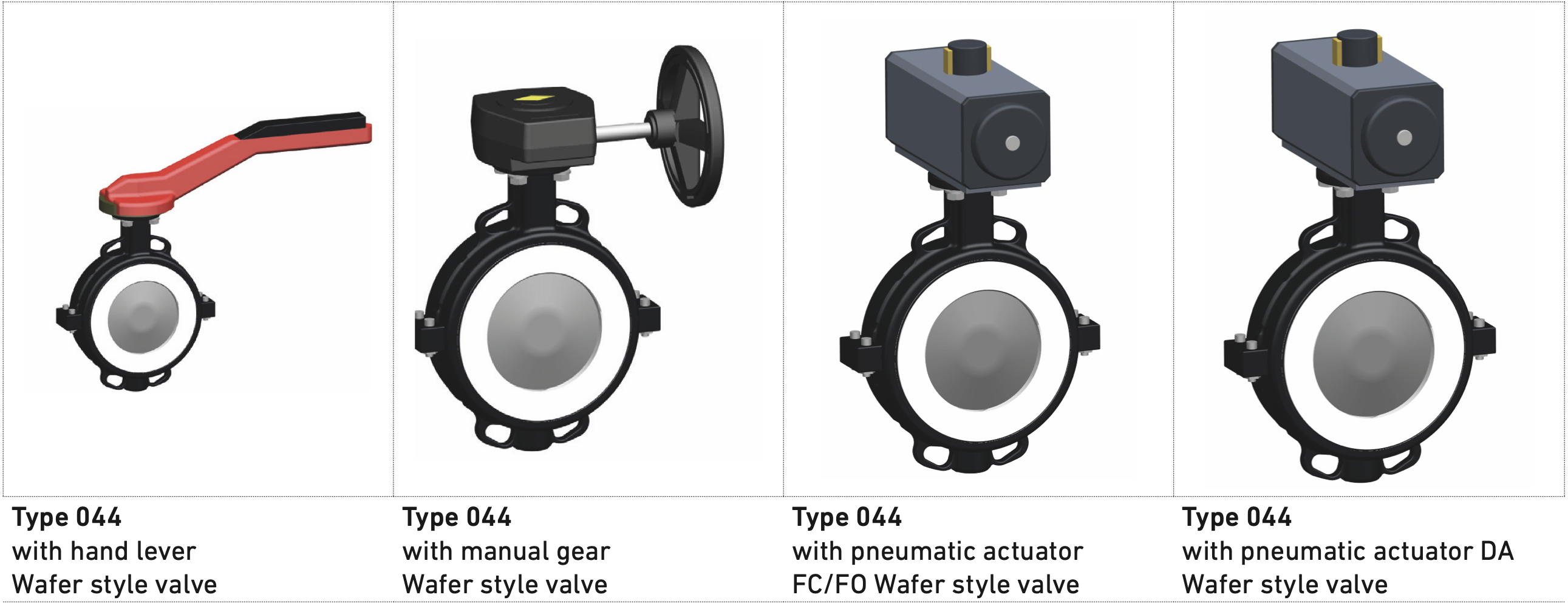

Các dòng van bướm loại 044 GF

Lợi ích / Tính năng của van bướm loại 044 GF

Thiết kế Wafer Style
Thân van bằng thép carbon 2 mảnh (ASTM 216 WCB)
Chiều dài lắp đặt: EN 558 dòng 20
Giao diện truyền động theo DIN EN ISO 5211
Hoạt động trong dải từ chân không đến 16 bar (tùy DN và nhiệt độ)
Trục van liền khối, tiết diện vuông
Mặt bích trung gian DIN PN10, PN16 và ASME B16.5 150 Lbs (các tiêu chuẩn khác có thể yêu cầu riêng)
Lớp lót PTFE với lớp đệm silicone
Đĩa van thép không gỉ 1.4542, phủ PFA dày 3 mm
Tay gạt nhôm có 6 vị trí điều chỉnh và cơ cấu khóa (padlock device)

Môi chất phù hợp (Flow media)

Đặc biệt phù hợp cho chất lỏng hóa học và ăn mòn (nước khử khoáng, axit, dung môi)
Phù hợp cho khí như khí thải, khí clo, hydrocarbon, oxy và môi trường chân không
Phù hợp cho chất mài mòn và ăn mòn mạnh như clo ẩm, natri clorua, chất màu, nước muối và dung dịch đường
Phù hợp cho môi chất nhớt như mỡ, dầu, bã, bùn và hỗn hợp cellulose

Ứng dụng phổ biến

Công nghệ sinh học (Biotechnology)
Ngành phân bón
Công nghiệp bán dẫn (Semiconductor)
Công nghiệp mỹ phẩm
Công nghiệp thực phẩm
Hệ thống khử muối RO (Seawater Desalination)
Công nghiệp dược phẩm
Hệ thống xử lý/pha trộn chất màu (Pigment Systems)
Ứng dụng phòng sạch
Xử lý nước siêu tinh khiết (Ultrapure Water)

Thông số kỹ thuật

Mục / Item	Giá trị / Details
Dimensions / Kích thước	d63/DN50 – d315/DN300, 2" – 12"

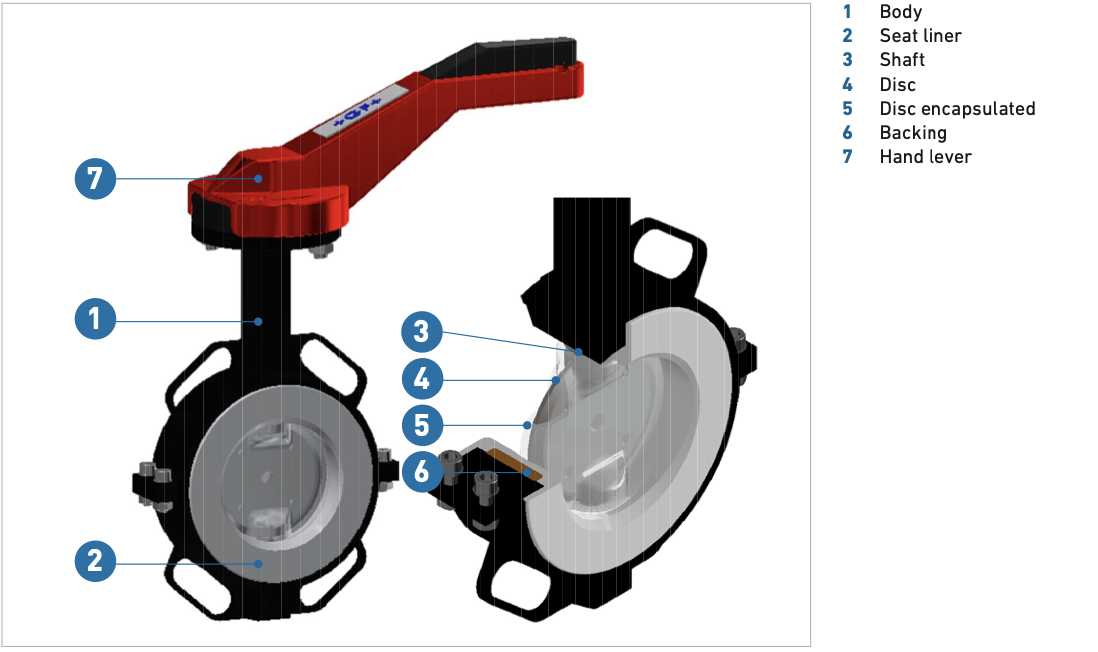

Materials / Vật liệu
Bộ phận / Part	Vật liệu / Material
Body / Thân van	Ductile iron ASTM A395 (Gang cầu ASTM A395)
Seat liner / Lớp lót ghế van	PTFE® (độ dày ≥ 3 mm)
Shaft / Trục van	Stainless steel 1.4542 (Thép không gỉ 1.4542)
Disc / Đĩa van	Stainless steel 1.4542, encapsulated with PFA® (được bọc PFA®, độ dày ≥ 3 mm)
Backing / Lớp đệm	Silicone
Lever / Tay gạt	Die-cast aluminum (Nhôm đúc)
Pressure ratings / Áp suất làm việc
Kích cỡ / Size	Áp suất / Rating
DN50 – DN150	PN16
DN200 – DN300	PN10
Interface / Giao diện truyền động
Tiêu chuẩn
DIN EN ISO 5211
Installation length / Chiều dài lắp đặt
Tiêu chuẩn
EN 558 row 20 hoặc ISO 5752/20
Actuation variants / Kiểu vận hành
Loại vận hành	Mô tả
Manually operated / Vận hành thủ công	Lever, reduction gear with handwheel (Tay gạt hoặc bộ giảm tốc kèm tay quay)
Pneumatically actuated / Vận hành khí nén	FC, FO and DA
Connections / Kết nối
Loại kết nối	Tiêu chuẩn	Áp suất
Flange connections / Mặt bích	EN1092-1	PN10/16
	DIN2501	PN10/16
	ANSI B16.5	Class 150
Valve flange / Mặt bích van	ISO/DIN, BS, ASTM	—
Standards / Tiêu chuẩn: ISO/DIN
Product standard / Tiêu chuẩn sản phẩm: EN 593
Test standard / Tiêu chuẩn kiểm tra: ISO 5208 (leakage rate A – độ kín cấp A)
Approvals / Chứng nhận: FDA

Sản phẩm đang có sẵn tại NTD Automation

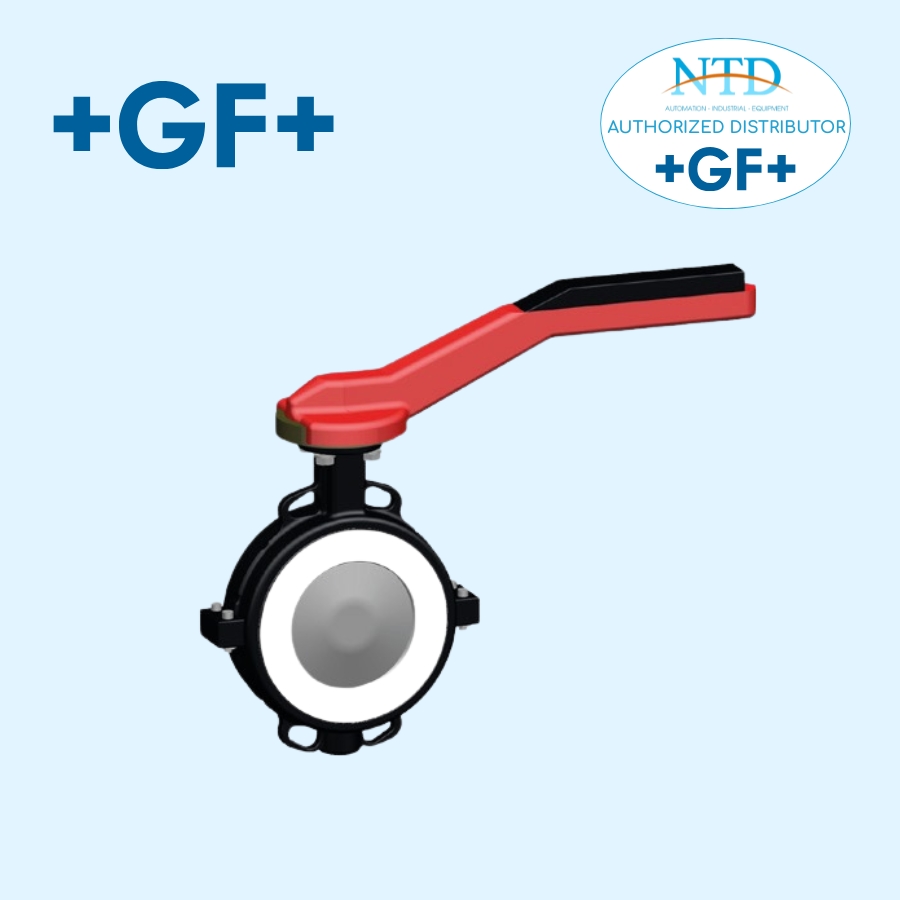

Wafer-Style metal butterfly valve type 044 (With hand lever Flange standard metric - PN10 Disc: Stainless steel with PFA encapsulated)

Mã sản phẩm	Mô tả (d) (mm)	DN (mm)	PN (bar)	Size (inch)	Kv-value (Δp=1 bar) (l/min)
199044000	63	50	16	2	3.167
199044001	75	65	16	2 ½	4.667
199044002	90	80	16	3	7167
199044003	110	100	16	4	11833
199044004	140	125	16	5	18333
199044005	160	150	16	6	26667

Wafer-Style metal butterfly valve type 044 (With pneumatic actuator - fail safe to close (FC) Flange standard metric - PN10 Disc: Stainless steel with PFA encapsulated)

Mã sản phẩm	Mô tả (d) (mm)	Size (inch)	DN (mm)	PN (bar)	Kv-value (Δp=1 bar) (l/min)
199044104	63	2	50	10	3.167
199044105	75	2 ½	65	10	4.667
199044106	90	3	80	10	7167
199044107	110	4	100	10	11833
199044108	140	5	125	10	18333
199044109	160	6	150	10	26667
199044110	225	8	200	10	46667
199044111	280	10	250	6	78.333
199044112	315	12	300	4	115.000

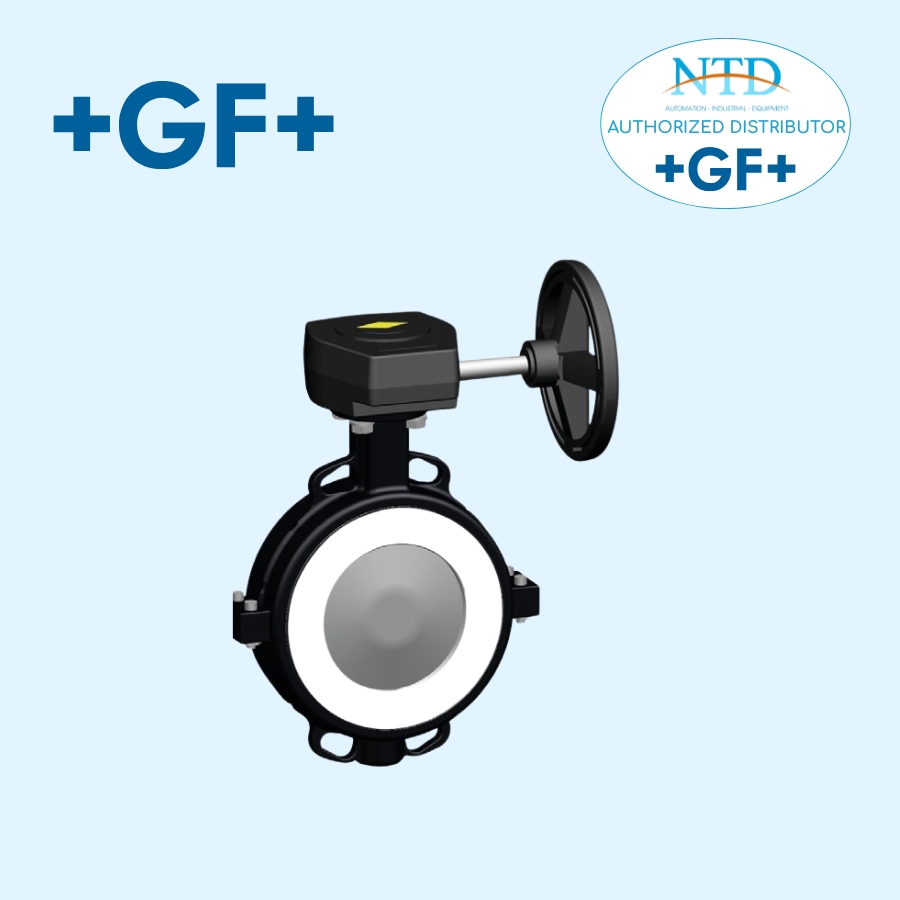

Wafer-Style metal butterfly valve type 044 (With gear box Flange standard metric - PN10 Disc: Stainless steel with PFA encapsulated)

Mã sản phẩm	Mô tả (d) (mm)	DN (mm)	PN (bar)	Size (inch)	Kv-value (Δp=1 bar) (l/min)
199044026	63	50	16	2	3.167
199044027	75	65	16	2 ½	4.667
199044028	90	80	16	3	7167
199044029	110	100	16	4	11833
199044030	140	125	16	5	18333
199044031	160	150	16	6	26667
199044032	225	200	10	8	46667
199044033	280	250	10	10	78.333
199044034	315	300	10	12	115.000

Wafer-Style metal butterfly valve type 044 (With pneumatic actuator - fail safe to close (FC) Flange standard metric - PN10 Disc: Stainless steel with PFA encapsulated)

Mã sản phẩm	Mô tả (d) (mm)	Size (inch)	DN (mm)	PN (bar)	Kv-value (Δp=1 bar) (l/min)
199044052	63	2	50	10	3167
199044053	75	2 ½	65	10	4667
199044054	90	3	80	10	7167
199044055	110	4	100	10	11833
199044056	140	5	125	10	18333
199044057	160	6	150	10	26667
199044058	225	8	200	10	46667
199044059	280	10	250	6	78333
199044060	315	12	300	4	115000
