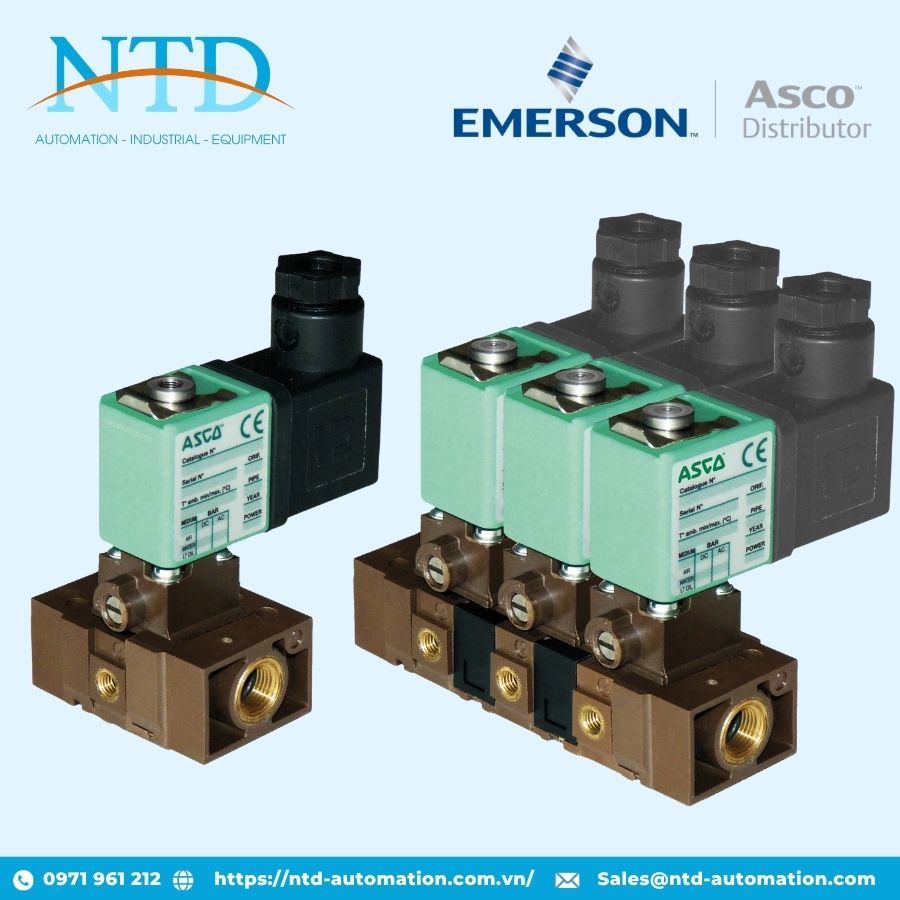

Van điện từ series 109 ASCO

ASCO Series 109 là dòng van điện từ 3/2 tác động trực tiếp được thiết kế với kích thước nhỏ gọn, trọng lượng nhẹ và mức tiêu thụ điện năng thấp. Nhờ thiết kế đáng tin cậy đã được kiểm chứng trong thực tế, Series 109 là giải pháp lý tưởng cho các hệ thống khí nén, thiết bị tự động hóa và các ứng dụng OEM yêu cầu hiệu suất cao trong không gian lắp đặt hạn chế.

Van được thiết kế theo kiểu lắp đế (Pad Mounting) và có thể dễ dàng tích hợp trên các đế đơn hoặc cụm đế ghép nối (Joinable Subbase), giúp tối ưu hóa việc lắp đặt nhiều van trong cùng một hệ thống. Cấu hình 3/2 thường đóng (Normally Closed) và thường mở (Normally Open) mang lại sự linh hoạt cho nhiều ứng dụng điều khiển khác nhau.

ASCO Series 109 phù hợp với nhiều loại môi chất như không khí, khí trơ, nước, dầu nhẹ và dầu nhiên liệu. Thân van được chế tạo từ nhựa kỹ thuật chất lượng cao giúp giảm trọng lượng, tăng khả năng chống ăn mòn và duy trì hiệu suất vận hành ổn định trong thời gian dài.

Đặc điểm nổi bật của ASCO Series 109

• Thiết kế nhỏ gọn, trọng lượng nhẹ và tiết kiệm điện năng.

• Van điện từ tác động trực tiếp với độ tin cậy cao.

• Có sẵn phiên bản 3/2 Normally Closed và 3/2 Normally Open.

• Lắp đặt dạng Pad Mounting, phù hợp với hệ thống manifold và cụm van.

• Có thể lắp trên đế đơn hoặc đế ghép nhiều van.

• Thời gian đáp ứng cực nhanh từ 5 đến 10 ms.

• Hỗ trợ môi chất gồm không khí, khí trơ, nước, dầu nhẹ và dầu nhiên liệu.

• Cuộn coil AC và DC có thể thay thế cho nhau mà không cần tháo rời thân van.

• Tích hợp bộ vận hành bằng tay giúp thuận tiện cho lắp đặt, kiểm tra và bảo trì.

• Thân van bằng nhựa kỹ thuật có khả năng chống ăn mòn tốt.

• Đạt cấp bảo vệ IP65 chống bụi và tia nước.

Thông số kỹ thuật nổi bật

• Chức năng:

  • 3/2 Normally Closed.

  • 3/2 Normally Open.

• Kiểu vận hành: Solenoid Direct Acting.

• Kích thước kết nối: M5 và 1/8".

• Kiểu kết nối: Flange.

• Điện áp hoạt động:

  • 24 VDC.

  • 230 VAC (50 Hz).

• Áp suất làm việc:

  • Từ chân không đến 10,3 bar.

  • Tối đa lên đến 34,5 bar đối với một số cấu hình.

• Cấp bảo vệ: IP65.

Tiêu chuẩn và chứng nhận

ASCO Series 109 đáp ứng các yêu cầu của Liên minh Châu Âu và có tùy chọn sử dụng trong môi trường nguy hiểm:

• Tuân thủ các chỉ thị EU hiện hành.

• Tùy chọn vỏ chống cháy nổ theo tiêu chuẩn ATEX Directive 2014/34/EU.

• Phù hợp cho Zone 1/21 và Zone 2/22.

Ứng dụng tiêu biểu

• Hệ thống điều khiển khí nén công nghiệp.

• Thiết bị OEM.

• Máy đóng gói và dây chuyền tự động hóa.

• Thiết bị xử lý chất lỏng và khí.

• Hệ thống điều khiển van pilot.

• Máy móc trong ngành thực phẩm và đồ uống.

• Thiết bị công nghiệp yêu cầu phản hồi nhanh.

Lợi ích khi sử dụng ASCO Series 109

ASCO Series 109 giúp tối ưu không gian lắp đặt nhờ thiết kế nhỏ gọn nhưng vẫn đảm bảo lưu lượng và tốc độ đáp ứng cao. Khả năng thay thế cuộn coil AC/DC nhanh chóng giúp đơn giản hóa công tác bảo trì, giảm thời gian dừng máy và tăng hiệu quả vận hành.

Với thiết kế linh hoạt, độ bền cao và khả năng đáp ứng nhanh, ASCO Series 109 là lựa chọn đáng tin cậy cho các hệ thống điều khiển khí nén và tự động hóa hiện đại yêu cầu hiệu suất cao trong không gian hạn chế.
