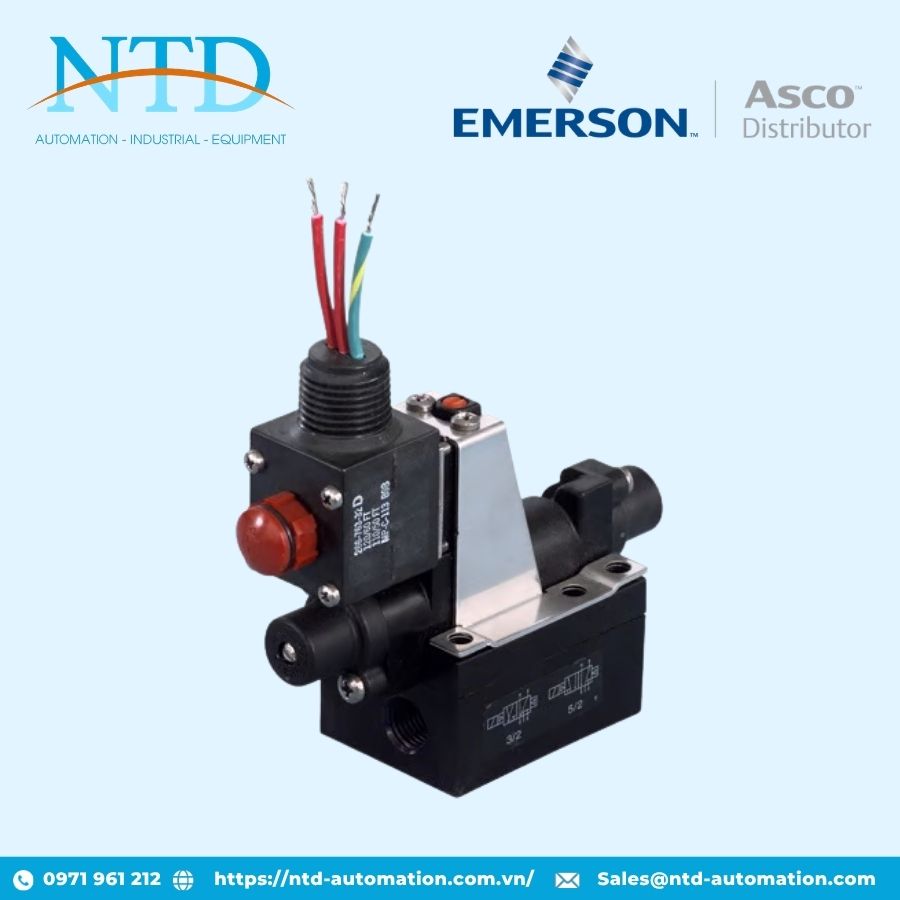

Van trượt khí nén điều khiển pilot series 401 ASCO

ASCO Series 401 (8401) là dòng van trượt khí nén (Air Slide Valve) điều khiển bằng pilot khí được thiết kế chuyên dụng cho các ứng dụng sử dụng không khí và khí trơ trong hệ thống gia nhiệt, điều khiển cơ cấu chấp hành và thiết bị công nghiệp. Với thiết kế van trượt độc đáo cùng cơ cấu làm kín chống bám dính, Series 401 mang lại độ bền cao, khả năng vận hành ổn định và tuổi thọ dài trong các môi trường làm việc liên tục.

Điểm nổi bật của ASCO™ 401 là cơ cấu Sliding & Sealing Member độc quyền, giúp giảm hiện tượng kẹt van, tăng độ kín và duy trì hiệu suất vận hành ổn định theo thời gian. Thiết kế này đặc biệt phù hợp với các hệ thống điều khiển xi lanh khí nén, bộ truyền động và các ứng dụng đóng mở liên tục.

Van được cấu hình theo dạng 5/2 (4-way), cho phép điều khiển chính xác chuyển động của xi lanh khí nén hai chiều. Ngoài ra, tùy chọn bộ điều chỉnh lưu lượng (Flow Control) giúp kiểm soát tốc độ xi lanh theo cả hai hướng và cho phép điều chỉnh hệ số lưu lượng Cv từ 0.2 đến 0.8, đáp ứng linh hoạt nhiều yêu cầu vận hành khác nhau.

Đặc điểm nổi bật của ASCO Series 401

• Van trượt khí nén điều khiển bằng pilot khí.

• Thiết kế cơ cấu trượt và làm kín độc quyền giúp tăng độ bền và chống bám dính.

• Cấu hình 5/2 phù hợp cho điều khiển xi lanh khí nén hai chiều.

• Hoạt động với không khí và khí trơ.

• Phiên bản hai cuộn coil (Dual Solenoid) giữ nguyên trạng thái cuối cùng ngay cả khi mất nguồn điện.

• Có thể kích hoạt coil trong thời gian ngắn (0,1 giây) hoặc vận hành liên tục.

• Tích hợp bộ vận hành bằng tay với chế độ nhấn tạm thời hoặc duy trì.

• Tùy chọn điều chỉnh lưu lượng giúp kiểm soát tốc độ xi lanh theo cả hai chiều.

• Hỗ trợ lắp đặt trên đế (Sub-base), manifold hoặc lắp trực tiếp trên thiết bị.

• Thiết kế linh hoạt giúp tối ưu hóa việc tích hợp vào hệ thống tự động hóa.

Thông số kỹ thuật nổi bật

• Kiểu van: 4 Way – 5/2.

• Kiểu điều khiển: Solenoid – Air Pilot.

• Môi chất: Không khí, khí trơ.

• Vật liệu thân van: Nhôm (Aluminum).

• Kích thước kết nối: 1/4".

• Kiểu ren: NPTF.

• Lưu lượng: 0.5 – 1.0 Cv (0.43 – 0.86 Kv).

• Áp suất làm việc: Từ chân không đến 150 PSIG.

• Điện áp: 6 VDC, 12 VDC, 24 VDC, 48 VDC, 120 VDC, 24 VAC, 110 VAC, 120 VAC, 240 VAC.

Tiêu chuẩn và cấp bảo vệ

ASCO Series 401 đáp ứng nhiều tiêu chuẩn công nghiệp khắt khe:

• UL Listed.

• CSA Certified.

• NEMA Type 1.

• NEMA Type 2.

• NEMA Type 3.

• NEMA Type 3S.

• NEMA Type 4.

• NEMA Type 4X.

• NEMA Type 6.

• NEMA Type 6P.

• NEMA Type 7.

• NEMA Type 9.

Các phiên bản chống nước và chống cháy nổ cho phép vận hành đáng tin cậy trong môi trường công nghiệp khắc nghiệt.

Ứng dụng tiêu biểu

• Hệ thống gia nhiệt công nghiệp.

• Điều khiển xi lanh khí nén.

• Thiết bị đốt và đầu đốt công nghiệp.

• Dây chuyền tự động hóa.

• Hệ thống điều khiển cơ cấu chấp hành khí nén.

• Nhà máy chế biến thực phẩm.

• Thiết bị HVAC công nghiệp.

• Hệ thống điều khiển khí trong môi trường yêu cầu độ tin cậy cao.

Lợi ích khi sử dụng ASCO Series 401

ASCO Series 401 giúp nâng cao độ tin cậy cho hệ thống điều khiển khí nén nhờ cơ cấu van trượt bền bỉ và khả năng duy trì trạng thái vận hành ngay cả khi mất điện ở các phiên bản dual solenoid. Tùy chọn điều chỉnh lưu lượng giúp tối ưu hóa tốc độ chuyển động của xi lanh, góp phần nâng cao hiệu suất và độ chính xác của toàn bộ hệ thống.

Với khả năng hoạt động ổn định trong môi trường khắc nghiệt, nhiều tùy chọn lắp đặt linh hoạt và các chứng nhận an toàn quốc tế, ASCO 401 Air Slide Valve là giải pháp đáng tin cậy cho các hệ thống khí nén và tự động hóa công nghiệp hiện đại.
