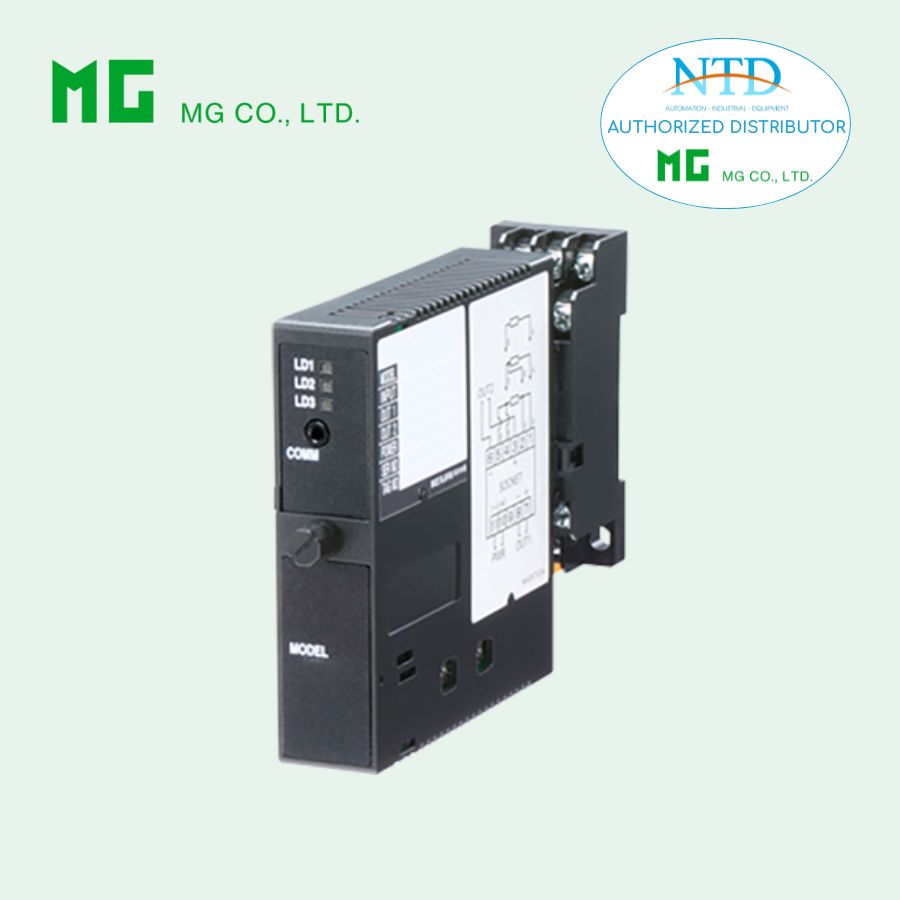

Bộ chuyển đổi tín hiệu W2XT MG (M-System)

W2XT thuộc dòng Mini-MW là bộ chuyển đổi tín hiệu cặp nhiệt cao cấp, cho phép nhận trực tiếp tín hiệu từ thermocouple và chuyển đổi thành tín hiệu dòng hoặc áp tiêu chuẩn đã được tuyến tính hóa chính xác. Thiết bị hỗ trợ cấu hình bằng phần mềm PC, giúp người dùng linh hoạt thiết lập loại cảm biến, dải nhiệt độ, ngõ ra, chế độ burnout và nhiều thông số kỹ thuật khác theo yêu cầu hệ thống.

Với khả năng hỗ trợ đa dạng các loại cặp nhiệt như K, J, T, R, S, B, N, C, Platinel II… cùng tính năng bù nhiệt mối nối lạnh (CJC) tích hợp, W2XT đảm bảo độ chính xác và độ ổn định cao trong các ứng dụng đo nhiệt công nghiệp.

Chức năng & Đặc điểm

• Nhận trực tiếp tín hiệu từ cặp nhiệt (Thermocouple) và chuyển đổi thành tín hiệu quá trình đã được tuyến tính hóa
• Cấu hình, cài đặt bằng phần mềm trên PC
• Hỗ trợ đa dạng chủng loại cặp nhiệt
• Cho phép sử dụng bảng nhiệt độ do người dùng tự thiết lập
• Thiết kế nhỏ gọn, lắp đặt mật độ cao

MODEL: W2XT–[1][2][3]-[4][5]

THÔNG TIN ĐẶT HÀNG

• Mã đặt hàng: W2XT-[1][2][3]-[4][5] (Ví dụ: W2XT-2Z1V3-M2/N/Q)
• Chỉ định dải nhiệt độ (ví dụ: 0 – 800°C)
• Dải ngõ ra 1 (ví dụ: 4 – 20 mA DC)
• Dải ngõ ra 2 (ví dụ: 1 – 5 V DC)
• Chỉ định thông số cho tùy chọn /Q (ví dụ: /C01/S01/SET)

Lưu ý: Nếu một trong hai ngõ ra là dòng (mA), nên chọn cho Output 1 để đạt khả năng tải lớn hơn.

[1] NGÕ VÀO – CẶP NHIỆT

1: PR
2: K (CA)
3: E (CRC)
4: J (IC)
5: T (CC)
6: B (RH)
7: R
8: S
9: C (WRe 5-26)
N: N
U: U
L: L
P: Platinel II
0: Theo yêu cầu

(Loại cặp nhiệt và dải đo chính xác được cấu hình bằng phần mềm.)

[2] NGÕ RA 1

Dòng điện

• Z1: 0 – 20 mA DC

Điện áp

• V2: -10 – +10 V DC

• V3: -5 – +5 V DC

(Có thể thay đổi dải ngõ ra bằng phần mềm theo suffix đã chọn.)

[3] NGÕ RA 2

• Dải tương tự Output 1

• Y: Không sử dụng

[4] NGUỒN CẤP

AC

• M2: 100 – 240 V AC
  (Dải hoạt động 85 – 264 V, 47 – 66 Hz)

DC

• R: 24 V DC (±10 %, ripple tối đa 10 %p-p)

[5] TÙY CHỌN

Tiêu chuẩn & Chứng nhận

• /N: Không CE

Tùy chọn khác

• /Q: Theo yêu cầu kỹ thuật

Tùy chọn /Q gồm:

• /C01: Phủ silicone
• /C02: Phủ polyurethane
• /C03: Phủ cao su
• /S01: Vít đầu nối inox
• /SET: Cài đặt sẵn theo phiếu đặt hàng

SẢN PHẨM LIÊN QUAN

• Phần mềm cấu hình PC: W2CFG (tải từ website M-System)

• Cần cáp chuyên dụng để kết nối module với PC

THÔNG SỐ CHUNG

• Kiểu lắp: Plug-in
• Đầu nối: Vít M3 (0.8 N·m)
• Vỏ: Nhựa chống cháy (màu đen)
• Cách ly: Input – Output 1 – Output 2 – Nguồn
• Tuyến tính hóa: Tiêu chuẩn
• Bù nhiệt mối nối lạnh (CJC) tích hợp
• Đèn LED 3 màu hiển thị trạng thái
• Cấu hình qua PC: loại cảm biến, dải đo, ngõ ra, zero/span, burnout, bảng tuyến tính người dùng

THÔNG SỐ NGÕ VÀO

• Trở kháng vào ≥ 1 MΩ

• Dòng phát hiện đứt dây ≤ 4 µA

Dải mặc định nếu không chỉ định:

• PR: 0–1600°C
• K: 0–1000°C
• E: 0–500°C
• J: 0–500°C
• T: 0–300°C
• B: 500–1600°C
• R: 500–1600°C
• S: 0–1600°C
• C: 0–2000°C
• N: 0–1000°C
• U: 0–300°C
• L: 0–500°C
• Platinel II: 0–1200°C

THÔNG SỐ NGÕ RA

Dòng DC

• Dải hoạt động: 0 – 23 mA

• Span tối thiểu: 1 mA

• Tải tối đa:

  • Output 1: 12 V

  • Output 2: 7 V
    (Ví dụ 4–20 mA → 600 Ω)

Mặc định: 4 – 20 mA DC

Điện áp DC

V2

• -11.5 – +11.5 V

• Span tối thiểu 1 V

V3

• -6 – +6 V

• Span tối thiểu 0.5 V

Tải tối đa: 1 mA
(Ví dụ 1–5 V → 5000 Ω)

LẮP ĐẶT

• Công suất tiêu thụ:

  • 5–7 VA (AC)

  • ~3 W (DC)

• Nhiệt độ hoạt động: -5 đến +55°C

• Độ ẩm: 30 – 90 %RH (không ngưng tụ)

• Lắp trên DIN rail hoặc bề mặt

• Trọng lượng: 150 g
