Công tắc áp suất là thiết bị không thể thiếu trong nhiều hệ thống công nghiệp, đóng vai trò quan trọng trong việc kiểm soát và điều tiết áp suất để đảm bảo hoạt động ổn định, an toàn. Nhu cầu tìm hiểu về cấu tạo, phân loại và nguyên lý hoạt động của công tắc áp suất ngày càng tăng khi các hệ thống kỹ thuật đòi hỏi độ chính xác cao. Việc nắm rõ thông tin này giúp người dùng lựa chọn đúng loại thiết bị, đáp ứng yêu cầu vận hành của từng môi trường như khí nén, thủy lực hay nước. Từ đó, doanh nghiệp tối ưu hiệu suất và giảm thiểu sự cố.
1. Công tắc áp suất là gì?

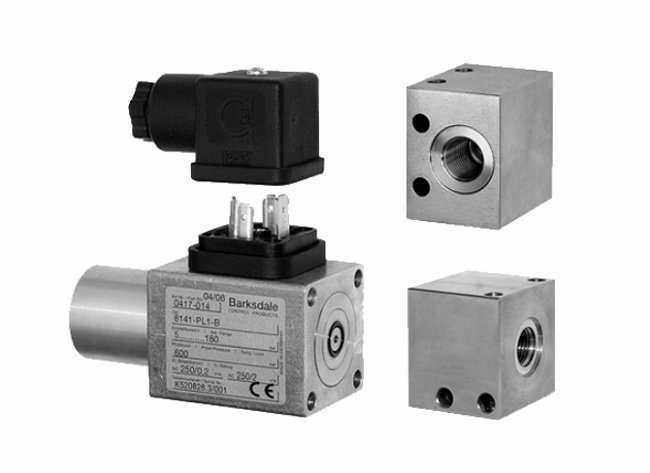

Công tắc áp suất là gì?
Công tắc áp suất (Pressure switch) là thiết bị chuyên dụng dùng để điều khiển và giám sát áp suất trong các hệ thống kỹ thuật như đường ống, bồn chứa, máy nén hay thiết bị công nghiệp. Thiết bị này hoạt động bằng cách cảm nhận áp suất của chất lưu và chuyển đổi thành tín hiệu điện dạng on/off để điều khiển hoạt động của động cơ, máy bơm hoặc các thiết bị liên quan. Công tắc áp suất thường được sử dụng để bảo vệ thiết bị khỏi tình trạng áp suất vượt mức cho phép hoặc quá thấp, giúp hệ thống vận hành an toàn và ổn định. Tùy theo môi trường sử dụng như khí nén, dầu, nước hoặc chất lỏng công nghiệp mà công tắc áp suất có thiết kế và thông số khác nhau. Đây là thiết bị quan trọng, không thể thiếu trong nhiều lĩnh vực sản xuất, nông nghiệp, y tế, giao thông và các hệ thống xử lý nước.
2. Phân loại công tắc áp suất
Hiện nay, công tắc áp suất có nhiều dòng sản phẩm khác nhau nhưng phổ biến nhất là công tắc áp suất khí nén và công tắc áp suất thủy lực. Hai loại này đáp ứng hầu hết nhu cầu sử dụng trong hệ thống kỹ thuật và công nghiệp.

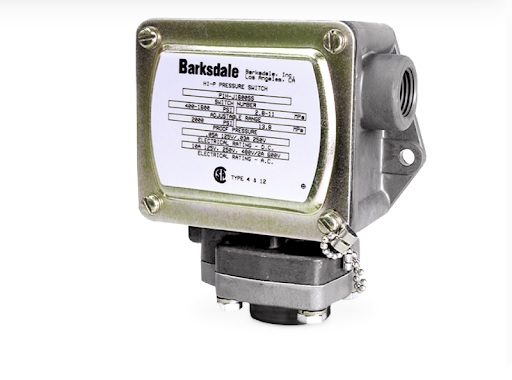

Phân loại công tắc áp suất
Công tắc áp suất khí nén
Công tắc áp suất khí nén thường được gọi là rơ le áp suất khí nén, chuyên sử dụng trong hệ thống máy nén và thiết bị liên quan đến khí nén. Loại này có hai dòng chính là rơ le áp suất đơn và rơ le áp suất kép.
Rơ le áp suất đơn được chế tạo từ chất liệu bền như đồng, inox, nhựa cao cấp giúp chống ăn mòn và hoạt động tốt trong điều kiện môi trường khắc nghiệt. Nó có nhiệm vụ bảo vệ máy nén khỏi áp suất cao ở đầu đẩy hoặc áp suất thấp ở đầu hút, đồng thời bảo vệ áp suất dầu bôi trơn và áp suất trong khoang thiết bị. Rơ le đơn được chia thành rơ le áp suất thấp và rơ le áp suất cao, đáp ứng nhiều mức cài đặt khác nhau.
Rơ le áp suất kép tích hợp cả rơ le cao và thấp trong một thiết bị duy nhất, có khả năng ngắt hệ thống khi áp suất vượt ngưỡng cài đặt. Loại này thường được ứng dụng trong các hệ thống yêu cầu giám sát chặt chẽ áp suất ở cả hai mức, giúp giảm rủi ro vận hành.
Công tắc áp suất thủy lực.
Công tắc áp suất thủy lực được thiết kế chuyên dụng cho hệ thống dầu thủy lực, máy móc công nghiệp và các hệ thống cấp thoát nước. Thiết bị này có ba tiếp điểm chính, kết nối trực tiếp với bơm thủy lực và các đường dầu trong hệ thống. Cấu tạo của loại này thường có một đường dầu kết nối với đầu ra của bơm, một đường dầu trích và một nút điều chỉnh áp suất. Khi áp suất đạt đến mức cài đặt, tiếp điểm đóng để dừng động cơ, đảm bảo an toàn cho hệ thống.
Công tắc áp suất thủy lực chia thành hai loại chính: Loại dùng cho dầu và loại dùng cho nước. Loại dùng cho dầu được chế tạo để làm việc trong môi trường có độ nhớt cao và áp suất lớn, phù hợp với máy móc công nghiệp và hệ thống thủy lực. Loại dùng cho nước thường được dùng trong các hệ thống cấp nước, máy bơm, và thiết bị dân dụng nhằm bảo vệ bơm, tăng độ bền, tiết kiệm điện năng và giảm sự cố.
Cả công tắc áp suất khí nén và thủy lực đều được ứng dụng rộng rãi trong nhiều ngành nghề khác nhau, đóng vai trò then chốt trong việc kiểm soát áp suất và đảm bảo an toàn cho toàn bộ hệ thống.
3. Cấu tạo công tắc áp suất
Công tắc áp suất có cấu tạo tương đối phức tạp với nhiều chi tiết cơ khí và điện tử, được thiết kế để hoạt động ổn định và chính xác. Việc hiểu rõ cấu tạo của công tắc áp suất giúp người dùng dễ dàng bảo trì, lắp đặt và vận hành đúng cách.

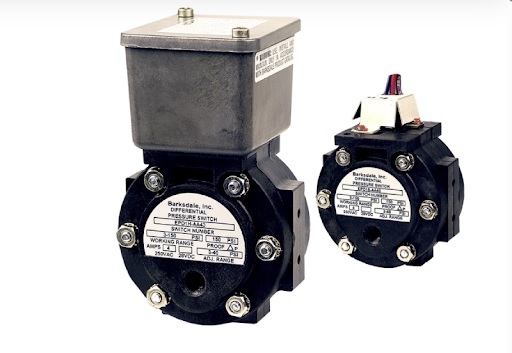

Cấu tạo công tắc áp suất
Hộp giãn nở
Hộp giãn nở là bộ phận chính để cảm nhận áp suất. Khi áp suất trong hệ thống thay đổi, hộp giãn nở sẽ biến dạng để tác động lên các chi tiết cơ học bên trong. Bộ phận này thường được chế tạo bằng kim loại bền, chống ăn mòn và chịu được áp suất cao.
Lò xo
Lò xo trong công tắc áp suất có nhiệm vụ tạo lực đối kháng với lực từ áp suất chất lưu tác động. Khi áp suất đạt đến mức cài đặt, lực từ áp suất thắng lực đàn hồi của lò xo và làm thay đổi trạng thái tiếp điểm điện. Lò xo có thể điều chỉnh độ nén bằng vít, giúp người dùng dễ dàng thay đổi giá trị áp suất cài đặt.
Vít điều chỉnh
Vít điều chỉnh được dùng để thay đổi mức áp suất tác động lên lò xo, từ đó cài đặt giá trị áp suất đóng/mở mạch. Người dùng thường điều chỉnh vít này bằng tua vít để phù hợp với yêu cầu hệ thống.
Đầu nối
Đầu nối là bộ phận kết nối công tắc áp suất với hệ thống ống dẫn hoặc thiết bị. Bộ phận này phải đảm bảo độ kín và chắc chắn để tránh rò rỉ áp suất.
Tay đòn
Tay đòn là chi tiết cơ khí giúp truyền lực từ hộp giãn nở đến tiếp điểm điện. Khi áp suất thay đổi, tay đòn chuyển động, kích hoạt đóng hoặc mở mạch điện.
Đường nối dây điện
Đường nối dây điện được bố trí khoa học để kết nối công tắc áp suất với nguồn điện và các thiết bị điều khiển. Hệ thống dây điện cần được cách điện tốt để đảm bảo an toàn.
Tiếp điểm
Tiếp điểm là bộ phận chuyển mạch chính. Khi tay đòn tác động, tiếp điểm sẽ đóng hoặc mở để điều khiển dòng điện đến các thiết bị. Tiếp điểm thường làm từ hợp kim chống mài mòn để tăng độ bền.
Cấu tạo này có thể thay đổi tùy từng loại công tắc áp suất, nhưng nguyên tắc chung vẫn đảm bảo khả năng cảm nhận áp suất chính xác và chuyển đổi thành tín hiệu điều khiển đáng tin cậy.
4. Nguyên lý hoạt động công tắc áp suất

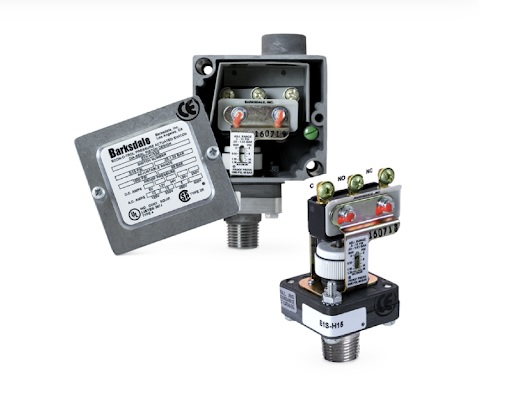

Nguyên lý hoạt động của công tắc áp suất
Công tắc áp suất hoạt động dựa trên cơ chế cảm nhận áp suất và chuyển đổi thành tín hiệu điện. Khi áp suất chất lưu trong hệ thống đạt đến giá trị cài đặt, áp suất này tác động lên màng ngăn hoặc hộp giãn nở, làm biến dạng bộ phận này. Lực từ áp suất truyền qua tay đòn và nén lò xo, khi lực đủ lớn sẽ khiến tay đòn dịch chuyển, làm đóng hoặc mở tiếp điểm điện. Khi tiếp điểm thay đổi trạng thái, mạch điện được kích hoạt để điều khiển thiết bị như động cơ, máy bơm hoặc hệ thống cảnh báo.
Cơ chế hoạt động này cho phép công tắc áp suất giám sát và duy trì áp suất trong hệ thống ở mức an toàn, đồng thời bảo vệ thiết bị tránh quá tải hoặc hoạt động dưới mức áp suất yêu cầu. Người dùng có thể điều chỉnh áp suất cài đặt thông qua vít điều chỉnh để phù hợp với nhu cầu vận hành. Nhờ thiết kế cơ khí đơn giản nhưng hiệu quả, công tắc áp suất trở thành thiết bị đáng tin cậy, được ứng dụng rộng rãi trong nhiều ngành công nghiệp.
Nếu bạn đang tìm kiếm công tắc áp suất chất lượng thì công tắc áp suất Barksdale tại NTD chính là lựa chọn lý tưởng cho những hệ thống yêu cầu độ chính xác và độ bền cao. Barksdale là thương hiệu hàng đầu thế giới về thiết bị điều khiển và đo lường áp suất, nổi bật với độ tin cậy, khả năng vận hành ổn định trong môi trường khắc nghiệt. Tại NTD, khách hàng không chỉ được cung cấp sản phẩm chính hãng, đầy đủ chứng chỉ kỹ thuật mà còn nhận được dịch vụ tư vấn và hỗ trợ kỹ thuật tận tình. Nhờ nhập khẩu trực tiếp, NTD mang đến mức giá cạnh tranh cùng giải pháp tối ưu, đáp ứng tốt nhu cầu của các ngành công nghiệp nặng, chế biến, thực phẩm, hóa chất và môi trường.
5. NTD – Nhà cung cấp công tắc áp suất uy tín
NTD là đơn vị chuyên cung cấp công tắc áp suất và thiết bị tự động hóa uy tín tại Việt Nam, với nhiều năm kinh nghiệm trong lĩnh vực điện – cơ khí – tự động hóa. Công ty phân phối sản phẩm chính hãng từ các thương hiệu lớn như Barksdale, Honeywell, Yamari, Ashcroft, Delta Mobrey, Asco, Tescom, M-System,… đáp ứng nhu cầu đa dạng của các ngành công nghiệp, chế biến, thực phẩm, hóa chất, y tế và môi trường.

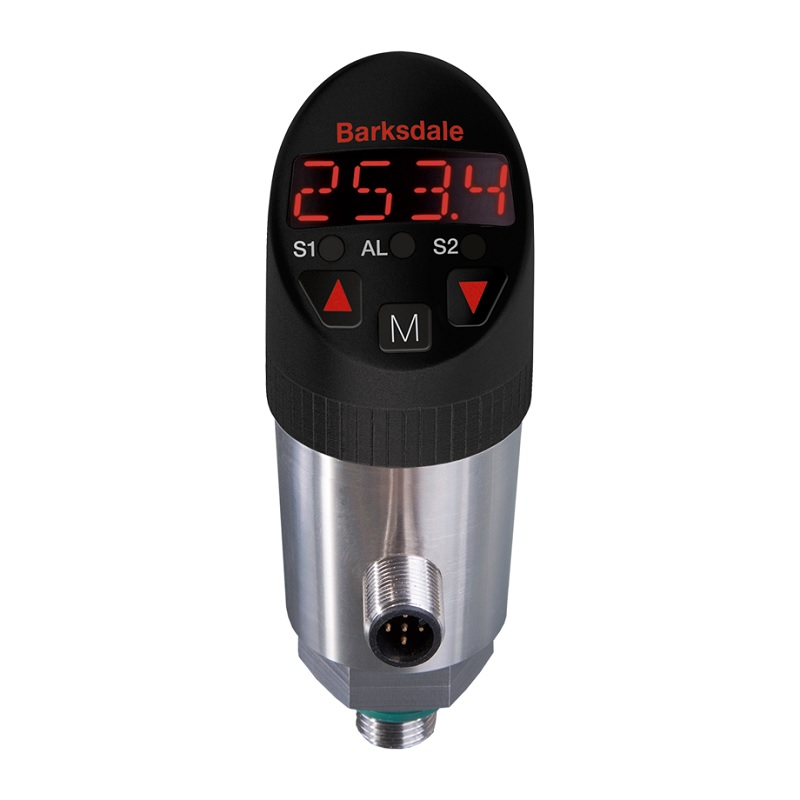

Công tắc áp suất Barksdale
Ngoài phân phối sản phẩm, NTD còn cung cấp dịch vụ khảo sát, tư vấn, thiết kế và thi công các hệ thống điện và tự động hóa, đảm bảo mang đến giải pháp tối ưu và phù hợp cho từng khách hàng. Công ty sở hữu đội ngũ kỹ thuật giàu kinh nghiệm, hỗ trợ lựa chọn sản phẩm đúng nhu cầu, đồng thời đảm bảo tiêu chuẩn chất lượng và an toàn trong lắp đặt, vận hành.
Với lợi thế nhập khẩu trực tiếp, NTD cam kết sản phẩm chính hãng, giá cạnh tranh và đầy đủ chứng từ kỹ thuật. Khách hàng có thể tìm thấy đầy đủ các dòng công tắc áp suất, thiết bị đo lường, van khí nén và nhiều thiết bị công nghiệp khác tại NTD. Công ty luôn đặt mục tiêu xây dựng mối quan hệ hợp tác lâu dài và hỗ trợ kỹ thuật tận nơi, giúp khách hàng yên tâm khi triển khai các dự án.
NTD TECHNICAL AND INDUSTRIAL EQUIPMENT TRADING JSC
- Địa chỉ: No. 28, Alley 36 Co Linh Street, Group 7, Long Bien Ward, Hanoi City
- Website: https://ntd-automation.com.vn/
- Email: sales@ntd-automation.com
Hiểu rõ cấu tạo, phân loại và nguyên lý hoạt động của công tắc áp suất giúp doanh nghiệp và kỹ sư kỹ thuật lựa chọn sản phẩm phù hợp, nâng cao tuổi thọ thiết bị và giảm chi phí vận hành. Để đảm bảo chất lượng, việc tìm kiếm nhà cung cấp uy tín là yếu tố quan trọng. NTD hiện là đơn vị hàng đầu phân phối công tắc áp suất và thiết bị tự động hóa của các thương hiệu lớn như Barksdale, Honeywell, Yamari, Ashcroft, Delta Mobrey,… Với dịch vụ tư vấn, khảo sát, thiết kế và cung cấp trọn gói, NTD mang đến giải pháp tối ưu, đáp ứng yêu cầu đa dạng của nhiều ngành công nghiệp.
