Trong các hệ thống silo, bồn chứa hoặc phễu cấp liệu của ngành xi măng, thức ăn chăn nuôi, nhựa, gạo, hóa chất… việc đo mức vật liệu rời (solid bulk) luôn là yêu cầu quan trọng để đảm bảo quá trình vận hành ổn định. Cảm biến mức chất rắn, đặc biệt là cảm biến báo mức chất rắn dạng xoay, là giải pháp tối ưu để giám sát, cảnh báo và điều khiển mức liệu tự động với độ ổn định cao.
1. Cảm biến mức chất rắn là gì?

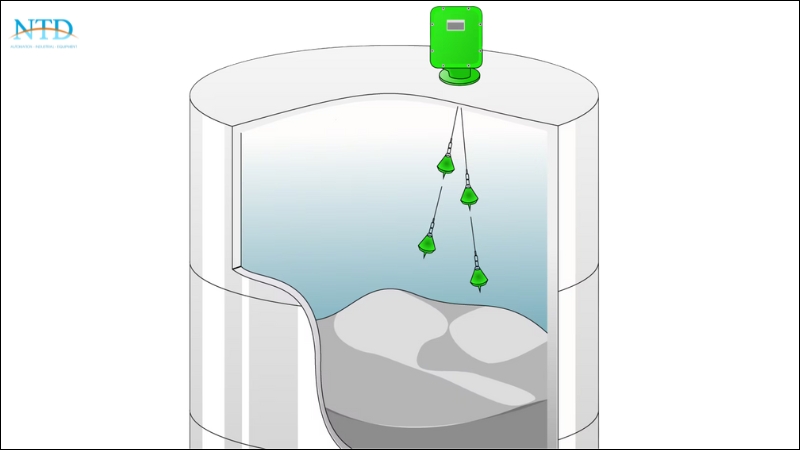

Cảm biến mức chất rắn (Solid Level Sensor) là thiết bị dùng để phát hiện, đo lường và giám sát mức của các vật liệu dạng bột, hạt, viên hoặc dạng rời như:
- Xi măng
- Bột đá
- Cát
- Hạt nhựa
- Đậu, gạo, ngũ cốc
- Bột PVC, bột hóa chất
- Thức ăn chăn nuôi
Thiết bị được lắp trên thành silo, đáy silo hoặc đỉnh bồn và gửi tín hiệu cảnh báo khi vật liệu chạm hoặc rời khỏi vị trí đo.
2. Cảm biến báo mức chất rắn dạng xoay là gì?
Cảm biến báo mức chất rắn dạng xoay (Rotary Paddle Level Switch) hoạt động dựa trên nguyên lý xoay của cánh paddle. Bình thường cánh xoay tự do. Khi vật liệu rời chạm vào cánh, chuyển động bị cản lại → cảm biến lập tức phát tín hiệu báo đầy/báo cạn.
Ưu điểm nổi bật
- Hoạt động ổn định với mọi loại vật liệu khô
- Không bị ảnh hưởng bởi bụi, độ ẩm hoặc áp suất trong silo
- Độ bền cao, cấu trúc cơ khí đơn giản
- Chi phí đầu tư thấp
- Lắp đặt dễ dàng, bảo trì nhanh
Các vị trí lắp phổ biến
- Báo đầy trên nóc silo
- Báo cạn ở đáy silo
- Báo trung gian mức liệu 30–50%
- Phễu chứa nhỏ, bồn trung gian, bể định lượng
3. Ưu điểm chung của cảm biến đo mức chất rắn
Bên cạnh loại dạng xoay, hiện nay còn có nhiều công nghệ cảm biến đo mức chất rắn khác như:
- Cảm biến radar (Radar 80GHz)
- Cảm biến rung (Vibrating Fork)
- Cảm biến điện dung (Capacitive Level)
- Cảm biến siêu âm (Ultrasonic Level Sensor)
Nhưng cảm biến báo mức chất rắn dạng xoay vẫn được ưa chuộng nhất nhờ:
- Độ ổn định cao: Không bị ảnh hưởng bởi bụi hoặc dòng chảy liệu không đều.
- Giá thành thấp, hiệu quả cao: Tiết kiệm chi phí đầu tư cho các silo lớn.
- Không yêu cầu hiệu chuẩn phức tạp: Chỉ cần cấp nguồn và đấu tín hiệu.
- Tương thích nhiều loại vật liệu: Từ vật liệu nhẹ (hạt nhựa) đến vật liệu nặng (xi măng, đá vôi).

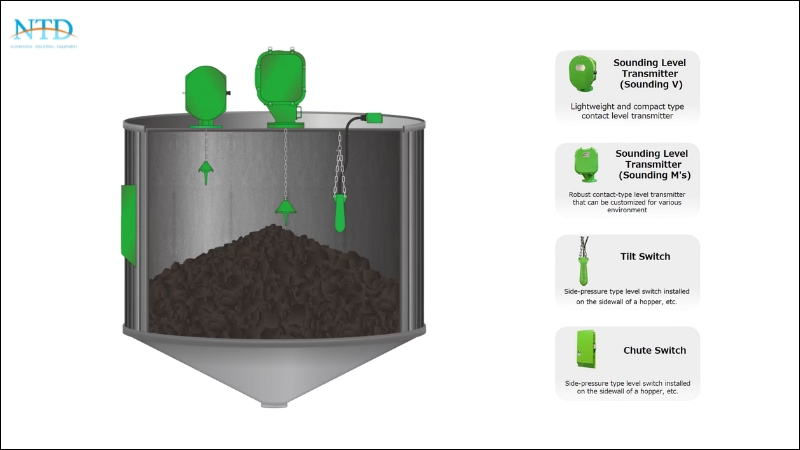

Matsushima Measure Tech là một hãng Nhật Bản uy tín chuyên về các giải pháp đo mức (level sensing), bao gồm cảm biến mức chất rắn (solid level) rất đa dạng. Nổi bật với công tắc báo mức dạng cánh xoay (rotary paddle) - MDMC-2SN dùng để giám sát mức đầy, trung gian, cạn cho các vật liệu dạng bột/hạt như xi măng, hạt nhựa, than, cám. Một số tính năng nổi bật của dòng cảm biến này:
- Nguyên lý: cánh xoay (paddle) quay, khi vật liệu (bột, hạt…) chạm vào cánh → xoay bị cản → cảm biến phát tín hiệu báo mức.
- Thiết kế chống tắc bẩn: sử dụng vòng bi hợp kim sintered + cấu trúc double-seal để ngăn hạt liệu lọt vào trong cảm biến.
- Có cơ chế “slip” (trượt) để giảm lực đập từ vật liệu lên cánh và trục, giúp bảo vệ cảm biến.
- Có điều chỉnh mô-men xoắn (torque) bằng vít để phù hợp với mật độ / tỷ trọng vật liệu.
- Vị trí lắp đặt: Có thể lắp ở nóc silo hoặc bên hông silo.
4. Ứng dụng của cảm biến báo mức chất rắn dạng xoay
Thiết bị được sử dụng rộng rãi trong nhiều ngành công nghiệp:
Ngành xi măng – bê tông
-
Báo đầy silo xi măng
-
Báo mức bột đá, cát khô
-
Kiểm soát phễu cấp liệu
Ngành nhựa – hóa chất
-
Báo mức hạt nhựa PP, PE, ABS
-
Bột PVC, masterbatch
-
Nguyên liệu dạng viên
Ngành nông sản – thực phẩm
-
Gạo, bắp, đậu, bột mì
-
Thức ăn chăn nuôi
Ngành năng lượng – xử lý môi trường
-
Than, tro bay, bùn khô
-
Xử lý rác, nhiên liệu biomass
Rất nhiều người băn khoăn, khi nào nên dùng cảm biến mức chất rắn dạng xoay. Câu trả lời là bạn nên chọn loại xoay nếu:
- Vật liệu dạng rời, khô, không bám dính
- Tỷ trọng từ thấp đến trung bình
- Môi trường nhiều bụi
- Cần giải pháp báo đầy/cạn đơn giản, bền bỉ
- Muốn tối ưu chi phí nhưng vẫn đảm bảo độ ổn định cao
Cảm biến báo mức chất rắn dạng xoay là một trong những thiết bị hiệu quả nhất để giám sát mức liệu trong silo, phễu và bồn chứa. Với ưu điểm đơn giản, giá rẻ, bền bỉ và ít cần bảo trì, đây là lựa chọn số một cho các ứng dụng đo mức chất rắn phổ biến hiện nay.
NTD Automation là nhà phân phối chính hãng các sản phẩm Matsushima tại Việt Nam. Để được tư vấn chi tiết, hãy liên hệ với NTD nhé!
