CẢM BIẾN NHIỆT ĐỘ RTD: CẤU TẠO, NGUYÊN LÝ, KHÁC GÌ VỚI TC?

Cảm biến nhiệt độ RTD là thiết bị đo nhiệt độ chính xác, phổ biến trong công nghiệp và nghiên cứu. Nếu bạn đang tìm hiểu về RTD, bài viết này sẽ cung cấp đầy đủ từ khái niệm, cấu tạo, nguyên lý hoạt động đến ưu nhược điểm và cách lựa chọn nhiệt điện trở rtd phù hợp.

Khái niệm cảm biến nhiệt độ RTD

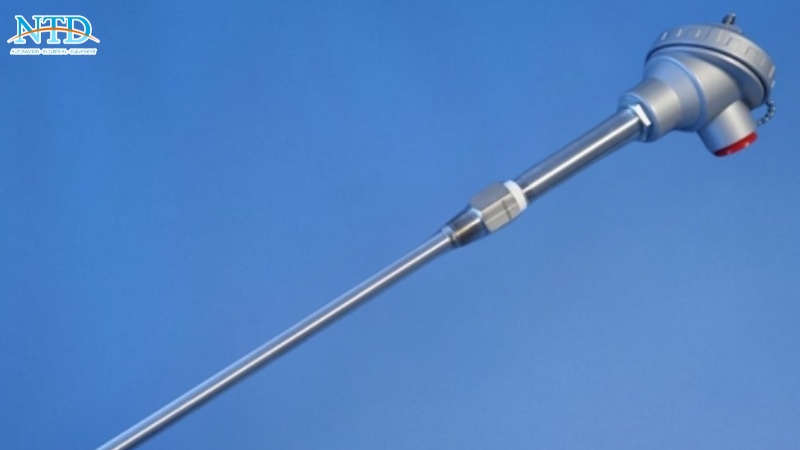

Cảm biến nhiệt độ RTD (Resistance Temperature Detector) là loại cảm biến đo nhiệt độ dựa trên sự thay đổi điện trở của vật liệu theo nhiệt độ. Thường sử dụng dây bạch kim (Platinum) (Pt100, Pt1000), RTD nổi bật nhờ độ chính xác cao và khả năng đo lặp lại ổn định. Điểm đặc trưng của cảm biến RTD là điện trở tăng khi nhiệt độ tăng. Ví dụ, Pt100 có điện trở 100Ω ở 0°C, tăng dần theo nhiệt độ.

RTD thường được dùng trong các ngành như: chế biến thực phẩm, dược phẩm, sản xuất hóa chất, HVAC và hệ thống tự động công nghiệp, nhờ khả năng đo nhiệt độ chính xác và bền bỉ.

Cảm biến nhiệt điện trở (RTD) có nhiều biến thể khác nhau, được phân loại theo vật liệu, cấu tạo, cấu hình hoặc độ chính xác. Việc lựa chọn loại phù hợp sẽ tùy thuộc vào yêu cầu cụ thể của ứng dụng, chẳng hạn như phạm vi nhiệt độ, độ ổn định và điều kiện môi trường. Dưới đây là các cách phân loại chính:

Phân theo vật liệu

• RTD bạch kim (Platinum, Pt-RTD): Đây là loại phổ biến nhất nhờ mối quan hệ tuyến tính giữa điện trở và nhiệt độ, độ ổn định cao và khả năng lặp lại tốt. Các ví dụ thường gặp là Pt100 (100 Ω ở 0°C), Pt500 và Pt1000.
• RTD Niken: Ít phổ biến hơn bạch kim và thường được dùng trong các ứng dụng nhiệt độ thấp.
• RTD Đồng: Thường chỉ sử dụng trong các trường hợp đặc thù, nơi các đặc tính của đồng phù hợp hơn.

Phân theo cấu trúc

• RTD quấn dây: Dây bạch kim được quấn quanh lõi cách điện, cho độ chính xác cao và phạm vi nhiệt độ rộng, nhưng kích thước lớn hơn.
• RTD màng mỏng: Một lớp bạch kim mỏng được phủ trên nền gốm, nhỏ gọn hơn và chi phí thấp hơn so với RTD quấn dây, nhưng có thể kém ổn định theo thời gian.

Phân theo cấu hình đấu dây

• 2 dây: Thiết lập đơn giản nhưng dễ bị sai số do điện trở dây dẫn.
• 3 dây: Phổ biến nhất, cho phép bù trừ điện trở dây dẫn và tăng độ chính xác mà không quá phức tạp.
• 4 dây: Độ chính xác cao nhất vì loại bỏ hoàn toàn ảnh hưởng từ dây dẫn, nhưng yêu cầu đấu nối và xử lý phức tạp hơn.

Phân theo hệ số nhiệt độ

• Đường cong Châu Âu (DIN/IEC 60751): Alpha = 0,00385 Ω/Ω/°C, là tiêu chuẩn phổ biến toàn cầu.
• Đường cong Mỹ (American Curve): Alpha = 0,00392 Ω/Ω/°C, thường dùng trong công nghiệp Mỹ.

Phân theo độ chính xác

• Hạng A, B, C: Loại A có độ chính xác cao nhất, trong khi loại C kém chính xác hơn.

Trong thực tế, RTD bạch kim, đặc biệt là Pt100 với cấu hình 3 dây hoặc 4 dây, thường được ưu tiên nhờ độ tin cậy và độ chính xác cao. Tuy nhiên, việc chọn RTD còn phải dựa trên điều kiện vận hành, yêu cầu về phạm vi nhiệt độ và độ chính xác mong muốn.

Cấu tạo và nguyên lý của cảm biến nhiệt độ RTD

Cảm biến RTD hoạt động dựa trên điện trở thay đổi theo nhiệt độ, với phần tử chính làm từ kim loại tinh khiết như bạch kim. Cấu tạo gồm phần tử cảm biến, vỏ bảo vệ, dây dẫn và hộp nối, kết hợp với các cấu hình dây khác nhau để đạt độ chính xác cao. RTD thích hợp cho các ứng dụng cần đo nhiệt độ chính xác và ổn định trong phạm vi rộng, từ môi trường công nghiệp đến nghiên cứu khoa học.

1. Nguyên lý hoạt động của RTD

Cảm biến nhiệt điện trở (RTD - Resistance Temperature Detector) hoạt động dựa trên nguyên lý điện trở thay đổi theo nhiệt độ. Các phần tử cảm biến RTD thường được làm từ kim loại tinh khiết, phổ biến nhất là bạch kim. Khi nhiệt độ tăng, điện trở của kim loại tăng; khi nhiệt độ giảm, điện trở giảm. Sự thay đổi điện trở này được đo bằng các mạch điện, từ đó tính toán nhiệt độ chính xác và đáng tin cậy.

Điều này làm cho RTD trở thành lựa chọn ưu việt trong các ứng dụng cần độ chính xác cao, như:

• Quá trình công nghiệp và sản xuất
• Thí nghiệm phòng lab
• Các thiết bị y tế hoặc hàng không vũ trụ

Bạch kim được ưa chuộng vì:

• Chống ăn mòn tốt
• Độ ổn định lâu dài
• Phạm vi đo rộng: từ -200 °C đến 850 °C

Ngoài bạch kim, một số RTD sử dụng niken hoặc đồng, nhưng chỉ thích hợp cho các ứng dụng giới hạn.

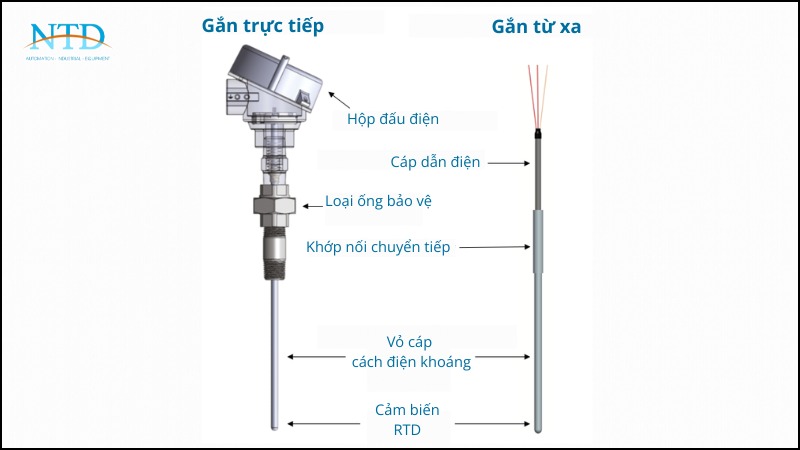

2. Cấu tạo của cảm biến RTD

Tuy cảm biến điện trở RTD có 2 dạng phổ biến đó là củ hành (có dây ở trên đầu cảm ứng) và dây nhưng đều có cấu tạo khá tương đồng với các bộ phận sau:

Phần tử cảm biến (Sensing element)

Có hai loại phổ biến, đó là:

• Wire wound (cuộn dây): Gồm một cuộn dây bạch kim. Điện trở thay đổi theo nhiệt độ, mang lại độ chính xác và ổn định cao trong phạm vi rộng (-200 °C đến 850 °C).
• Thin film (màng mỏng): Đây là là lớp điện trở bạch kim được tạo hình trên nền gốm với phạm vi đo hẹp hơn: -50 °C đến 400 °C và độ chính xác phụ thuộc vào dải nhiệt độ đo.

Vỏ bảo vệ (Sheath)

• Vỏ bảo vệ giúp bảo vệ phần tử cảm biến khỏi môi trường khắc nghiệt.
• Thường làm bằng thép không gỉ 316 với điện trở cách điện cao (500 MΩ ở 250V).
• Đường kính vỏ phổ biến: 1/8", 3/16", 1/4".

Dây dẫn và kết nối

• Dây dẫn nối phần tử cảm biến với thiết bị đọc tín hiệu.
• Có các cấu hình dây: 2 dây, 3 dây, 4 dây, mỗi loại có ưu nhược điểm riêng về độ chính xác.
• RTD có thể sử dụng cáp cách điện khoáng (MI) với các loại dây kéo dài (lag) khác nhau, ví dụ như nipple union nipple lag.
• Có hai kiểu lắp đặt: gắn trực tiếp (direct mount) hoặc gắn từ xa (remote mount), giúp linh hoạt trong nhiều ứng dụng.

Hộp nối hoặc đầu nối (Terminal head)

• Gắn trực tiếp trên đầu dò hoặc qua dây kéo dài.
• Cho phép kết nối an toàn với hệ thống đo và dễ bảo trì.

Xem thêm: Cách cài đặt cảm biến nhiệt độ chuẩn xác từ A-Z

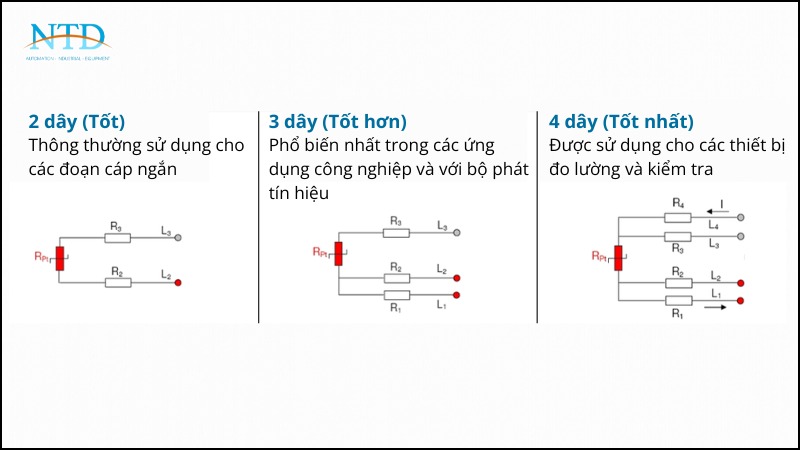

3. Nguyên lý đo và cấu hình dây

RTD là thiết bị thụ động, cần một dòng điện kích thích để tạo tín hiệu điện trở. Có ba cấu hình dây chính:

• Hai dây (2-wire): Phù hợp cho cáp ngắn, sai số có thể lớn do điện trở dây dẫn cộng vào điện trở cảm biến.
• Ba dây (3-wire): Phổ biến nhất, thường dùng với bộ truyền. Nếu ba dây dài bằng nhau, điện trở dây dẫn có thể được bù trừ, cải thiện độ chính xác.
• Bốn dây (4-wire): Cho kết quả đo chính xác nhất, thường dùng trong kiểm tra và đo lường chuyên nghiệp.

Xem thêm: Cảm biến nhiệt độ PT100 là gì? Nguyên lý và ứng dụng thực tế

Sự khác nhau giữa cảm biến nhiệt độ RTD với TC (can nhiệt Thermocouple)

Hiện nay có hai loại cảm biến nhiệt độ phổ biến nhất là nhiệt điện trở (RTD) và cặp nhiệt điện (Thermocouple - TC). Mỗi loại đều có ưu điểm và hạn chế riêng, phù hợp với những ứng dụng khác nhau. Hiểu rõ sự khác biệt giữa RTD và TC sẽ giúp bạn lựa chọn được thiết bị đo nhiệt độ hiệu quả và tối ưu cho từng nhu cầu cụ thể.

Một số lưu ý cần biết khi chọn cảm biến nhiệt độ RTD

Việc lựa chọn cảm biến nhiệt độ RTD phù hợp đóng vai trò quan trọng trong độ chính xác và độ ổn định của hệ thống đo. Dưới đây là những yếu tố cần cân nhắc trước khi quyết định sử dụng RTD cho một ứng dụng cụ thể.

1. Phạm vi nhiệt độ đo

Mỗi loại RTD chỉ hoạt động hiệu quả trong một dải nhiệt độ nhất định. Ví dụ, RTD bạch kim (Pt100, Pt1000) có thể đo trong dải rộng và ổn định, trong khi RTD niken hoặc đồng thường chỉ phù hợp cho nhiệt độ thấp. Cần chọn cảm biến có dải đo phù hợp với điều kiện thực tế để đảm bảo tuổi thọ và độ chính xác.

2. Độ chính xác và cấp sai số

RTD được phân loại theo các cấp như Class A, B hoặc C. Các ứng dụng yêu cầu độ chính xác cao (phòng thí nghiệm, quy trình sản xuất quan trọng) nên ưu tiên RTD Class A. Với các ứng dụng thông thường, Class B có thể đáp ứng tốt và tiết kiệm chi phí hơn.

3. Cấu hình đấu dây

Cấu hình 2 dây, 3 dây hay 4 dây ảnh hưởng trực tiếp đến sai số đo:

• RTD 2 dây dễ lắp đặt nhưng dễ bị ảnh hưởng bởi điện trở dây dẫn.

• RTD 3 dây là lựa chọn phổ biến trong công nghiệp vì cân bằng tốt giữa độ chính xác và chi phí.

• RTD 4 dây cho độ chính xác cao nhất, phù hợp với các hệ thống đo lường yêu cầu khắt khe.

4. Vật liệu và kiểu cấu tạo

RTD quấn dây cho độ ổn định và chính xác cao, phù hợp với môi trường khắc nghiệt và dải nhiệt rộng. Trong khi đó, RTD màng mỏng có kích thước nhỏ gọn, đáp ứng nhanh và chi phí thấp hơn, phù hợp với các ứng dụng phổ thông.

5. Điều kiện môi trường lắp đặt

Cần xem xét các yếu tố như độ rung, độ ẩm, hóa chất ăn mòn hoặc áp suất cao. Trong môi trường khắc nghiệt, nên chọn RTD có vỏ bảo vệ (inox, thép chịu nhiệt) và cấp bảo vệ phù hợp để đảm bảo độ bền lâu dài.

6. Khả năng tương thích với thiết bị đo

RTD phải tương thích với bộ hiển thị, PLC hoặc bộ điều khiển nhiệt đang sử dụng (chuẩn Pt100, Pt1000, hệ số alpha…). Việc không tương thích có thể dẫn đến sai số hoặc không đọc được tín hiệu.

7. Thời gian đáp ứng

Các ứng dụng cần phản hồi nhanh với sự thay đổi nhiệt độ nên ưu tiên RTD có kích thước nhỏ hoặc dạng màng mỏng. Ngược lại, với các quá trình nhiệt ổn định, thời gian đáp ứng không phải yếu tố quá quan trọng.

Nếu bạn đang tìm kiếm cảm biến nhiệt độ RTD chính hãng, độ chính xác cao và độ bền vượt trội, NTD tự hào là nhà phân phối chính hãng của Yamari và Ashcroft - các thương hiệu hàng đầu thế giới trong lĩnh vực sản xuất cảm biến nhiệt và thiết bị đo lường công nghiệp.

Sản phẩm do NTD cung cấp đảm bảo nguồn gốc rõ ràng, tiêu chuẩn quốc tế, đa dạng chủng loại (Pt100, Pt1000, 2 dây - 3 dây - 4 dây) và phù hợp cho nhiều ngành như sản xuất, năng lượng, hóa chất, HVAC và tự động hóa.

Bên cạnh đó khách hàng luôn được các chuyên gia của hãng cũng như đội ngũ kỹ thuật viên dày dặn kinh nghiệm của NTD Automation tư vấn lựa chọn RTD đúng ứng dụng, giúp khách hàng tối ưu chi phí, nâng cao độ chính xác đo và đảm bảo vận hành ổn định lâu dài. Đặc biệt với chính sách bảo hành rõ ràng theo tiêu chuẩn của hãng giúp khách hàng an tâm sử dụng lâu dài.

Hy vọng những chia sẻ trong bài viết đã giúp bạn hiểu rõ hơn về các lưu ý khi chọn cảm biến nhiệt độ RTD. Nếu bạn cần tư vấn thêm về sản phẩm chính hãng hoặc tư vấn kỹ thuật chuyên sâu, hãy liên hệ NTD Automation - đối tác tin cậy của Yamari và Ashcroft. đồng hành cùng bạn trong mọi giải pháp đo lường nhiệt độ chính xác và bền bỉ.
