Trong các hệ thống tự động hóa công nghiệp, việc truyền tải và xử lý tín hiệu giữa các thiết bị khác nhau luôn là yếu tố quan trọng. Bộ chuyển đổi tín hiệu (Signal Converter) chính là giải pháp giúp kết nối và tương thích hoàn hảo giữa các loại tín hiệu khác nhau. Bài viết này sẽ giúp bạn hiểu rõ bộ chuyển đổi tín hiệu là gì, nguyên lý hoạt động, các loại phổ biến và địa chỉ mua sản phẩm chất lượng cao.
Bộ chuyển đổi tín hiệu là gì?

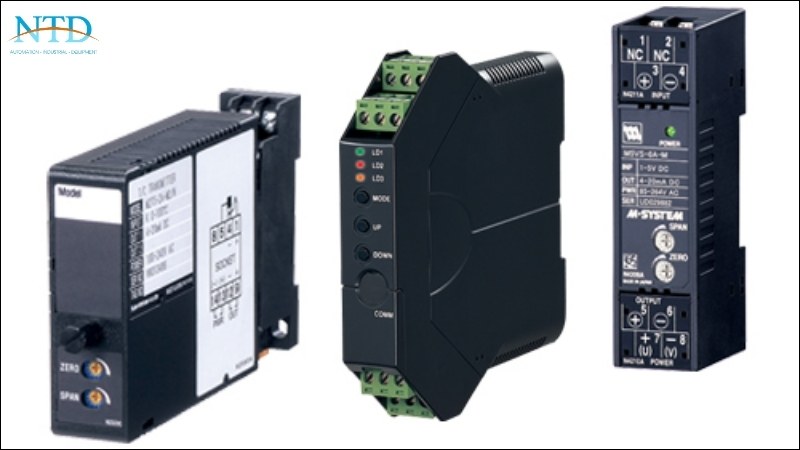

Bộ chuyển đổi tín hiệu là thiết bị điện tử chuyên dụng dùng để chuyển đổi một dạng tín hiệu đầu vào (input) thành dạng tín hiệu đầu ra (output) khác, đảm bảo tương thích với các thiết bị thu thập dữ liệu, PLC, SCADA hay bộ điều khiển trong hệ thống công nghiệp.
Các loại tín hiệu phổ biến trong công nghiệp bao gồm:
- Tín hiệu điện áp: 0-10V, 0-5V
- Tín hiệu dòng điện: 4-20mA (phổ biến nhất), 0-20mA
- Tín hiệu dòng lớn: 0-5A, 0-1A từ biến dòng (CT)
Bộ chuyển đổi tín hiệu giúp loại bỏ sự không tương thích giữa cảm biến và thiết bị điều khiển, đồng thời giảm thiểu nhiễu, suy hao tín hiệu khi truyền xa.
Nguyên lý hoạt động của bộ chuyển đổi tín hiệu
Nguyên lý hoạt động của bộ chuyển đổi tín hiệu dựa trên việc nhận tín hiệu analog đầu vào, xử lý (khuếch đại, cách ly, tuyến tính hóa, chuyển đổi tỷ lệ) rồi xuất ra tín hiệu analog mong muốn.
Ví dụ:
- Với bộ chuyển đổi tín hiệu 0-10V sang 4-20mA: Thiết bị nhận điện áp 0-10V, sau đó dùng mạch điện tử chuyển đổi tuyến tính thành dòng điện 4-20mA (0V → 4mA, 10V → 20mA).
- Với bộ chuyển đổi tín hiệu 4-20mA sang 0-10V: Dòng điện 4-20mA được chuyển thành điện áp tương ứng (4mA → 0V, 20mA → 10V) thông qua điện trở chính xác và mạch khuếch đại.
Nhiều model cao cấp còn tích hợp cách ly quang (galvanic isolation) để bảo vệ thiết bị khỏi nhiễu điện từ, sốc điện và tăng độ bền.
Phân loại các bộ chuyển đổi tín hiệu analog phổ biến
Trong phần này, NTD Automation sẽ giới thiệu một số loại bộ chuyển đổi tín hiệu được sử dụng nhiều nhất trong công nghiệp hiện nay:
- Bộ chuyển đổi tín hiệu 0-10V sang 4-20mA: Loại phổ biến nhất, dùng để chuyển tín hiệu điện áp từ cảm biến, biến tần, bộ điều khiển PID sang tín hiệu dòng 4-20mA – loại tín hiệu ít bị ảnh hưởng bởi nhiễu và phù hợp truyền xa (hàng trăm mét).
- Bộ chuyển đổi tín hiệu 0-5A sang 4-20mA: Thường dùng cho biến dòng (CT) đo dòng điện lớn (điện lực, động cơ). Tín hiệu dòng AC/DC 0-5A được chuyển đổi thành tín hiệu chuẩn 4-20mA để đưa về PLC hoặc bộ hiển thị.
- Bộ chuyển đổi tín hiệu 4-20mA sang 0-10V: Ngược lại với loại trên, dùng để chuyển tín hiệu dòng 4-20mA (từ cảm biến áp suất, mức, lưu lượng…) về điện áp 0-10V cho các thiết bị chỉ nhận tín hiệu điện áp (một số inverter, recorder cũ).
- Bộ chuyển đổi tín hiệu 4-20mA: Đa năng Bao gồm các model có thể chuyển đổi hai chiều (4-20mA ↔ 0-10V), cách ly, chia tín hiệu (1 input → nhiều output), hỗ trợ Modbus… rất linh hoạt cho hệ thống phức tạp.
Mua bộ chuyển đổi tín hiệu chất lượng ở đâu?
Khi chọn bộ chuyển đổi tín hiệu, chất lượng và độ bền là yếu tố quyết định. Thương hiệu M-System (MG) của Nhật Bản được đánh giá cao trong ngành tự động hóa nhờ độ chính xác cao, khả năng cách ly tốt, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
Xem thêm: Các thiết bị chuyên đổi tín hiệu của MG, bền bỉ và mạnh mẽ
NTD Automation tự hào là đại lý phân phối chính hãng M-System (MG) tại Việt Nam, cung cấp sản phẩm chính hãng 100%, đầy đủ CO/CQ.
- Đa dạng model: bộ chuyển đổi tín hiệu 4-20mA, bộ chuyển đổi tín hiệu 4-20mA sang 0-10V, bộ chuyển đổi tín hiệu 0-10V sang 4-20mA, bộ chuyển đổi tín hiệu 0-5A sang 4-20mA, và nhiều loại khác
- Giá cạnh tranh, hỗ trợ tư vấn kỹ thuật chuyên sâu
- Bảo hành chính hãng dài hạn
- Giao hàng nhanh toàn quốc, hỗ trợ lắp đặt và vận hành
Nếu bạn đang tìm kiếm bộ chuyển đổi tín hiệu đáng tin cậy cho hệ thống tự động hóa của mình, hãy liên hệ ngay với NTD Automation để được tư vấn và báo giá tốt nhất!
