Trong các hệ thống công nghiệp và tự động hóa, cảm biến nhiệt độ đóng vai trò quan trọng trong việc đo lường và kiểm soát nhiệt độ môi trường, thiết bị hay chất lỏng. Việc cài đặt cảm biến nhiệt độ hay đấu dây đúng cách giúp đảm bảo độ chính xác, độ ổn định và an toàn cho hệ thống.
Bài viết này sẽ hướng dẫn chi tiết các bước cách lắp cảm biến nhiệt độ, cách đấu cảm biến nhiệt độ 2 dây, 3 dây, cũng như cách đấu dây PT100 phổ biến.
1. Cách lắp cảm biến nhiệt độ
Việc lắp đặt cảm biến nhiệt độ đúng vị trí và đúng hướng là yếu tố quan trọng để đảm bảo kết quả đo chính xác:
- Chọn vị trí lắp: Nơi cần đo nhiệt độ thực tế, tránh gần nguồn nhiệt gây nhiễu.
- Khoan hoặc bắt giá đỡ: Với cảm biến dạng đầu dò, bạn có thể khoan hoặc bắt giá đỡ cố định.
- Chú ý hướng đầu dò: Đầu dò cảm biến nên tiếp xúc trực tiếp với môi trường cần đo, tránh lỏng lẻo.
- Chống ẩm và cách điện: Với cảm biến điện trở PT100 hoặc cảm biến nhiệt điện trở, cần đảm bảo chống ẩm và cách điện tốt.
2. Cách đấu dây cảm biến nhiệt độ
Sau khi đã hiểu rõ nguyên lý và ứng dụng của các loại cảm biến nhiệt độ, bước quan trọng tiếp theo là nắm được cách đấu dây đúng kỹ thuật. Việc đấu dây chuẩn không chỉ giúp cảm biến hoạt động ổn định, mà còn đảm bảo độ chính xác cao trong suốt quá trình đo lường. Tuỳ vào loại cảm biến 2 dây, 3 dây hay PT100 mà cách đấu nối sẽ khác nhau. Dưới đây là hướng dẫn chi tiết cho từng trường hợp giúp bạn thao tác nhanh, đúng và an toàn.

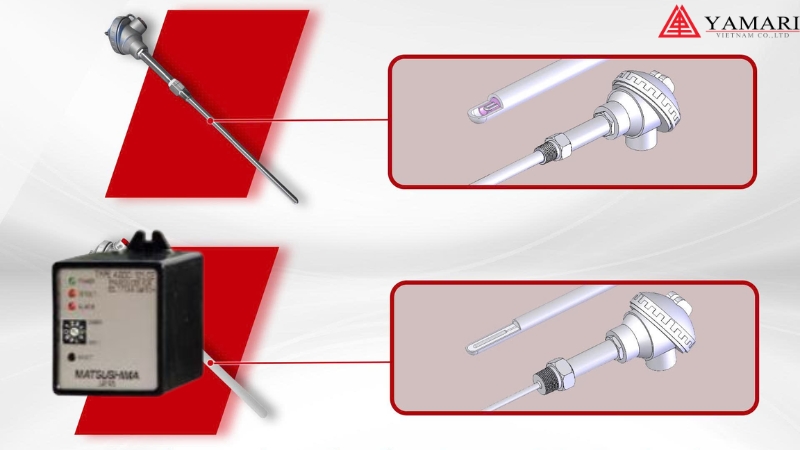

2.1. Cách đấu cảm biến nhiệt độ 2 dây
Cảm biến nhiệt độ 2 dây thường đơn giản, được sử dụng cho các ứng dụng không yêu cầu độ chính xác cao:
- Bước 1: Xác định 2 dây của cảm biến (thường có màu trắng hoặc đỏ).
- Bước 2: Nối trực tiếp 2 dây vào đầu vào cảm biến của bộ hiển thị hoặc PLC.
- Lưu ý: Độ chính xác có thể bị ảnh hưởng bởi độ dài dây, nên sử dụng dây ngắn và chất lượng tốt.
2.2. Cách đấu cảm biến nhiệt độ 3 dây
Cảm biến 3 dây thường là PT100 và được sử dụng khi yêu cầu độ chính xác cao, bù điện trở dây:
- Bước 1: Xác định 3 dây: hai dây cùng màu nối vào một cực, dây còn lại nối vào cực còn lại.
- Bước 2: Nối 2 dây cùng màu với đầu vào âm hoặc cực cảm biến của bộ hiển thị/PLC.
- Bước 3: Dây thứ 3 nối vào đầu vào dương hoặc cực đối diện.
- Lưu ý: Kiểm tra kỹ sơ đồ đấu dây của thiết bị, tránh nhầm dây dẫn gây sai số.
2.3. Cách đấu dây PT100
- PT100 2 dây: Đấu tương tự như cảm biến 2 dây, đơn giản nhưng dễ sai số khi dây dài.
- PT100 3 dây: Giúp bù điện trở dây, độ chính xác cao hơn, thường dùng cho công nghiệp.
- PT100 4 dây (nếu có): Dùng trong môi trường đòi hỏi cực kỳ chính xác, bù hoàn toàn điện trở dây.
Xem thêm: Cảm biến nhiệt độ PT100 là gì? Nguyên lý và ứng dụng thực tế
3. Lưu ý khi cài đặt và đấu cảm biến nhiệt độ
- Luôn kiểm tra kỹ sơ đồ đấu dây của cảm biến trước khi kết nối.
- Sử dụng dây dẫn chất lượng, cách điện tốt, tránh nhiễu tín hiệu.
- Khi đấu dây PT100, chú ý bù điện trở dây để đảm bảo kết quả đo chính xác.
- Đảm bảo cảm biến tiếp xúc tốt với môi trường đo, không bị rung lắc hoặc lỏng lẻo.
- Sau khi đấu xong, kiểm tra tín hiệu đo trước khi đưa vào vận hành chính thức.
