CẢM BIẾN RADAR: KHÁI NIỆM, PHÂN LOẠI VÀ ỨNG DỤNG THỰC TẾ

Trong bối cảnh tự động hóa công nghiệp và nhà máy thông minh phát triển mạnh mẽ, cảm biến radar ngày càng được sử dụng rộng rãi nhờ khả năng đo chính xác, ổn định và hoạt động tốt trong môi trường khắc nghiệt. Bài viết dưới đây sẽ giúp bạn hiểu rõ cảm biến radar là gì, các loại phổ biến, nguyên lý hoạt động và ứng dụng thực tế.

Cảm biến radar là gì?

Cảm biến radar (Radar Sensor) còn được gọi là cảm biến vi sóng, là thiết bị sử dụng sóng điện từ tần số cao (thường nằm trong dải vi sóng) để phát hiện, đo khoảng cách, mức, tốc độ hoặc sự hiện diện của vật thể.

Nguyên lý chung của cảm biến radar là phát sóng radar về phía mục tiêu và thu lại sóng phản xạ, từ đó tính toán khoảng cách hoặc các thông số cần đo dựa trên thời gian và tần số sóng phản hồi. Một số ưu điểm nổi bật của cảm biến radar đó là:

• Không bị ảnh hưởng bởi bụi, khói, hơi nước, nhiệt độ, ánh sáng
• Hoạt động ổn định trong môi trường khắc nghiệt
• Độ chính xác cao, bảo trì thấp
• Phù hợp cho nhiều ngành: công nghiệp, giao thông, nhà thông minh

Giải đáp cảm biến radar gồm những loại nào và ứng dụng ra sao?

Tùy vào mục đích đo và ứng dụng, cảm biến radar được chia thành nhiều loại khác nhau. Trong phần này, NTD Automation sẽ giới thiệu các nhóm cảm biến radar phổ biến nhất hiện nay.

1. Cảm biến đo mức radar (Level Sensor): Đo mức chất lỏng, rắn trong bồn, gồm loại không tiếp xúc (phổ biến) và tiếp xúc.

Cảm biến đo mức radar được sử dụng để đo mức chất lỏng, chất rắn, bột, hạt trong bồn chứa, silo hoặc thùng kín. Thiết bị này giúp việc đo chính xác ngay cả khi có bọt, hơi nước, áp suất và nhiệt độ cao.

Phân loại

• Radar không tiếp xúc (phổ biến nhất): Gắn trên đỉnh bồn, không tiếp xúc trực tiếp với môi chất
• Radar tiếp xúc (guided wave radar): Sóng radar truyền dọc theo que dò

Ứng dụng thực tế

• Đo mức nước, hóa chất, dầu, axit
• Đo mức vật liệu rời trong silo (xi măng, hạt nhựa, bột)
• Nhà máy hóa chất, thực phẩm, năng lượng, xử lý nước

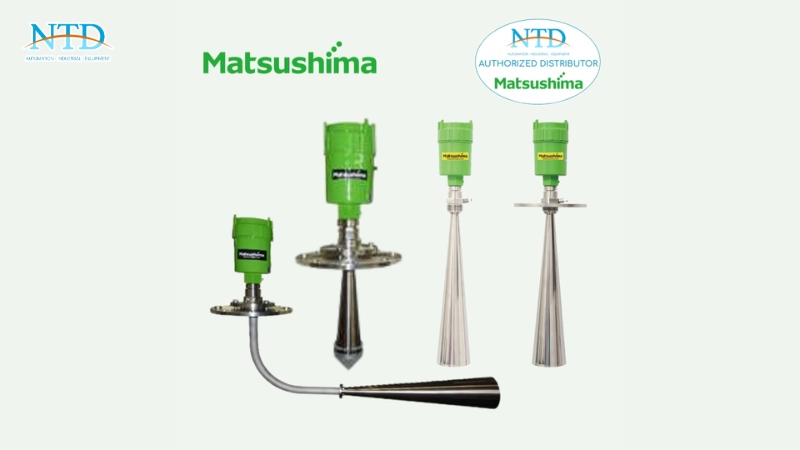

Xem thêm: Cảm biến đo mức của Matsushima, tiêu chuẩn Nhật Bản bền bỉ, chất lượng

Matsushima là thương hiệu uy tín đến từ Nhật Bản, chuyên cung cấp các thiết bị đo lường và giám sát công nghiệp chất lượng cao. Trong đó, cảm biến radar đo mức Matsushima là giải pháp được nhiều nhà máy tin dùng nhờ khả năng đo chính xác và ổn định trong các điều kiện làm việc khắc nghiệt.

Cảm biến radar đo mức sử dụng sóng radar để đo mức chất lỏng, chất rắn, bột và vật liệu dạng hạt trong bồn chứa, silo hoặc thùng kín. Nhờ nguyên lý đo không phụ thuộc vào môi trường, thiết bị vẫn hoạt động hiệu quả ngay cả khi có bọt, hơi nước, bụi, áp suất hoặc nhiệt độ cao, nơi mà cảm biến hồng ngoại hay siêu âm thường gặp nhiều hạn chế.

NTD Automation là đại lý phân phối chính thức các sản phẩm Matsushima, mang đến cho khách hàng tại Việt Nam giải pháp cảm biến radar đo mức chính hãng, chất lượng cao, đáp ứng tiêu chuẩn kỹ thuật khắt khe của ngành công nghiệp hiện đại.

Với kinh nghiệm trong lĩnh vực thiết bị tự động hóa, NTD Automation không chỉ cung cấp sản phẩm mà còn hỗ trợ tư vấn lựa chọn cảm biến phù hợp, kỹ thuật lắp đặt và vận hành, giúp doanh nghiệp tối ưu hiệu quả đo lường và vận hành hệ thống.

2. Cảm biến radar đo khoảng cách (Distance Sensor): Đo khoảng cách đến vật thể, hoạt động tốt trong điều kiện khắc nghiệt (bụi, khói).

Cảm biến radar đo khoảng cách dùng để xác định khoảng cách từ cảm biến đến vật thể, dựa trên thời gian sóng radar truyền đi và quay về.

Ứng dụng phổ biến

• Đo khoảng cách trong môi trường nhiều bụi, khói
• Hệ thống tự động hóa, logistics
• Thiết bị công nghiệp ngoài trời
• Ứng dụng trên phương tiện di chuyển như ô tô
• Ứng dụng trong hạ tầng đô thị

So với các công nghệ khác, cảm biến radar đo khoảng cách hoạt động ổn định hơn trong môi trường nhiều bụi, khói, mưa hoặc ánh sáng yếu. Trong khi cảm biến quang học dễ bị suy giảm tín hiệu do ánh sáng và bụi, còn cảm biến siêu âm chịu ảnh hưởng lớn bởi nhiệt độ và gió, radar vẫn duy trì độ chính xác cao.

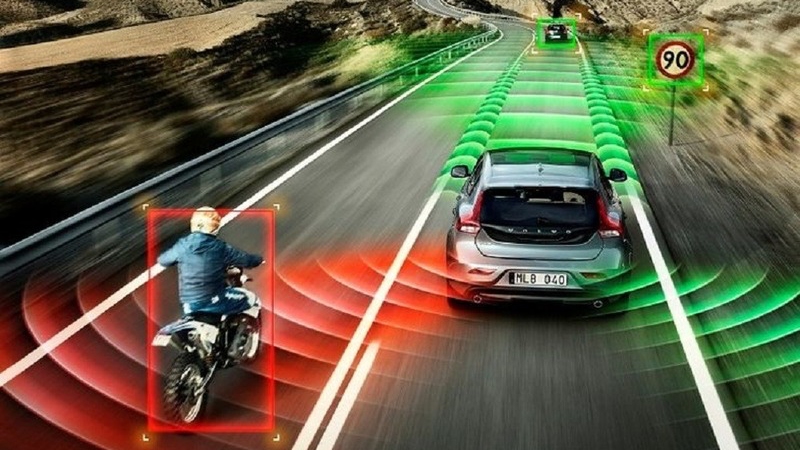

3. Cảm biến phát hiện vật cản (Obstacle Detection): Phát hiện chướng ngại vật, như trong ô tô tự hành, robot.

Đây là một dạng ứng dụng mở rộng của cảm biến radar đo khoảng cách, chuyên dùng để phát hiện chướng ngại vật. Radar giúp phát hiện vật cản sớm, chính xác ngay cả khi trời tối, sương mù hoặc khói bụi.

Ứng dụng tiêu biểu

• Ô tô tự hành, xe nâng tự động (AGV)
• Robot công nghiệp
• Hệ thống hỗ trợ lái xe (ADAS)

4. Cảm biến đo tốc độ (Speed Sensor): Đo tốc độ của phương tiện, vật thể, không bị ảnh hưởng bởi khói bụi.

Cảm biến radar đo tốc độ dựa trên hiệu ứng Doppler, cho phép đo vận tốc của vật thể chuyển động mà không cần tiếp xúc. Ưu điểm lớn là không bị ảnh hưởng bởi môi trường, khác với các cảm biến quang.

Ứng dụng thực tế

• Đo tốc độ phương tiện giao thông
• Kiểm soát băng tải, dây chuyền sản xuất
• Hệ thống an toàn công nghiệp

5. Cảm biến hiện diện (Presence Sensor): Phát hiện sự có mặt của người, vật thể (ví dụ: cảm biến trong nhà thông minh).

Cảm biến hiện diện radar có khả năng phát hiện sự có mặt của người hoặc vật thể, kể cả chuyển động rất nhỏ. So với cảm biến hồng ngoại, cảm biến hiện diện radar phát hiện chính xác hơn và không phụ thuộc vào nhiệt độ cơ thể.

Ứng dụng phổ biến

• Nhà thông minh (bật/tắt đèn, điều hòa)
• Văn phòng, trung tâm thương mại
• Hệ thống an ninh

Cấu tạo và nguyên lý của cảm biến radar

Hiện nay, cảm biến radar có rất nhiều loại nhưng cấu tạo và nguyên lý cũng không quá khác biệt.

Cấu tạo cơ bản

• Bộ phát sóng radar (Transmitter)
• Ăng-ten phát và thu sóng
• Bộ xử lý tín hiệu
• Ngõ ra tín hiệu (4-20 mA, HART, Modbus, IO-Link…)

Nguyên lý hoạt động

• Cảm biến phát sóng radar về phía vật thể
• Sóng radar phản xạ lại khi gặp bề mặt mục tiêu
• Bộ xử lý phân tích tín hiệu phản hồi
• Tính toán khoảng cách, mức, tốc độ hoặc sự hiện diện

Nhờ nguyên lý này, cảm biến đo mức radar và cảm biến radar đo khoảng cách đều cho kết quả chính xác, ổn định và ít sai số.

So sánh cảm biến radar với cảm biến hồng ngoại và siêu âm chi tiết, dễ hiểu nhất

Mong rằng qua bài viết này bạn đã hiểu rõ hơn về cảm biến radar và để nhận được tư vấn chi tiết về cách dùng và lựa chọn sản phẩm phù hợp, hãyy liên hệ ngay với NTD Automation.
