Duplex Control Panel-DUPLEX-UP- T/10HP

Quyết Tiến | 10:58 13/09/2023

Bảng điều khiển Duplex là bảng điều khiển máy bơm đôi phù hợp để sử dụng trong nhà và điều khiển máy bơm bể phốt, bộ tăng áp cũng như máy bơm giếng khoan và máy bơm giếng khoan, đồng thời có tính năng tự động chuyển đổi theo tiêu chuẩn.

DUPLEX-UP được thiết kế để điều khiển hai động cơ hoặc máy bơm điện được sử dụng trong hệ thống điều áp hoặc trong các ứng dụng hút cạn giếng hoặc bể chứa nước bằng công tắc phao hoặc công tắc áp suất đa tiếp điểm.

Hình ảnh 1: Duplex Control Panel-DUPLEX-UP- T/10HP

THÔNG SỐ KỸ THUẬT:

Bảng điều khiển điện tử;

Điện áp đầu vào 1~50/60 Hz 230V ±10% (model một pha DUPLEX-UP-M);

Điện áp đầu vào 3~50/60 Hz 400V ±10% (model DUPLEX-UP-T ba pha);

Đầu vào điện áp rất thấp cho công tắc phao dừng;

Đầu vào điện áp rất thấp cho công tắc phao n.2 khi khởi động;

Đầu vào điện áp rất thấp cho công tắc phao báo động mức tối đa;

Đầu vào điện áp rất thấp cho động cơ n.2 Klaxon;

Mạch trao đổi máy bơm có 4 độ trễ giữa lần khởi động của 2 máy bơm;

Khả năng loại trừ một máy bơm bị hỏng;

Bộ chọn bên trong để loại trừ bộ trao đổi máy bơm;

Các nút bấm để vận hành động cơ TỰ ĐỘNG TẮT-THỦ CÔNG (tạm thời THỦ CÔNG);

Đèn led xanh để bật nguồn;

Đèn led xanh N.2 cho động cơ vận hành;

Đèn led xanh N.2 để vận hành tự động;

Đèn led đỏ báo mực nước;

Đèn LED màu đỏ N.2 để cảnh báo bảo vệ động cơ quá tải;

Đèn báo N.2 màu đỏ báo động: động cơ Klaxon đang hoạt động;

Nút ấn N.2 để phục hồi khỏi sự bảo vệ;

Bảo vệ điện tử có thể điều chỉnh khi quá tải động cơ;

Thời gian kích hoạt bảo vệ: 5;

Cầu chì bảo vệ mạch phụ;

Cầu chì bảo vệ động cơ;

Đầu ra cảnh báo với các tiếp điểm có thể thay đổi được 5 A 250V (tải điện trở);

Công tắc chính có khóa cửa liên động;

Model một pha được điều chỉnh để lắp tụ điện (không bao gồm);

Hộp bằng nhựa ABS;

Đầu ra có giá đỡ cáp;

Bảo vệ IP55;

Nhiệt độ môi trường: -5/+40 °C;

Độ ẩm tương đối 50% ở 40°C (không ngưng tụ).

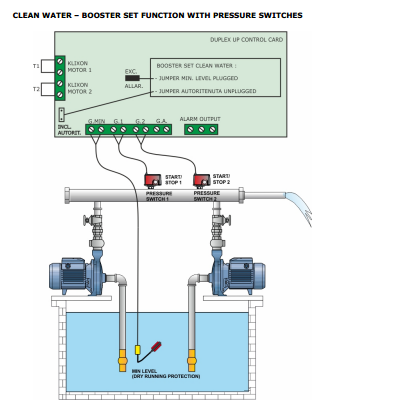

Hình ảnh 2: Ứng dụng của sản phẩm
