Azbil - Gas Flowmeter Model: MVF***

Liên hệ Còn hàng

Hãng Sản Xuất: Azbil

Xuất Xứ: Nhật Bản

Tình Trạng: Còn Hàng

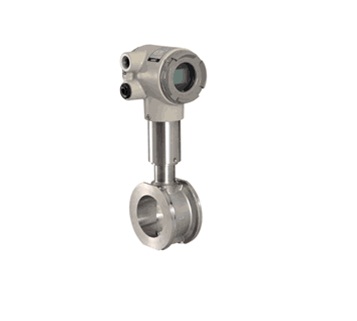

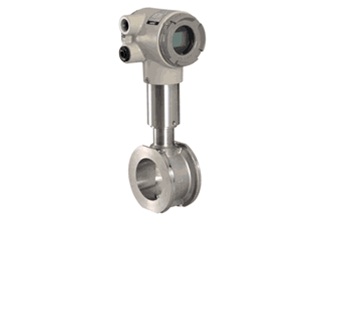

Micro Flow Vortex Gas Flowmeter

Model: MVF***

Lưu lượng khí dòng chảy lưu lượng Micro Vortex đạt được phạm vi đo lường rộng 100: 1 bằng cách sử dụng cảm biến Lưu lượng Micro, cảm biến vận tốc dòng chảy độc quyền của chúng tôi, để phục vụ như máy dò xoáy Karman.
Tích hợp các cơ chế bù nhiệt độ và áp suất vào thiết bị này giúp loại bỏ sự cần thiết phải bù nhiệt độ và áp suất bên ngoài, do đó lưu lượng kế này có thể làm giảm chi phí đáng kể.

Lưu lượng kế này lý tưởng cho việc quản lý tốc độ dòng chảy và quản lý tiêu thụ mỗi tòa nhà của khí đốt, các loại khí công nghiệp khác nhau và không khí nhà máy được sử dụng trong các quy trình sản xuất và thiết bị thử nghiệm.



Thông số kỹ thuật

Số mô hình

MVF050

MVF080

MVF100

MVF150

Khoan

50A

80A

100A

150A

Phạm vi tốc độ dòng chảy (phạm vi lưu lượng khối lượng khác nhau tùy thuộc vào áp suất vận hành)

Khi áp suất là 0,1 MPa

8 đến 428m³ / h
(bình thường)

11 đến 946m³ / h
(bình thường)

15 đến 1457m³ / h
(bình thường)

32 đến 3135m³ / h
(bình thường)

Khi áp suất là 0,3 MPa

9 đến 854m³ / h
(bình thường)

19 đến 1886m³ / h
(bình thường)

30 đến 2904m³ / h
(bình thường)

63 đến 6249m³ / h
(bình thường)

Khi áp suất là 0,5 MPa

13 đến 1280m³ / h
(bình thường)

29 đến 2826m³ / h
(bình thường)

44 đến 4352m³ / h
(bình thường)

94 đến 9364m³ / h
(bình thường)

Khi áp suất là 0,7 MPa

18 đến 1706m³ / h
(bình thường)

38 đến 3765m³ / h
(bình thường)

58 đến 5799m³ / h
(bình thường)

125 đến 12478m³ / h
(bình thường)

Khi áp suất là 0,98 MPa

23 đến 2302m³ / h
(bình thường)

51 đến 5081m³ / h
(bình thường)

79 đến 7825m³ / h
(bình thường)

169 đến 16838m³ / h
(bình thường)

Áp dụng các loại khí

Không khí, nitơ, argon, oxy (chọn số model với chế biến không chứa dầu), khí carbon dioxide, khí thành phố 13A, khí mê-tan, propane, butan
và các khí trơ khác và các loại khí hỗn hợp khác nhau ngoài phạm vi giới hạn nổ

Độ chính xác lưu lượng thể tích

± 2% rdg ở mức 14 m³ / h hoặc cao hơn

± 2% rdg ở 20 m³ / h hoặc cao hơn

± 2% rdg ở 29 m³ / h hoặc cao hơn

± 2% rdg ở 52 m³ / h hoặc cao hơn

Đối với không khí, liên quan đến lưu lượng khối lượng ở 23 ° C và 0,5 MPa. Giá trị này thay đổi tùy theo áp suất vận hành và phạm vi lưu lượng.

Độ chính xác sau khi bù nhiệt độ / áp suất

± 3,3% rdg ở 75 m³ / h (bình thường) khi áp suất là 0,5 MPa

± 3,3% rdg ở 110 m³ / h (bình thường) khi áp suất là 0,5 MPa

± 3,3% rdg ở mức 157 m³ / h (bình thường) khi áp suất là 0,5 MPa

± 3,3% rdg ở mức 287 m³ / h (bình thường) khi áp suất là 0,5 MPa

Giá trị này thay đổi tùy theo áp suất vận hành và phạm vi lưu lượng. Vì cảm biến áp suất đo được sử dụng như cảm biến áp suất, lỗi do thay đổi áp suất khí quyển không được bao gồm ở đây.

Tốc độ dòng chảy đo tối thiểu
(khi áp suất là 0,1 MPa)

8m³ / h
(bình thường)

11m³ / h
(bình thường)

15m³ / h
(bình thường)

32m³ / h
(bình thường)

Phạm vi áp lực hoạt động

Số mẫu: MVF *** 1CU * 011 ** 00: 0 đến 0,1 MPa (± 2% FS @ 23 ° C)
Số mẫu: MVF *** 3CU * 011 ** 00: 0 đến 0,3 MPa (± 2% FS @ 23 ° C)
Số mẫu: MVF *** 0CU * 011 ** 00: 0 đến 1,0 MPa (± 1% FS @ 23 ° C)

Kết nối

Kết nối Wafer

Cung cấp năng lượng

24 V DC

Khối lượng (kg)

6,3

6,6

9

17





Catalog

Document Name

Model No.

Document No.

Download

Flowmeters Selection Guide

MGG, NNK, MTG, MCB, GTX, MVC, RCX, MVF, CML, CMP, CMG, MCF, CMS, MQV, MPC

CA2-5100

Download

Micro Flow (µF) Gas Mass Flowmeter Selection Guide

CMP, MCS, MPC, MQV, CMS, MCF, CMG, MVF, CMF, CML

CP-PC-1333E

Download

Micro Flow Vortex Gas Flowmeter

MVF

CP-PC-1409E

Download



Product Specification Sheet





Document Name

Model No.

Document No.

Download

Micro Flow Vortex Gas Flowmeter

MVF

CP-SS-1831E

Download



User's Manual or Instrumentation Document





Document Name

Model No.

Document No.

Download

MVF Series Micro Flow Vortex Gas Flowmeter User's Manual: Communications

MVF

CP-SP-1183E

Download

MVF Series Micro Flow Vortex Gas Flowmeter

MVF

CP-SP-1190E

Download



-------------------------------------
