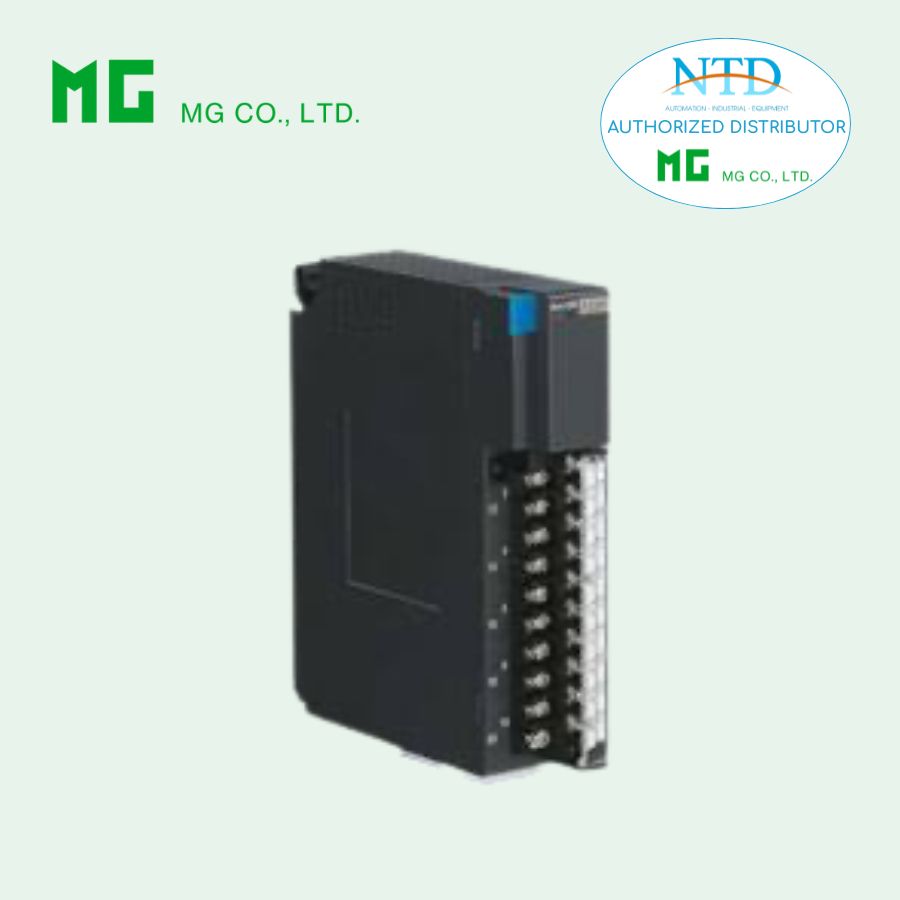

R3-US4 MG (M-System) là mô-đun đầu vào đa năng (Universal Input Module) thuộc dòng Remote I/O R3 Series, được thiết kế để tiếp nhận nhiều loại tín hiệu khác nhau trong hệ thống tự động hóa công nghiệp.
Thiết bị hỗ trợ 4 kênh đầu vào cách ly, có thể cấu hình để nhận các loại tín hiệu như điện áp DC, Thermocouple (T/C), RTD hoặc biến trở (Potentiometer). Việc cấu hình loại tín hiệu, dải đo, đơn vị nhiệt độ và các chế độ phát hiện lỗi được thực hiện thông qua phần mềm cấu hình PC R3CON.
Với khả năng xử lý nhiều loại tín hiệu trong cùng một module, R3-US4 M-System (MG) giúp giảm số lượng thiết bị cần sử dụng trong hệ thống, tăng tính linh hoạt khi thiết kế hệ thống đo lường và điều khiển.
NTD là đại lý phân phối chính hãng M-System (MG) tại Việt Nam, cung cấp các giải pháp Remote I/O, chuyển đổi tín hiệu và thiết bị đo lường công nghiệp.
Thông tin model
Model: R3-US4[1][2]
Cài đặt mặc định từ nhà máy
-
Đầu vào: điện áp DC ±12 V
-
Đơn vị nhiệt độ: °C
-
Burnout: Upscale
-
Bù nhiệt mối nối lạnh (CJC): ON
Số kênh đầu vào
4: 4 kênh
[1] Chế độ truyền thông
-
S: Single
-
W: Dual
[2] Tùy chọn (có thể chọn nhiều)
Độ chính xác đầu vào nhiệt độ
-
Trống: Độ chính xác tiêu chuẩn
-
/A: Độ chính xác cao
Tùy chọn khác
-
Trống: Không có
-
/Q: Tùy chọn đặc biệt
Tùy chọn /Q
Lớp phủ bảo vệ
-
/C01: Silicone coating
-
/C02: Polyurethane coating
-
/C03: Rubber coating
Cài đặt xuất xưởng
-
/SET: Thiết lập theo bảng đặt hàng (ESU-8449)
Sản phẩm liên quan
Phần mềm cấu hình
R3CON
Phần mềm dùng để:
-
Cấu hình loại tín hiệu đầu vào
-
Thiết lập dải đo
-
Cài đặt đơn vị nhiệt độ
-
Cấu hình chế độ burnout
Phần mềm có thể tải về từ website của hãng.
Cần sử dụng cáp chuyên dụng để kết nối module với máy tính.
Thông số kỹ thuật chung
Kết nối
-
Bus nội bộ: thông qua đế lắp R3-BSx
-
Đầu vào: terminal vít tháo rời M3 (moment siết 0.5 N·m)
-
Nguồn nội bộ: thông qua đế lắp R3-BSx
Vật liệu terminal
-
Thép mạ nickel
Cách ly
Input 1 → Input 2 → Input 3 → Input 4 → Bus nội bộ hoặc nguồn nội bộ
Cấu hình thiết bị
Thiết lập bằng phần mềm cấu hình PC R3CON
Có thể cấu hình:
-
Dải đầu vào
-
Loại tín hiệu đầu vào
-
Đơn vị nhiệt độ (°C hoặc °F)
-
Chế độ phát hiện đứt dây
Chế độ burnout (đối với T/C và RTD)
Có thể chọn:
-
Upscale
-
Downscale
-
Không phát hiện burnout
Chọn No Burnout giúp giảm sai số đo do điện trở dây dẫn và dòng phát hiện burnout.
Lưu ý:
-
Burnout không áp dụng cho đầu vào điện áp DC hoặc biến trở.
Bù nhiệt mối nối lạnh (CJC)
Áp dụng cho Thermocouple.
-
Có thể bật hoặc tắt bằng phần mềm cấu hình.
-
Cảm biến CJC được tích hợp tại terminal của từng kênh.
Chế độ chuyển đổi A/D
(đối với độ chính xác tiêu chuẩn)
Có thể chọn:
-
Tốc độ chuyển đổi thấp
-
Tốc độ chuyển đổi trung bình
Hiển thị trạng thái
RUN indicator
LED hai màu (đỏ/xanh)
-
Đỏ: Bus A hoạt động bình thường
-
Xanh: Bus B hoạt động bình thường
-
Vàng: cả hai bus hoạt động bình thường
ERR indicator
LED hai màu
-
Đỏ: phát hiện lỗi burnout
-
Xanh: hoạt động bình thường
Thông số đầu vào
Điện áp DC
-
Điện trở đầu vào: ≥ 600 kΩ
-
Dải đầu vào: theo bảng cấu hình của thiết bị
Thermocouple
-
Điện trở đầu vào: ≥ 600 kΩ
Dòng phát hiện burnout
-
Upscale: ≤ 130 nA
-
Downscale: ≤ 220 nA
-
No burnout: ≤ 10 nA
RTD (3 dây)
-
Điện áp kích thích:
1.25 V / (1.31 kΩ + điện trở tải) -
Điện trở dây dẫn tối đa:
20 Ω mỗi dây
Potentiometer
-
Điện áp kích thích:
1.25 V / (1.31 kΩ + tổng điện trở)
Điều kiện lắp đặt
-
Nhiệt độ hoạt động: -10 đến +55°C
-
Độ ẩm: 30 – 90 %RH (không ngưng tụ)
-
Môi trường: không khí không ăn mòn, ít bụi
Phương thức lắp đặt
-
Đế lắp R3-BSx
Khối lượng
-
210 g
Hiệu suất
Độ chính xác chuyển đổi
-
Theo bảng thông số của từng loại tín hiệu
Dải dữ liệu
Điện áp DC hoặc biến trở
-
0 → 10000 theo dải đầu vào
Thermocouple hoặc RTD (độ chính xác tiêu chuẩn)
-
°C: giá trị kỹ thuật ×10
-
°F: giá trị kỹ thuật
Thermocouple hoặc RTD (độ chính xác cao)
-
°C: giá trị kỹ thuật ×100
-
°F: giá trị kỹ thuật ×10
(Lưu ý: Absolute temperature không áp dụng cho chế độ độ chính xác cao)
Phân bổ dữ liệu
-
4
Dòng tiêu thụ
-
60 mA
Sai số bù nhiệt mối nối lạnh
-
±1.0°C tại 25°C ±10°C
-
±1.8°F tại 77°F ±18°F
(±1.5°C đối với R, S, PR)
Lưu ý:
-
Thermocouple loại B không hỗ trợ bù nhiệt CJC
Hệ số nhiệt độ
Theo bảng thông số kỹ thuật.
Thời gian phản hồi burnout
Thermocouple
-
≤ 20 s (Upscale)
-
≤ 10 s (Downscale)
RTD hoặc các loại Thermocouple khác
-
≤ 10 s
Điện trở cách điện
≥ 100 MΩ với 500 V DC
Điện áp chịu đựng
-
500 V peak / 1 phút
(giữa các kênh đầu vào và bus nội bộ) -
2000 V AC / 1 phút
(nguồn đến FG – cách ly tại module nguồn)
