Van nghiêng một chiều loại 303/304 GF

Van nghiêng một chiều GF Type 303 / 304 (Angle seat check valve) là van vòng chặn kiểu góc (Y/angle-seat) được sản xuất bởi GF Piping Systems. Thiết kế cho độ tin cậy cao, có thể lắp đặt cả ngang hoặc dọc, dễ bảo trì (phần chặn có thể thay/kiểm tra mà không phải tháo toàn bộ đường ống) và phù hợp cho nhiều ứng dụng xử lý nước, hóa chất và các hệ thống công nghiệp.

Các van một chiều dạng ghế nghiêng 303 và 304 của GF Piping Systems được thiết kế chỉ dùng cho mục đích đóng/ngắt và dẫn môi chất trong phạm vi áp suất, nhiệt độ cho phép sau khi được lắp đặt trong hệ thống đường ống.

Tuổi thọ vận hành tối đa của van nghiêng một chiều loại 303/304 GF lên đến 25 năm nếu tuân thủ theo các điều kiện sử dụng và bảo trì. Đặc biệt đáng tin cậy và linh hoạt, van nghiêng một chiều loại 303/304 của hệ thống đường ống GF có thể được lắp đặt theo chiều ngang hoặc chiều dọc. Phần tử kiểm tra có thể dễ dàng bảo dưỡng mà không cần phải tháo dỡ toàn bộ van.

Tính năng nổi bật

• Van một chiều dạng piston tự đóng
• Lắp được cho cả đường ống nằm ngang và thẳng đứng
• Bảo trì phần tử kiểm tra đơn giản, không cần tháo rời toàn bộ van
• Chiều dài lắp đặt theo tiêu chuẩn EN 588

Thông số kỹ thuật

• Kích thước: d15/DN10 đến d90/DN80, ⅜" - 3"
• Vật liệu thân van: PVC-U, ABS, PVC-U trong suốt
• Vật liệu gioăng: EPDM, FKM
• Mức áp suất: PN 10
• Kết nối:
  • Đầu dán keo (solvent cement socket), tiêu chuẩn ISO
  • Đầu hàn keo (solvent cement spigot), tiêu chuẩn JIS
  • Mặt bích cố định, tiêu chuẩn JIS
• Dạng vận hành: Tự đóng (Self-closing)
• Tiêu chuẩn sản phẩm: EN ISO 16137
• Tiêu chuẩn thử nghiệm: ISO 9393-2, EN 12266-1
• Môi chất: Phù hợp với các loại môi chất không chứa hạt rắn, cũng như các loại chất có độ nhớt trung bình đến cao.

Ứng dụng phổ biến

• Xử lý nước & nước thải: chống chảy ngược trong hệ bơm, hệ phân phối nước, hệ lọc.
• Ngành công nghiệp hóa chất: dẫn, ngắt dòng các dung dịch tương thích với vật liệu thân và gioăng (chọn EPDM hay FKM phù hợp).
• Hệ thống công nghiệp, cooling/heating: bảo vệ bơm, ngăn chảy ngược trong hệ tuần hoàn.
• Quy trình sản xuất thực phẩm / dược (tùy model vật liệu): nếu vật liệu tiếp xúc phù hợp và đáp ứng yêu cầu vệ sinh/hoá học.
• Các ứng dụng khác: nơi cần van một chiều có độ tin cậy cao, lắp theo nhiều vị trí và dễ bảo trì.

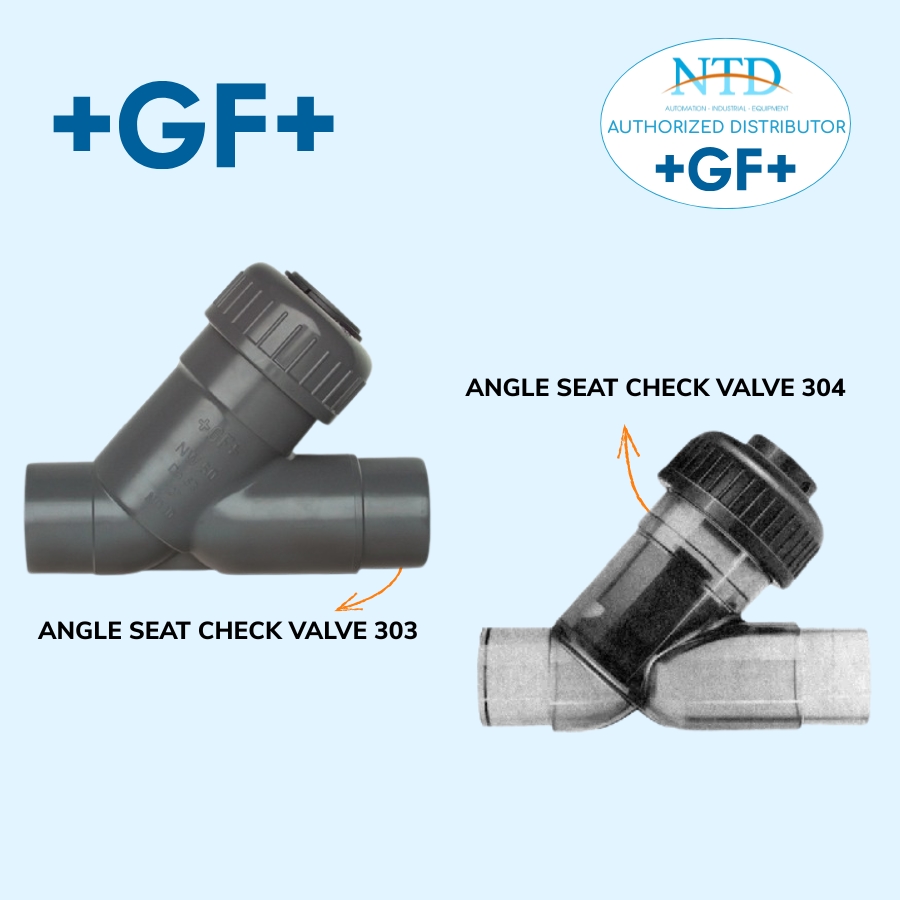

Các dòng sản phẩm có sẵn tại NTD Automation

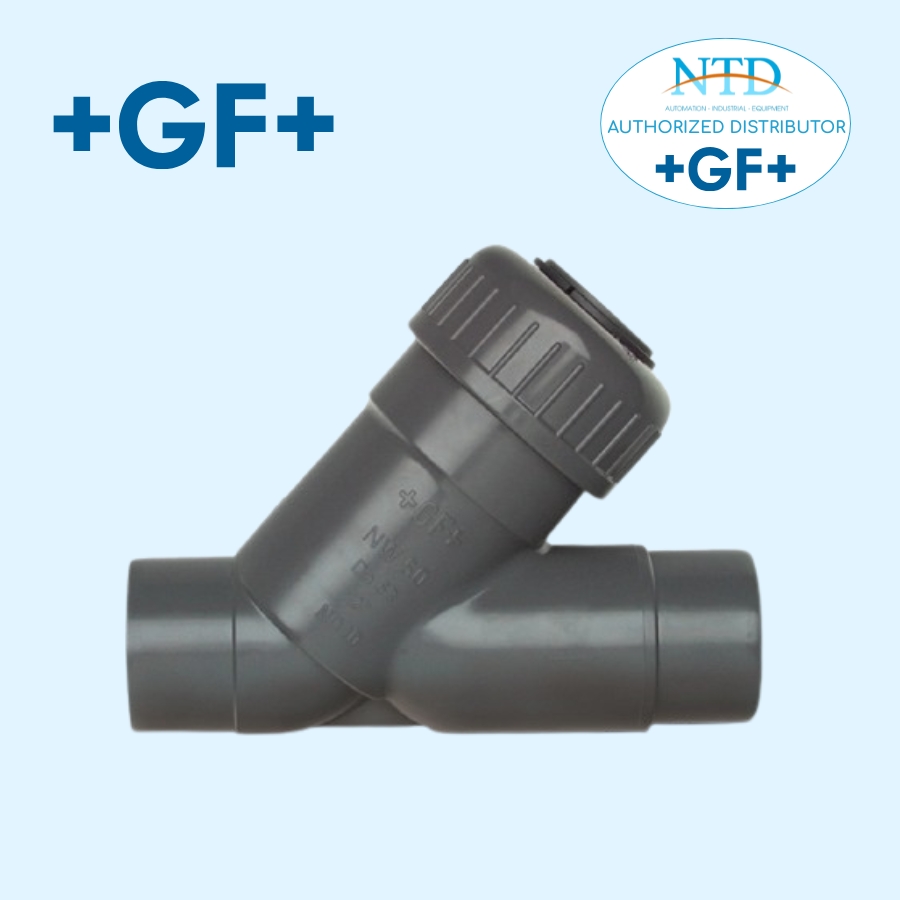

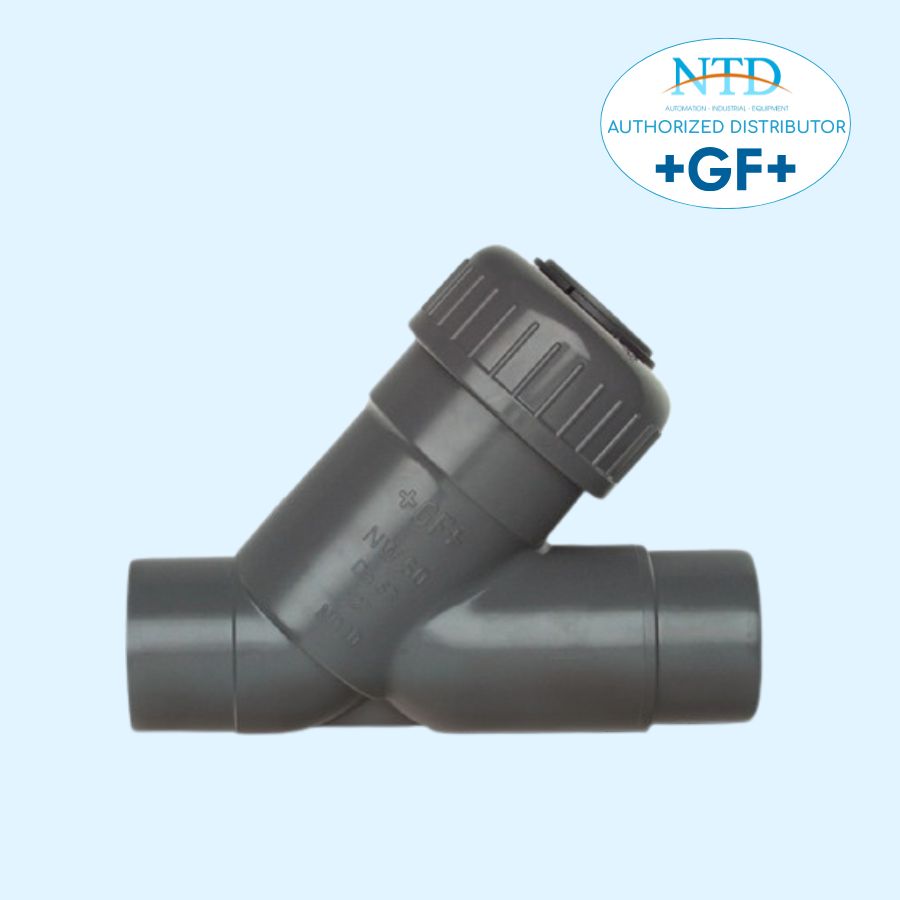

• Van nghiêng một chiều loại 303 (Angle seat check valve 303)

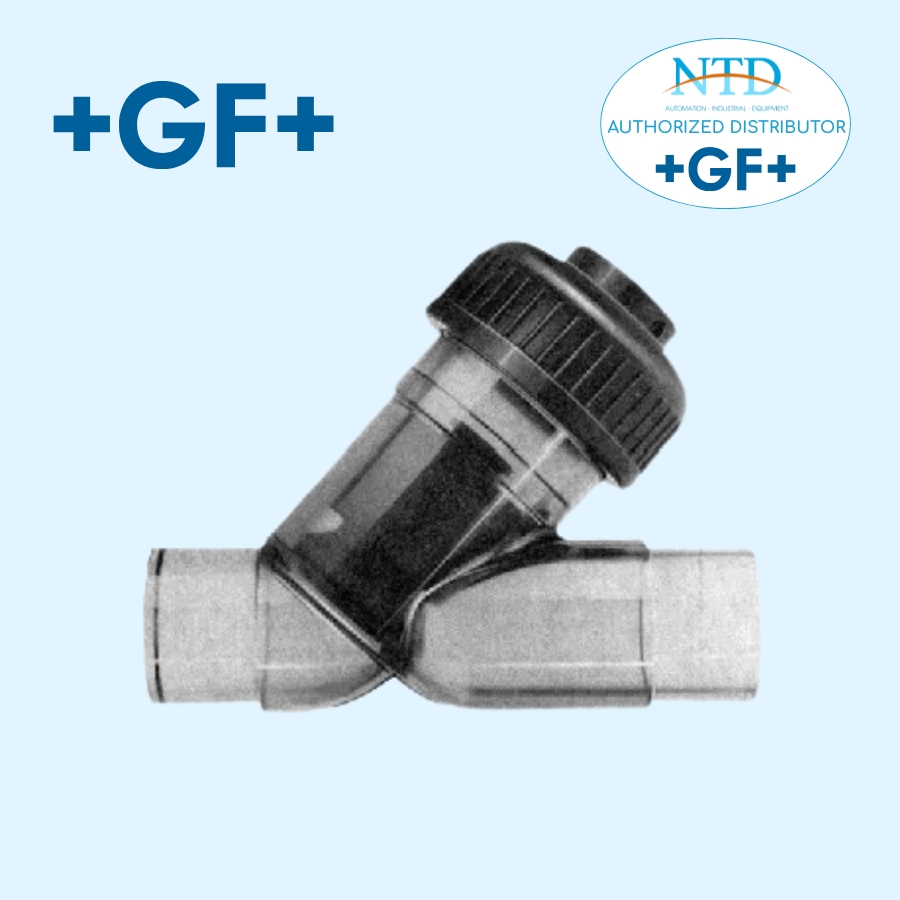

• Van nghiêng một chiều loại 304 (Angle seat check valve 304)
