MÔ-ĐUN I/O NGÕ VÀO DÒNG AC 4 KÊNH R30CT4E CỦA MG

R30CT4E – MÔ-ĐUN I/O NGÕ VÀO DÒNG AC (CLAMP-ON) 4 KÊNH – MG (M-SYSTEM)

Thông tin sản phẩm

Model: R30CT4ES[/Q]

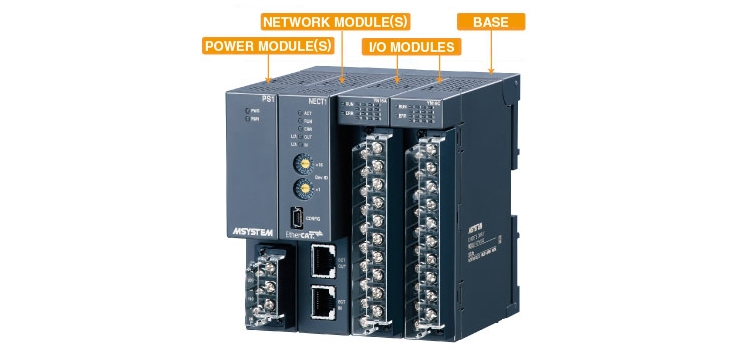

Dòng: Remote I/O R30 Series
Loại: Analog Input Module (AC Current)
Số kênh: 4 kênh input dòng AC
Cảm biến: Clamp-on current sensor (CLSE – mua rời)
Nguồn cấp: Qua base R30BS
Kiểu lắp: Gắn trên base R30BS

Chức năng & đặc điểm

• Module đo dòng AC 4 kênh

• Cách ly giữa các kênh input

• Mỗi kênh cấu hình độc lập bằng phần mềm

• Hỗ trợ nhiều dải đo thông qua sensor CLSE

• Có chức năng low-end cutout (lọc tín hiệu nhỏ)

• LED trạng thái: RUN / ERR

• Độ chính xác cao, tùy chọn tốc độ chuyển đổi

MODEL: R30CT4ES[1]

Thông tin đặt hàng

Ví dụ: R30CT4ES/Q/C01/SET

Số kênh

• 4E: 4 kênh (sensor CLSE)

Chế độ truyền thông

• S: Single

[1] Tùy chọn

• Blank: Không tùy chọn

• /Q: Có tùy chọn

Tùy chọn /Q

Lớp phủ bảo vệ

• /C01: Silicone

• /C02: Polyurethane

• /C03: Rubber

Cài đặt xuất xưởng

• /SET: Cài đặt sẵn theo yêu cầu

Sản phẩm liên quan

• Phần mềm cấu hình: R30CFG

• Cáp kết nối: USB Mini-B

• Cảm biến dòng kẹp (CLSE) – mua riêng

Cảm biến hỗ trợ (CLSE – Clamp-on)

• CLSE-R5: 0 – 5 A

• CLSE-05: 0 – 50 A

• CLSE-10: 0 – 100 A

• CLSE-20: 0 – 200 A

• CLSE-40: 0 – 400 A

• CLSE-60: 0 – 600 A

Kết nối & cấu trúc

• Gắn module: qua base R30BS

• Terminal: vít M3 (0.5 N·m)

• Dây dẫn: 0.25 – 0.75 mm²

• Không dùng đầu cos có bọc cách điện

• Bus nội bộ & nguồn: qua base

Cách ly

• Input 1 ↔ Input 2 ↔ Input 3 ↔ Input 4 ↔ Bus nội bộ

Thông số ngõ vào (AC Current)

• Số kênh: 4

• Tần số: 50/60 Hz (45 – 65 Hz)

• Dải hoạt động: 5 – 115% định mức

• Quá tải: 120% liên tục

• Điện áp tối đa: ≤ 480 VAC

Chức năng đặc biệt

• Low-end cutout: 0.5 – 50% → quy về 0%

Hiệu năng

Tốc độ chuyển đổi / Độ chính xác

• 10 ms → ±2.0%

• 20 ms → ±1.0%

• 40 ms → ±0.5%

• 80 ms → ±0.5% (mặc định)

Các thông số khác

• Hằng số thời gian: 300 ms

• Hệ số nhiệt: ±0.015 %/°C

• Dữ liệu: giá trị A × 100 (hoặc ×1000 với CLSE-R5)

• Số dữ liệu: 4 kênh

Nguồn cấp

• Dòng tiêu thụ: ≤ 45 mA

• Nguồn: qua base R30BS

Lắp đặt

• Nhiệt độ hoạt động: -10 → +55°C

• Nhiệt độ lưu trữ: -20 → +65°C

• Độ ẩm: 10 – 90% RH

• Môi trường: không ăn mòn, ít bụi

• Kiểu lắp: Base R30BS

• Khối lượng: 160 g

Cách điện

• Điện trở cách điện: ≥ 100 MΩ (500 VDC)

Chịu điện áp

• 1500 VAC / 1 phút

  • Giữa các input ↔ bus nội bộ

  • Nguồn ↔ FE (cách ly tại module nguồn)

Tiêu chuẩn & chứng nhận

• EMC:

  • EN 61000-6-4

  • EN 61000-6-2

• RoHS
