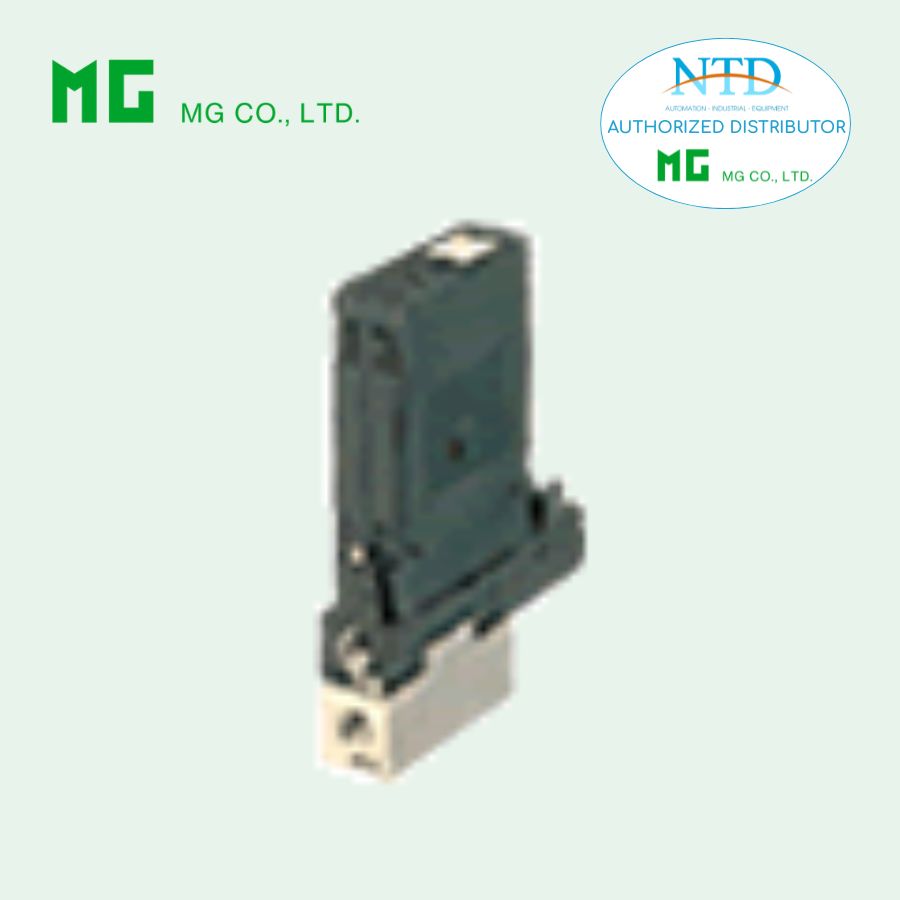

Bộ truyền tín hiệu HVP của MG (M-System)

HVP là bộ truyền tín hiệu plug-in H-UNIT, được thiết kế để chuyển đổi tín hiệu DC đầu vào thành tín hiệu khí nén chuẩn tỷ lệ. Thiết bị sử dụng cảm biến áp suất bán dẫn trong mạch hồi tiếp, đảm bảo độ phân giải cao, không bị ảnh hưởng bởi vị trí lắp đặt và phù hợp với các hệ thống điều khiển PID trong công nghiệp.

Đặc điểm nổi bật

• Chuyển đổi tín hiệu DC sang tín hiệu khí nén chuẩn.
• Cảm biến áp suất bán dẫn đảm bảo độ chính xác cao.
• Độ phân giải cao, đáp ứng tín hiệu mượt mà.
• Không bị ảnh hưởng bởi vị trí lắp đặt.
• Gắn dày đặc, tiết kiệm không gian cho hệ thống.

Ứng dụng phổ biến

• Chuyển đổi tín hiệu 4–20 mA từ bộ điều khiển PID thành tín hiệu khí nén.
• Sử dụng trong hệ thống điều khiển van khí nén và bộ truyền động khí nén.
• Ứng dụng trong các nhà máy tự động hóa và quy trình công nghiệp cần điều khiển chính xác bằng khí nén.

Thông số kỹ thuật chính

Mô hình: HVP–[1]–R[2]

Ngõ vào (INPUT):

• Dòng: 4–20 mA DC (Điện trở đầu vào 250 Ω)
• Điện áp: 1–5 V DC (Điện trở đầu vào ≥ 1 MΩ)

Ngõ ra (OUTPUT):

• Áp suất khí nén:
  • 0.2–1.0 kgf/cm²
  • 19.6–98.1 kPa
  • 20–100 kPa / 0.2–1.0 bar
  • 20.7–103.4 kPa / 3–15 psig
• Lưu lượng tối đa: 60 Nl/phút (2.1 SCFM)
• Lưu lượng xả tối đa: 60 Nl/phút (2.1 SCFM)

Nguồn cấp:

• 24 V DC (±10 %, ripple ≤ 10 %p-p)

Tùy chọn (OPTIONS):

• Ngõ ra khí nén (mặc định và các dải khác nhau)
• Kết nối khí nén: Rc 1/4" (mặc định) hoặc 1/4" NPT (/P7)

Cài đặt & lắp đặt:

• Áp suất cung cấp: 140 kPa (±10 %)
• Lưu lượng khí tiêu thụ: 6 Nl/phút (0.21 SCFM)
• Dòng tiêu thụ: ~30 mA
• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm: 30–90 % RH (không ngưng tụ)
• Lắp bề mặt; hỗ trợ Rack BX-16H
• Trọng lượng: 400 g

Hiệu suất:

• Độ chính xác: ±0.3 % (bao gồm tuyến tính và lặp lại)
• Tuyến tính: ±0.2 %
• Lặp lại: 0.1 %
• Hệ số nhiệt độ: ±0.05 %/°C
• Thời gian phản hồi: ≤ 3 giây (0–90 %)
• Ảnh hưởng vị trí lắp: ±0.1 %
• Ảnh hưởng điện áp nguồn: ±0.1 %
• Điện trở cách điện: ≥ 100 MΩ với 500 V DC
• Điện áp chịu đựng: 500 V AC/1 phút (ngõ vào–nguồn), 1500 V AC/1 phút (ngõ vào/nguồn–vỏ)
