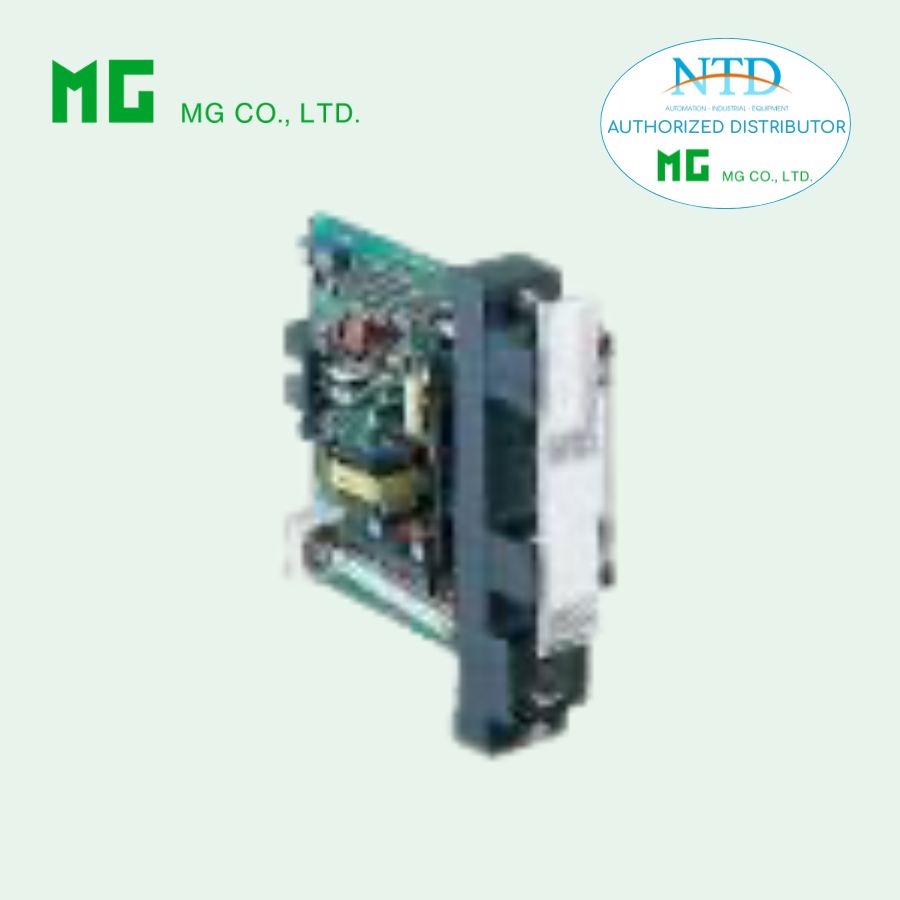

Bộ chuyển đổi 18CE MG (M-System)

Chức năng & tính năng:

• Chuyển đổi dòng điện xoay chiều từ biến dòng (CT) thành hai tín hiệu chuẩn.
• Gợn tín hiệu tối thiểu.
• Cảm biến RMS thực.
• Kênh đầu ra thứ hai có sẵn tại các đầu nối phía trước và ở kết nối rack tiêu chuẩn.

Ứng dụng điển hình:

• Giám sát và điều khiển tập trung động cơ, bơm hoặc máy sưởi qua DCS.
• Giám sát dòng điện trên đường dây và nguồn điện.

MẪU: 18CE–[1]66–R

Thông tin đặt hàng:

• Mã số: 18CE-[1]66-R
• [1] INPUT (Dòng điện):
  1: 0 – 1 A AC
  5: 0 – 5 A AC
• OUTPUT 1 (Điện áp): 6: 1 – 5 V DC (Trở kháng tải ≥ 2000 Ω)
• OUTPUT 2 (Điện áp): 6: 1 – 5 V DC (Trở kháng tải ≥ 2000 Ω)
• POWER INPUT (Nguồn DC): R: 24 V DC (±10 %, gợn tối đa 10 %p-p)

Thông số chung:

• Kiểu dáng: Gắn rack; đầu nối qua terminal phía trước và connector phía sau; có nắp bảo vệ.
• Kết nối: Input: M3.5, Output 1: Connector, Output 2: M3.5 và connector, Nguồn: từ connector.
• Terminal: Thép mạ nickel
• Cách ly: Input → Output 1 → Output 2 → Power
• Sóng đầu vào: Lên tới 15 % hài bậc 3
• Điều chỉnh zero: -5 đến +5 % (phía trước)
• Điều chỉnh span: 95 – 105 % (phía trước)

Thông số đầu vào:

• Tần số: 50 hoặc 60 Hz
• Tải đầu vào: 0.5 VA max.
• Quá tải: 500 % trong 5 giây, 120 % liên tục
• Dải vận hành: 0 – 120 %

Lắp đặt:

• Dòng tiêu thụ: ~35 mA
• Nhiệt độ: -5 đến +55°C
• Độ ẩm: 30 – 90 %RH (không ngưng tụ)
• Gắn: Rack tiêu chuẩn 18BXx hoặc 18KBXx
• Trọng lượng: 150 g

Hiệu suất (% span):

• Độ chính xác: ±0.4 %
• Hệ số nhiệt độ: ±0.02 %/°C
• Thời gian phản hồi: ≤0.5 giây (0–90 %)
• Gợn: 0.5 %p-p max.
• Ảnh hưởng điện áp đường dây: ±0.1 %
• Điện trở cách điện: ≥100 MΩ với 500 V DC
• Điện áp chịu đựng:
  • 1500 V AC @1 phút (Input → Output1/Output2/Power)
  • 500 V AC @1 phút (Output1 → Output2 → Power)
  • 1500 V AC @1 phút (Input/Output/Power → Ground)
