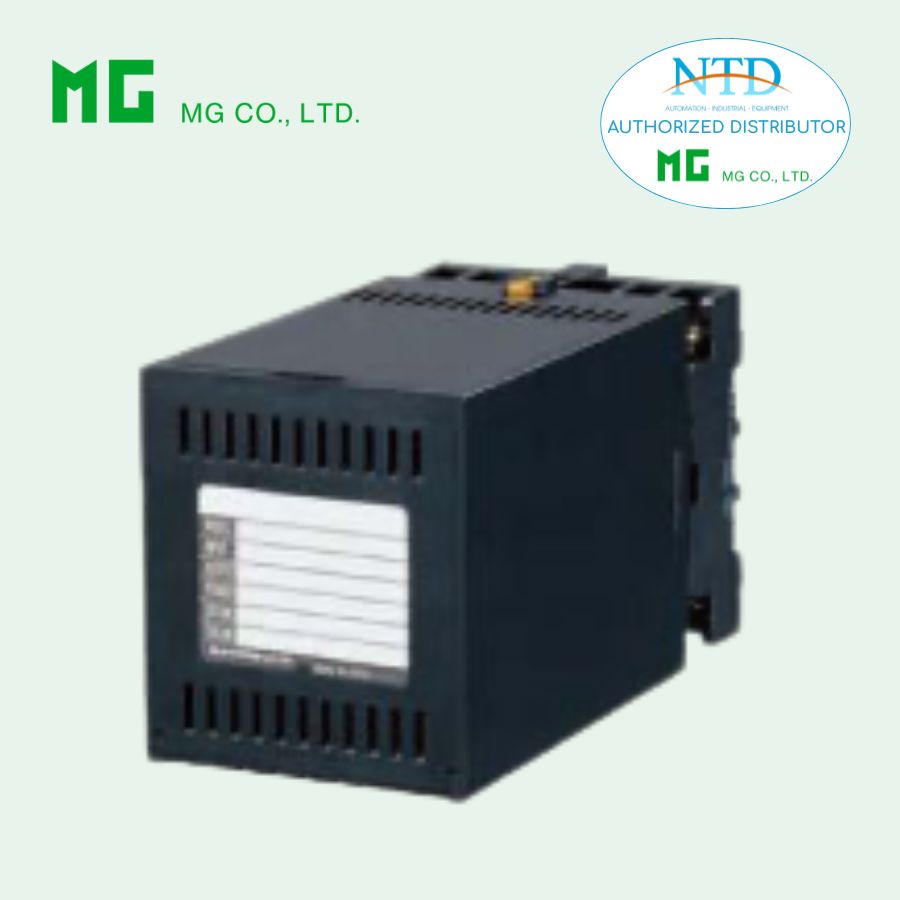

Bộ chuyển đổi công suất MUWT MG (M-SYSTEM)

Chức năng & tính năng

• Cung cấp tín hiệu DC và tín hiệu tổng xung tỷ lệ với công suất hoạt động AC.
• Đầu ra xung tiện lợi (Wh×10ⁿ).
• Đo dòng điện hai chiều.
• Tín hiệu DC ổn định, ít gợn, lý tưởng cho đầu vào máy tính.
• Phương pháp "nhân chia theo thời gian" chấp nhận dạng sóng méo.
• Cách ly lên tới 2000 V AC.
• Lắp đặt mật độ cao.

Ứng dụng tiêu biểu

• Giám sát và điều khiển tập trung hệ thống quản lý năng lượng trong nhà máy hoặc tòa nhà.
• SCR – Silicon Controlled Rectifier (Điều khiển thyristor).

MẪU: MUWT–[1][2][3][4]–[5][6]

Thông tin đặt hàng

• Mã sản phẩm: MUWT-[1][2][3][4]-[5][6]
• Chọn mã tương ứng cho các vị trí [1] đến [6].
• Chỉ định thông số cho tùy chọn /Q (ví dụ: /C01/S01).
• Phạm vi hiệu chuẩn (ví dụ: -750 – +750 W).
• Tỷ số VT, CT (ví dụ: VT 3300 V / 110 V, CT 250 A / 5 A).
• Phạm vi đầu ra đặc biệt (cho mã Z & 0).
• Đầu ra xung (ví dụ: 6,666 Wh/xung).

Cấu hình

[1] Cấu hình

• 1: 3 pha / 3 dây
• 2: 1 pha / 2 dây
• 3: 1 pha / 3 dây

[2] Đầu vào (tải không cân bằng)

• 1: 110 V / 5 A AC
• 2: 110 V / 1 A AC
• 3: 220 V / 1 A AC
• 4: 220 V / 5 A AC
• A: 100 V / 200 V / 1 A AC (1 pha / 3 dây)
• B: 100 V / 200 V / 5 A AC (1 pha / 3 dây)

[3] Đầu ra

• Dòng DC: 0 – 20 mA DC ±1 mA, span tối thiểu 1 mA, điện trở tải max 600 Ω…
• Điện áp DC: -10 – +12 V, span tối thiểu 5 mV, điện trở tải max 1 mA tại ≥0,5 V
• Đầu ra xung: tần số tỷ lệ với công suất đầu vào; điển hình 0 – 2,777 Hz; 0 Hz tại 0 W, max 27,77 Hz tại 100% đầu vào.
  • Relay Power Photo MOSFET: 120 V AC/DC @ 100 mA (tải trở)
  • Open Collector: 35 V DC @ 100 mA, điện áp ON ≤1 V

[4] Đầu ra xung

• 2: Open collector
• 3: Tiếp điểm relay (ngừng sản xuất, chọn 4)
• 4: Power photo MOSFET relay

[5] Nguồn điện

• AC: 100 – 240 V
• DC: 12, 24, 48, 110 V

[6] Tùy chọn

• /C01: Lớp phủ Silicone
• /C02: Lớp phủ Polyurethane
• /C03: Lớp phủ Cao su
• /S01: Vít đầu cuối thép không gỉ

Thông số kỹ thuật chung

• Kiểu kết nối: cắm
• Kết nối: đầu nối vít M3.5
• Vật liệu vỏ: Nhựa chống cháy (màu đen)
• Cách ly: từ đầu vào điện áp → đầu vào dòng → đầu ra DC → đầu ra xung → nguồn
• Hiệu chỉnh zero: -5 đến +5 % (DC output)
• Hiệu chỉnh span: 95 – 105 % (DC output)

Thông số đầu vào

• Tần số: 50 hoặc 60 Hz
• Dòng: 0 – 120 %
• Điện áp: 0 – 120 %
• Quá tải: Dòng 1000%/3 giây, 200%/10 giây, 120% liên tục

Cách xác định phạm vi công suất / đơn vị xung

• Công thức: Calibration Range [W] = Measuring Wattage ÷ (VT Ratio × CT Ratio)
• Số kWh/xung được tính dựa trên: tỷ số VT, CT, phạm vi hiệu chuẩn và công tắc S1–S5

Cài đặt

• AC: ±10%, 50/60 ±2 Hz, ~2 VA
• DC: ±10%, hoặc 85–150 V cho 110 V, gợn max 10%p-p, ~2 W
• Nhiệt độ hoạt động: -5 đến +60°C
• Độ ẩm: 30 – 90 %RH (không ngưng tụ)
• Lắp đặt: bề mặt hoặc thanh DIN
• Trọng lượng: 550 g

Hiệu suất

• Độ chính xác: ±0,5 %
• Hệ số nhiệt độ: ±0,05 %/°C
• Thời gian đáp ứng: ≤1 giây (0–90 %)
• Gợn: 0,5 %p-p max (50/60 Hz)
• Điện trở cách điện: ≥100 MΩ với 500 V DC
• Điện áp chịu cách điện: 2000 V AC/1 phút (từ đầu vào điện áp → DC → nguồn)
• 1000 V AC/1 phút (xung → các đầu vào khác hoặc nguồn hoặc đất)
