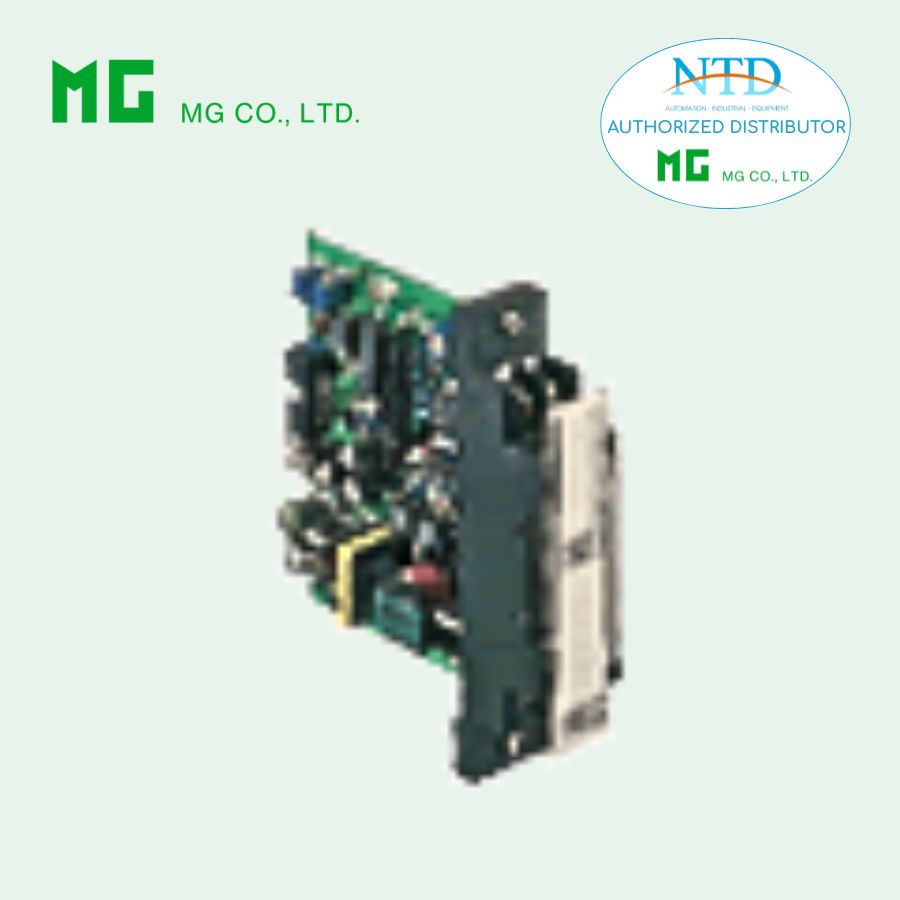

Bộ chuyển đổi công suất phản kháng 18RP MG (M-System)

Chức năng & Đặc điểm

• Cung cấp hai tín hiệu đầu ra DC tỷ lệ với công suất phản kháng AC
• Tín hiệu DC có độ gợn thấp, phù hợp cho đầu vào máy tính

Ứng dụng điển hình

• Giám sát và điều khiển tập trung hệ thống quản lý điện năng trong nhà máy hoặc tòa nhà

MODEL: 18RP–1[1][2]66–R

THÔNG TIN ĐẶT HÀNG

• Mã sản phẩm: 18RP-1[1][2]66-R
Chọn mã cho từng mục [1] và [2] bên dưới
(ví dụ: 18RP-11P66-R)

• Dải hiệu chuẩn (ví dụ: trễ 1000 – sớm 1000 var)
• Tỷ số VT, CT (ví dụ: VT 3300/110 V, CT 250/5 A)

CẤU HÌNH

1: 3 pha / 3 dây

[1] NGÕ VÀO (tải không cân bằng)

(Điện áp phải cân bằng)
1: 110 V / 5 A AC
2: 110 V / 1 A AC
3: 220 V / 1 A AC
4: 220 V / 5 A AC

[2] CỰC TÍN HIỆU ĐẦU RA

P: Âm khi trễ, dương khi sớm
M: Âm khi sớm, dương khi trễ

ĐẦU RA 1

Điện áp
6: 1 – 5 V DC (Điện trở tải tối thiểu 5000 Ω)

ĐẦU RA 2

Điện áp
6: 1 – 5 V DC (Điện trở tải tối thiểu 5000 Ω)

NGUỒN CẤP

Nguồn DC
R: 24 V DC
(Dải điện áp hoạt động 24 V ±10 %, độ gợn tối đa 10 %p-p)

THÔNG SỐ CHUNG

Kết cấu: Lắp rack; đấu nối qua terminal vít phía trước và đầu nối phía sau; có nắp che terminal

Kết nối:

• Ngõ vào: Terminal vít M3.5 (mô-men siết 0.8 N·m)
• Đầu ra 1: Đầu nối
• Đầu ra 2: Đầu nối
• Nguồn: Cấp qua đầu nối

Terminal: Thép mạ niken

Cách ly: Ngõ vào điện áp → ngõ vào dòng → đầu ra 1 → đầu ra 2 → nguồn

Quá dải đầu ra: Khoảng -10 đến +120 % tại 1 – 5 V

Chỉnh điểm 0: -5 đến +5 % (mặt trước)
Chỉnh span: 95 đến 105 % (mặt trước)

THÔNG SỐ NGÕ VÀO

Tần số: 50 hoặc 60 Hz

• Ngõ vào dòng

Dải hoạt động: 0 – 120 % định mức

Khả năng quá tải:

• 1000 % trong 3 giây
• 200 % trong 10 giây
• 120 % liên tục

• Ngõ vào điện áp

Dải hoạt động: 0 – 120 % định mức

Khả năng quá tải:

• 150 % trong 10 giây
• 120 % liên tục

DẢI NGÕ VÀO (VAR)

Cách xác định dải var:

Dải hiệu chuẩn [var] = Dải đo ÷ ((tỷ số VT) × (tỷ số CT))

Kiểm tra để đảm bảo dải hiệu chuẩn yêu cầu nằm trong phạm vi cho phép và cần chỉ định khi đặt hàng.

Ví dụ:
Hệ 3 pha / 3 dây, dải đo 75 kvar, VT 220/110 V, CT 250/5 A

75 × 10³ [var] ÷ ((220 ÷ 110) × (250 ÷ 5)) = 750 [var]

THÔNG SỐ ĐẦU RA

LẮP ĐẶT

Dòng tiêu thụ: Khoảng 80 mA

Nhiệt độ hoạt động: -5 đến +55°C
Độ ẩm hoạt động: 30 đến 90 %RH (không ngưng tụ)

Lắp đặt: Rack tiêu chuẩn 18BXx hoặc 18KBXx

Khối lượng: 200 g

HIỆU SUẤT (theo % của span)

Độ chính xác: ±0.5 %

Hệ số nhiệt: ±0.05 %/°C

Thời gian đáp ứng: ≤ 1 giây (0 – 90 %)

Độ gợn: tối đa 0.5 %p-p (50/60 Hz)

Ảnh hưởng điện áp nguồn: ±0.1 % trong dải điện áp

Điện trở cách điện: ≥ 100 MΩ với 500 V DC

Độ bền điện môi:

• 2000 V AC trong 1 phút (ngõ vào điện áp → ngõ vào dòng → đầu ra 1/2 → nguồn)
• 500 V AC trong 1 phút (đầu ra 1 → đầu ra 2 → nguồn)
• 2000 V AC trong 1 phút (ngõ vào/ra/nguồn → đất)
