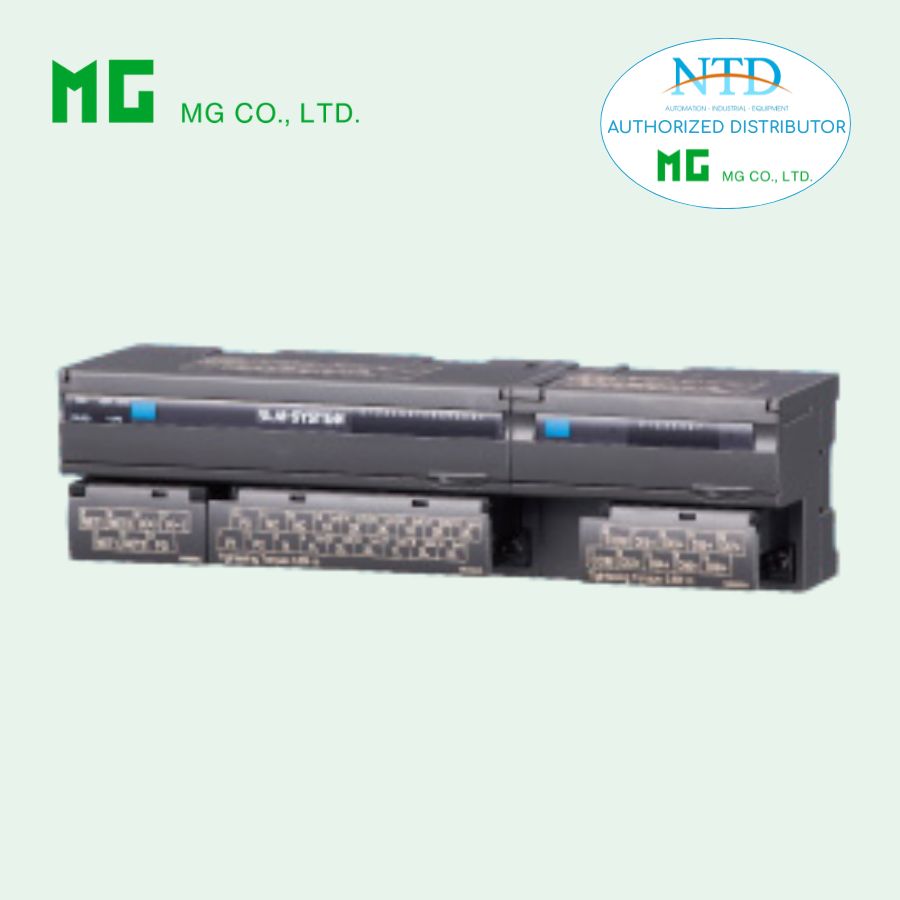

MÔ-ĐUN GIÁM SÁT ĐIỆN NĂNG ĐA CHỨC NĂNG R7EWTU CỦA MG

Liên hệ Còn hàng

Model: R7EWTU
Thương hiệu: MG (M-System)
Xuất xứ: Nhật Bản
Chính sách bán hàng
✅ Hàng chính hãng 100%
✅ Bảo hành & đổi trả do lỗi nhà sản xuất
✅ Giao hàng trên toàn quốc
✅ CO, CQ đầy đủ

Thông tin sản phẩm

R7EWTU là mô-đun giám sát điện năng đa chức năng thuộc dòng Remote I/O R7, hỗ trợ giao tiếp Modbus/TCP qua Ethernet. Thiết bị đo các thông số điện như điện áp, dòng điện, công suất và điện năng cho hệ thống 1 pha hoặc 3 pha. Sử dụng cảm biến dòng kẹp CLSE, R7EWTU cho phép lắp đặt nhanh chóng mà không cần biến dòng CT, phù hợp cho các hệ thống giám sát và quản lý năng lượng trong công nghiệp và tòa nhà

MODEL: R7EWTU-2[1]1-AD4[2]

THÔNG TIN ĐẶT HÀNG

• Mã sản phẩm: R7EWTU-2[1]1-AD4[2]
Chỉ định mã cho từng mục [1] và [2] bên dưới.
(Ví dụ: R7EWTU-221-AD4/Q)

• Chỉ định thông số cho tùy chọn /Q
(Ví dụ: /C01/SET)

CẤU HÌNH

1 pha / 2 dây và 3 dây
3 pha / 3 dây và 4 dây

[1] SỐ HỆ THỐNG

1: 1 hệ thống, Di / Pi x 4 điểm (nguồn nội 5 V)
2: 2 hệ thống

NGÕ VÀO

1: 240 V AC / CLSE

NGUỒN CẤP

Universal

AD4:
100 – 240 V AC / 110 – 240 V DC (nguồn đa năng)

Phạm vi điện áp hoạt động:

85 – 264 V AC, 50 – 60 Hz
99 – 264 V DC
Ripple tối đa: 10 %p-p

[2] TÙY CHỌN

Trống: Không có
/Q: Có tùy chọn (chỉ định thông số)

THÔNG SỐ TÙY CHỌN: Q (có thể chọn nhiều)

LỚP PHỦ BẢO VỆ

(Chi tiết xem trên website)

/C01: Phủ Silicone
/C02: Phủ Polyurethane
/C03: Phủ Cao su

CÀI ĐẶT XUẤT XƯỞNG

/SET:
Cài đặt sẵn theo phiếu thông tin đặt hàng
(Số: ESU-7818)

CHỨC NĂNG & ĐẶC ĐIỂM

R7EWTU là mô-đun giám sát điện năng đa chức năng sử dụng Modbus/TCP.

Thiết bị sử dụng cảm biến dòng kẹp (Clamp-on) nên không cần biến dòng CT.

Cảm biến dòng kẹp giúp lắp đặt dễ dàng vào hệ thống hiện có.

Dải đo dòng rộng: 5 – 600 A

Tất cả dữ liệu sau được lưu trong bộ nhớ không mất dữ liệu khi mất điện:

Giá trị đo
Giá trị bộ đếm
Chế độ hiển thị
Dữ liệu cài đặt

SẢN PHẨM LIÊN QUAN

• Cáp cấu hình PC
Model: MCN-CON hoặc COP-US

• Phần mềm cấu hình PC
Model: PMCFG

Có thể tải từ website của hãng.

• Cảm biến dòng kẹp
Model: CLSE

⚠️ Lưu ý:
Cảm biến CLSE không kèm theo thiết bị, phải đặt hàng riêng.
Số lượng cần phụ thuộc vào cấu hình hệ thống.

THÔNG SỐ CHUNG

Kết nối

Ethernet:

Cổng RJ-45

Nguồn và ngõ vào:

Terminal vít tháo rời M3
Mô men siết: 0.5 N·m

Đầu cos không hàn

Nhà sản xuất khuyến nghị:

Japan Solderless Terminal MFG Co., Ltd
Nichifu Co., Ltd

Kích thước dây phù hợp:

0.25 – 1.65 mm² (AWG 22 – 16)

Cấu hình đo

1 pha / 2 dây
1 pha / 3 dây
3 pha / 3 dây (tải cân bằng / không cân bằng)
3 pha / 4 dây (tải cân bằng / không cân bằng)

Vật liệu

Terminal vít:

Thép mạ niken

Vỏ:

Nhựa chống cháy (màu xám)

Cách ly điện

Giữa:

lõi cảm biến ↔ đầu ra cảm biến
dòng ↔ điện áp
input ↔ input số
Ethernet ↔ FG ↔ nguồn

CÁC THÔNG SỐ ĐO

Điện áp

Dòng điện

Công suất

Công suất tác dụng (Active)
Công suất phản kháng (Reactive)
Công suất biểu kiến (Apparent)

Theo từng pha:
1, 2, 3 và tổng Σ

Hệ số công suất

Các thông số khác

Tần số
Điện năng tác dụng (nhập / xuất)
Điện năng phản kháng (nhập / xuất)
Cảm (lag / inductive)
Dung (lead / capacitive)
Điện năng biểu kiến
Công suất demand
Dòng demand trung bình

Sóng hài (Harmonic)

Tổng
Điện áp
Dòng điện

Giá trị

Giá trị max / min
Lịch sử demand 1 – 4

CÀI ĐẶT CHẾ ĐỘ HOẠT ĐỘNG

Cấu hình kết nối
Chọn cảm biến dòng kẹp

ĐÈN LED TRẠNG THÁI

PWR
RUN

CÀI ĐẶT NGƯỜI DÙNG (DIP SWITCH MẶT TRƯỚC)

Có thể cấu hình:

Kiểu đấu dây
Tải cân bằng / không cân bằng
Dải cảm biến dòng
Phương thức cấu hình

(Chi tiết xem trong manual)

TRUYỀN THÔNG ETHERNET

Chuẩn: IEEE 802.3u

Tốc độ truyền:

10BASE-T
100BASE-TX

Tốc độ:
10 / 100 Mbps (Auto Negotiation)

Protocol:
Modbus/TCP

Dữ liệu:
RTU (Binary)

Số kết nối socket tối đa:
2

Cổng kết nối:
RJ-45

Cáp mạng:

STP Cat5 (10BASE-T)
STP Cat5e (100BASE-TX)

Chiều dài tối đa:
100 m

IP mặc định:
192.168.0.1

Cấu hình bằng phần mềm:
PMCFG

Port:
502

Đèn trạng thái Ethernet:

LINK
LINK100
COL

THÔNG SỐ NGÕ VÀO

Tần số:
50 / 60 Hz (45 – 65 Hz)

Điện áp

Điện áp định mức:

Line-line: 240 V
Line-Neutral: 138 V (3 pha 4 dây)

Quá tải:

200% trong 10 giây
120% liên tục

Dải điện áp sơ cấp chọn được:

50 – 400 000 V

Dòng điện (Cảm biến CLSE)

CLSE-R5: 0 – 5 A
CLSE-05: 0 – 50 A
CLSE-10: 0 – 100 A
CLSE-20: 0 – 200 A
CLSE-40: 0 – 400 A
CLSE-60: 0 – 600 A

Quá tải:

120% liên tục
500% trong 10 giây

⚠️ Chỉ dùng cho mạch ≤ 480 V

Dải dòng sơ cấp chọn được:

1 – 20 000 A
(chỉ với CLSE-R5)

DẢI HOẠT ĐỘNG

Dòng điện: 0 – 120%
Điện áp: 10 – 120%
Công suất biểu kiến: ≤ 120%
Công suất tác dụng / phản kháng: ±120%
Tần số: 45 – 65 Hz
Hệ số công suất: ±1

NGÕ VÀO SỐ (DISCRETE INPUT)

Common:
Negative common

Tần số tối đa:
10 Hz

Độ rộng xung tối thiểu:
50 ms

Bộ đếm xung:

0 – 999,999,999

Khi tràn:

Reset và bắt đầu lại từ 1

Điện áp phát hiện:

5 V DC / ~5 mA

Mức phát hiện:

ON
≤ 5 kΩ / ≤ 2 V
