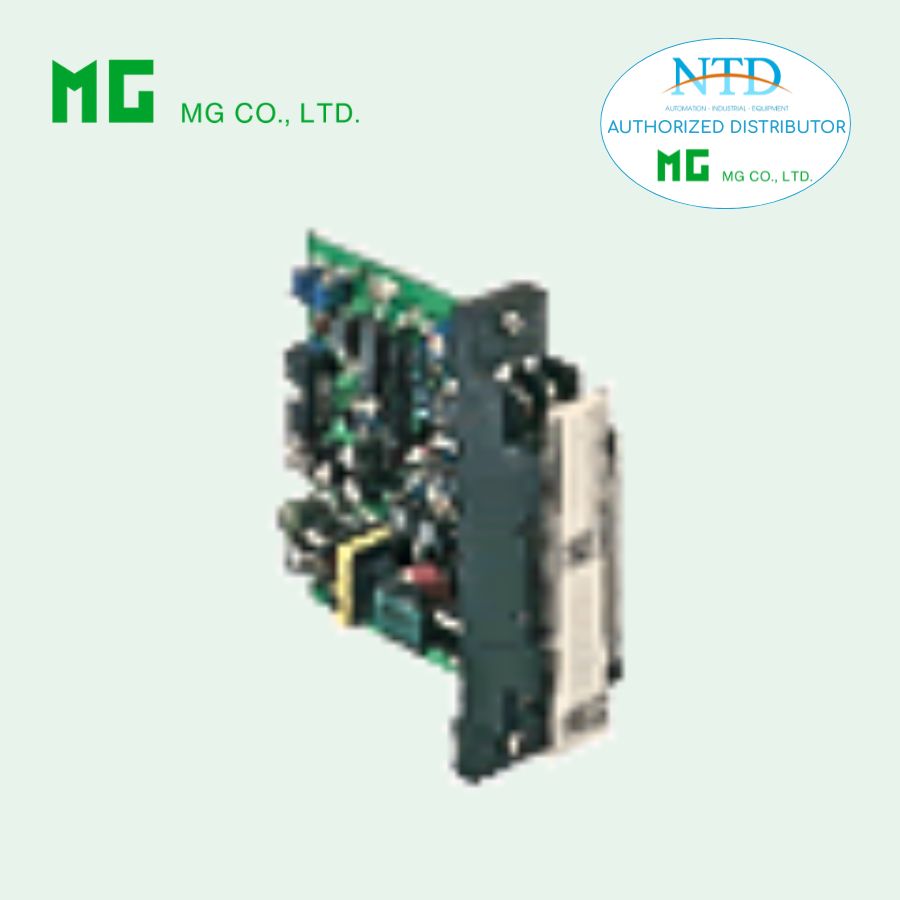

Bộ chuyển đổi PT 18PE MG (M-System)
Model: 18PE
Thương hiệu: MG (M-System)
Xuất xứ: Nhật Bản
Chính sách bán hàng
✅ Hàng chính hãng 100%
✅ Bảo hành & đổi trả do lỗi nhà sản xuất
✅ Giao hàng trên toàn quốc
✅ CO, CQ đầy đủ
Bộ chuyển đổi PT 18PE là thiết bị điều hòa tín hiệu DCS lắp rack, dùng để chuyển đổi điện áp xoay chiều từ biến áp đo lường thành tín hiệu DC chuẩn 1–5 V với độ chính xác cao. Sản phẩm sử dụng công nghệ đo True RMS giúp đảm bảo độ tin cậy ngay cả khi tín hiệu có méo dạng, đồng thời cung cấp hai kênh đầu ra thuận tiện cho hệ thống giám sát và điều khiển. Với thiết kế nhỏ gọn, độ gợn thấp và khả năng hoạt động ổn định, 18PE là lựa chọn lý tưởng cho các ứng dụng giám sát điện áp trong tủ điện, nhà máy và hệ thống phân phối điện.
Chức năng & Đặc điểm
• Chuyển đổi điện áp xoay chiều từ biến áp đo lường (PT) thành hai tín hiệu quá trình tiêu chuẩn
• Độ gợn tín hiệu thấp
• Đo giá trị hiệu dụng thực (True RMS)
• Kênh đầu ra thứ hai có sẵn tại terminal phía trước và đầu nối rack tiêu chuẩn
Ứng dụng điển hình
• Giám sát và điều khiển tập trung điện áp đường dây và nguồn điện tại tủ điện
• Theo dõi sụt áp bất thường để phát hiện quá tải
MODEL: 18PE–[1]66–R
THÔNG TIN ĐẶT HÀNG
• Mã sản phẩm: 18PE-[1]66-R
Chọn mã cho mục [1] bên dưới
(ví dụ: 18PE-166-R)
[1] NGÕ VÀO
Điện áp
1: 0 – 110 V AC
5: 0 – 150 V AC
ĐẦU RA 1
Điện áp
6: 1 – 5 V DC (Điện trở tải tối thiểu 2000 Ω)
ĐẦU RA 2
Điện áp
6: 1 – 5 V DC (Điện trở tải tối thiểu 2000 Ω)
NGUỒN CẤP
Nguồn DC
R: 24 V DC
(Dải điện áp hoạt động 24 V ±10 %, độ gợn tối đa 10 %p-p)
THÔNG SỐ CHUNG
Kết cấu: Lắp rack; đấu nối qua terminal vít phía trước và đầu nối phía sau; có nắp che terminal
Kết nối:
- Ngõ vào: Terminal vít M3.5 (mô-men siết 0.8 N·m)
- Đầu ra 1: Đầu nối
- Đầu ra 2: Terminal vít M3.5 (0.8 N·m) và đầu nối
- Nguồn: Cấp qua đầu nối
Terminal: Thép mạ niken
Cách ly: Ngõ vào → đầu ra 1 → đầu ra 2 → nguồn
Dạng sóng đầu vào: Cho phép đến 15% thành phần sóng hài bậc 3
Quá dải đầu ra: Khoảng 0 đến 120 % tại 1 – 5 V
Chỉnh điểm 0: -5 đến +5 % (mặt trước)
Chỉnh span: 95 đến 105 % (mặt trước)
THÔNG SỐ NGÕ VÀO
Tần số: 50 hoặc 60 Hz
Công suất tiêu thụ: Tối đa 0.5 VA
Khả năng quá tải:
- 200 % trong 1 phút
- 120 % liên tục
Dải hoạt động: 0 – 120 % định mức
LẮP ĐẶT
Dòng tiêu thụ: Khoảng 35 mA
Nhiệt độ hoạt động: -5 đến +55°C
Độ ẩm hoạt động: 30 đến 90 %RH (không ngưng tụ)
Lắp đặt: Rack tiêu chuẩn 18BXx hoặc 18KBXx
Khối lượng: 150 g
HIỆU SUẤT (theo % của span)
Độ chính xác: ±0.4 %
Hệ số nhiệt: ±0.02 %/°C
Thời gian đáp ứng: ≤ 0.5 giây (0 – 90 %)
Độ gợn: tối đa 0.5 %p-p (100/120 Hz)
Ảnh hưởng điện áp nguồn: ±0.1 % trong dải điện áp
Điện trở cách điện: ≥ 100 MΩ với 500 V DC
Độ bền điện môi:
- 1500 V AC trong 1 phút (ngõ vào → đầu ra 1/2 → nguồn)
- 500 V AC trong 1 phút (đầu ra 1 → đầu ra 2 → nguồn)
- 1500 V AC trong 1 phút (ngõ vào/ra/nguồn → đất)
