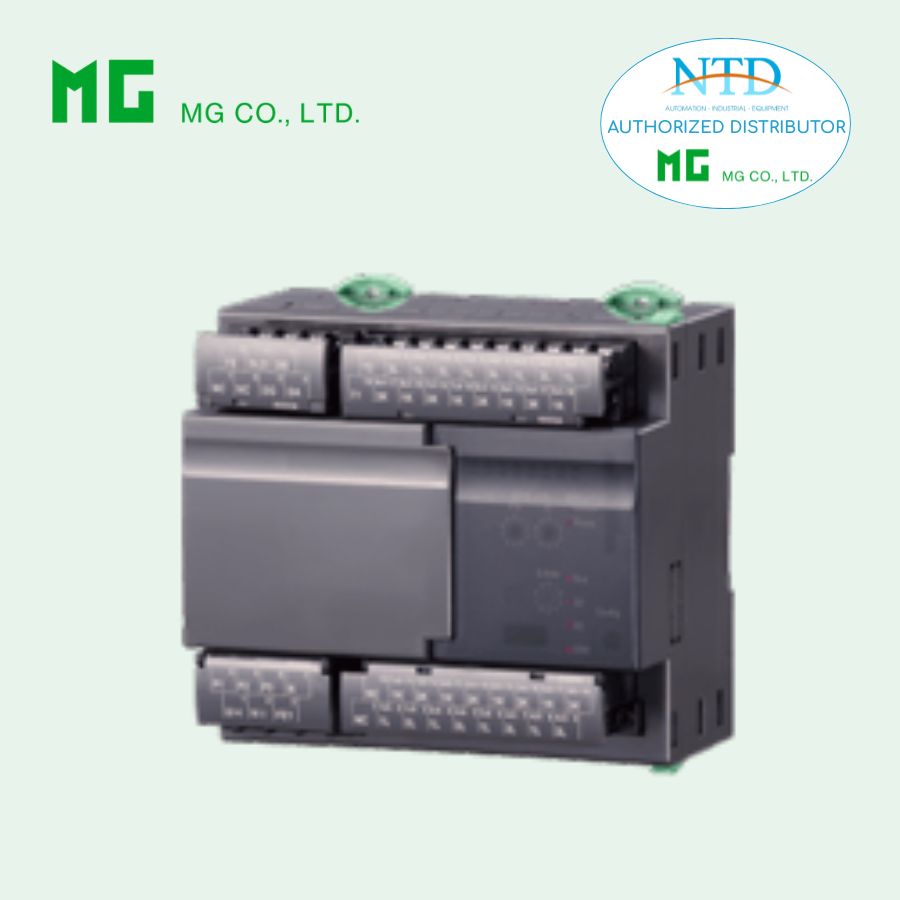

BỘ MỞ RỘNG I/O SỐ R9WTU-ED CỦA MG (M-SYSTEM)

R9WTU-ED là module mở rộng I/O số thuộc dòng Remote I/O R9, được thiết kế để kết nối với bộ giám sát điện năng đa chức năng R9xWTU. Thiết bị cung cấp 16 kênh I/O gồm 8 ngõ vào số và 8 ngõ ra relay Photo MOSFET, hỗ trợ chức năng nhận tín hiệu số và đếm xung. Với thiết kế nhỏ gọn, dễ lắp đặt trên DIN rail và khả năng hoạt động ổn định, R9WTU-ED phù hợp cho các hệ thống giám sát và điều khiển trong công nghiệp.

Chức năng & đặc điểm

• Module mở rộng cho bộ giám sát điện năng đa năng (model: R9xWTU).

• Ngõ ra sử dụng relay Photo MOSFET.

Model

R9WTU-ED16[1]

Thông tin đặt hàng

• Mã sản phẩm: R9WTU-ED16[1]
  Chọn mã cho [1] theo bảng dưới.
  (ví dụ: R9WTU-ED16/Q)

• Chỉ định tùy chọn cho mã /Q
  (ví dụ: /C01)

Số kênh

16: 16 điểm (8 ngõ vào số Di, 8 ngõ ra số Do)

[1] Tùy chọn

• blank: không có

• /Q: có tùy chọn (chỉ định chi tiết)

Thông số tùy chọn Q

Lớp phủ bảo vệ

• /C01: phủ silicone

• /C02: phủ polyurethane

• /C03: phủ cao su

Sản phẩm liên quan

• Bộ giám sát điện năng cho CC-Link: R9CWTU

• Bộ giám sát điện năng cho LonWorks: R9LWTU

• Bộ giám sát điện năng cho Modbus: R9MWTU

• Bộ giám sát điện năng cho Modbus/TCP: R9EWTU

Thông số chung

• Kiểu cấu trúc: thiết bị độc lập

• Cấp bảo vệ: IP20

Kết nối

• Terminal vít M3 (mô-men siết 0.5 N·m)

Terminal cos

• Nhà sản xuất khuyến nghị:
  Japan Solderless Terminal MFG. Co., Ltd., Nichifu Co., Ltd.

• Cỡ dây áp dụng: 0.25 – 1.65 mm² (AWG 22 – 16)

Vật liệu

• Terminal vít: thép mạ nickel

• Vỏ: nhựa chống cháy (màu đen)

Cách ly

• R9xWTU (ngõ vào / mạng / nguồn phụ)

• ngõ vào → ngõ ra → giữa các ngõ ra

Đèn trạng thái

• Ngõ vào: LED đỏ, sáng khi input ON

• Ngõ ra: LED đỏ, sáng khi output ON

Thông số ngõ vào

• Common: negative common

• Tần số tối đa: 50 Hz

• Độ rộng xung tối thiểu: 10 ms

• Giá trị đếm tối đa: 0 – 999,999,999

• Khi tràn bộ đếm: reset và bắt đầu lại từ 0

Điện áp / dòng phát hiện

• Khoảng 5 VDC / 5 mA

Mức ON/OFF

• ON: ≤ 5 kΩ / ≤ 2 V

• OFF: ≥ 100 kΩ / ≥ 4 V

Chế độ hoạt động

• Ngõ vào số (Discrete)

• Bộ đếm xung (Pulse counter)

Thông số ngõ ra

• Loại ngõ ra: Photo MOSFET relay

Thông số

• Điện áp cực đại: 350 V AC/DC @ 80 mA

• Điện trở khi ON: ≤ 50 Ω

• Công suất tiêu tán: 320 mW

• Dòng rò khi OFF: ≤ 10 μA

Lắp đặt

Công suất tiêu thụ

• AC: ≤ 2 VA

• DC: ≤ 1.5 W

Điều kiện môi trường

• Nhiệt độ hoạt động: -10 đến +55°C

• Độ ẩm: 30 – 90 %RH (không ngưng tụ)

• Môi trường: không có khí ăn mòn hoặc bụi nặng

Kiểu lắp

• Lắp bề mặt hoặc DIN rail

Khối lượng

• 300 g

Hiệu suất

• Điện trở cách điện: ≥ 100 MΩ với 500 VDC

Độ bền điện môi

• 2000 V AC / 1 phút
  (R9xWTU – ngõ vào hoặc mạng hoặc nguồn phụ → ngõ vào)

• 1500 V AC / 1 phút
  (R9xWTU – ngõ vào hoặc mạng hoặc nguồn phụ → ngõ ra)

• 1500 V AC / 1 phút
  (ngõ vào → ngõ ra)

• 1500 V AC / 1 phút
  (giữa các ngõ ra)
