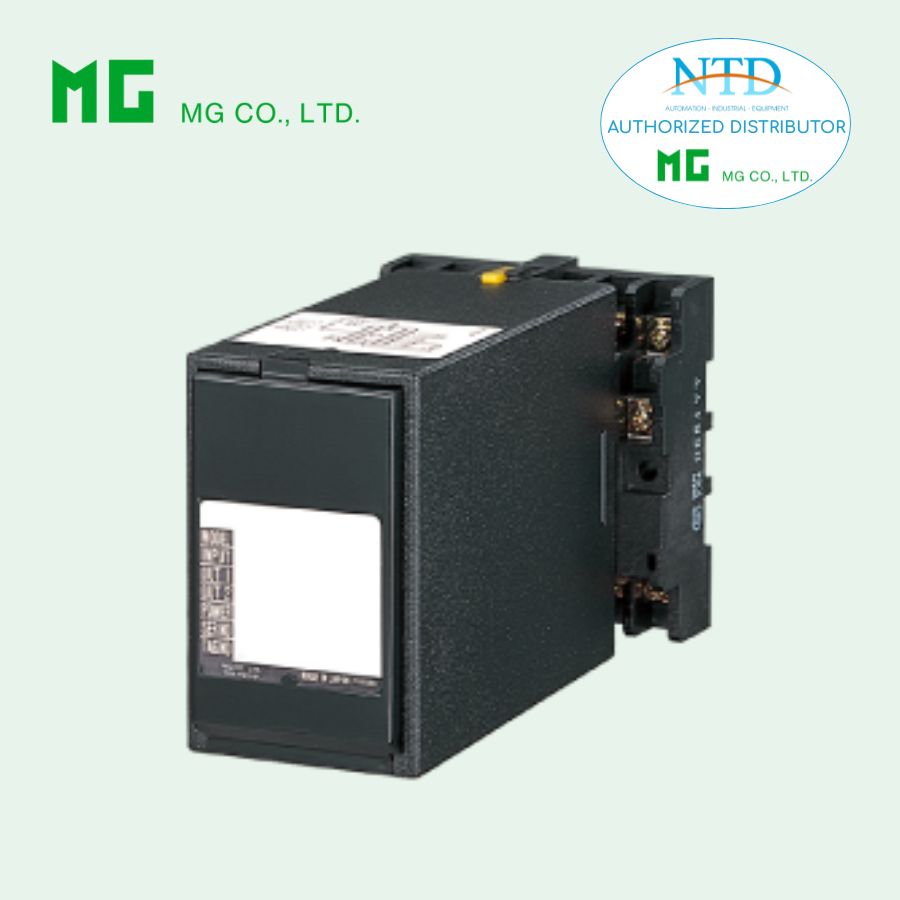

Bộ chuyển đổi công suất MEWTF của MG (M-System)

Chức năng & Đặc điểm

• Cung cấp tín hiệu đầu ra DC tỷ lệ với công suất tác dụng AC
• Đo được dòng công suất hai chiều (bidirectional)
• Tín hiệu DC có độ gợn thấp, phù hợp cho đầu vào máy tính
• Phương pháp “nhân chia theo thời gian” cho phép xử lý dạng sóng méo
• Cách ly lên đến 2000 V AC
• Lắp đặt mật độ cao

Ứng dụng điển hình

• Giám sát và điều khiển tập trung hệ thống quản lý điện trong nhà máy hoặc tòa nhà
• Ứng dụng trong hệ thống SCR (bộ chỉnh lưu điều khiển silicon)

MODEL: MEWT–[1][2][3]–[4][5]

Thông tin đặt hàng

• Mã đặt hàng: MEWT-[1][2][3]-[4][5]
• Chọn mã cho từng mục từ [1] đến [5]
  (Ví dụ: MEWT-11A-B/Q)
• Dải hiệu chuẩn (ví dụ: 0 – 1000 W)
• Tỷ số VT, CT (ví dụ: VT 3300/110 V, CT 250/5 A)
• Dải đầu ra đặc biệt (áp dụng cho mã Z & 0)
• Chỉ định tùy chọn /Q
  (Ví dụ: /C01/S01)

[1] CẤU HÌNH

1: 3 pha / 3 dây
2: 1 pha / 2 dây
3: 1 pha / 3 dây

[2] NGÕ VÀO (tải không cân bằng)

1: 110 V / 5 A AC
2: 110 V / 1 A AC
3: 220 V / 1 A AC
4: 220 V / 5 A AC
A: 100 / 200 V / 1 A AC (1 pha / 3 dây)
B: 100 / 200 V / 5 A AC (1 pha / 3 dây)

[3] ĐẦU RA

Dòng điện

A: 4 – 20 mA DC (tải tối đa 600 Ω)
B: 2 – 10 mA DC (tải tối đa 1200 Ω)
C: 1 – 5 mA DC (tải tối đa 2400 Ω)
D: 0 – 20 mA DC (tải tối đa 600 Ω)
E: 0 – 16 mA DC (tải tối đa 750 Ω)
F: 0 – 10 mA DC (tải tối đa 1200 Ω)
G: 0 – 1 mA DC (tải tối đa 12 kΩ)
GW: -1 – +1 mA DC (tải tối đa 10 kΩ)
Z: Dòng tùy chọn

Điện áp

1: 0 – 10 mV DC (tải ≥ 10 kΩ)
2: 0 – 100 mV DC (tải ≥ 100 kΩ)
3: 0 – 1 V DC (tải ≥ 1000 Ω)
4: 0 – 10 V DC (tải ≥ 10 kΩ)
5: 0 – 5 V DC (tải ≥ 5000 Ω)
6: 1 – 5 V DC (tải ≥ 5000 Ω)
1W: -10 – +10 mV DC
2W: -100 – +100 mV DC
3W: -1 – +1 V DC
4W: -10 – +10 V DC
5W: -5 – +5 V DC
0: Điện áp tùy chọn

[4] NGUỒN CẤP

Nguồn AC

B: 100 V AC
C: 110 V AC
D: 115 V AC
F: 120 V AC
G: 200 V AC
H: 220 V AC
J: 240 V AC

Nguồn DC

S: 12 V DC
R: 24 V DC
V: 48 V DC
P: 110 V DC

[5] TÙY CHỌN

Để trống: không có
/Q: có tùy chọn

Thông số tùy chọn Q

Lớp phủ

/C01: Phủ silicone
/C02: Phủ polyurethane
/C03: Phủ cao su

Vật liệu vít đầu nối

/S01: Thép không gỉ

Thông số chung

• Kiểu lắp: dạng cắm
• Kết nối: terminal vít M3.5
• Vật liệu vỏ: nhựa chống cháy (màu đen)
• Cách ly: ngõ vào điện áp → dòng → đầu ra → nguồn
• Phương pháp tính toán: nhân chia theo thời gian
• Quá dải: khoảng -10 đến +120% (tại 1–5 V)
• Điều chỉnh zero: -5 đến +5% (mặt trước)
• Điều chỉnh span: 95 đến 105% (mặt trước)

Thông số đầu vào

• Tần số: 50 hoặc 60 Hz

Ngõ vào dòng

• Dải hoạt động: 0 – 120%
• Quá tải:
  • 1000% trong 3 giây
  • 200% trong 10 giây
  • 120% liên tục

Ngõ vào điện áp

• Dải hoạt động: 0 – 120%
• Quá tải:
  • 150% trong 10 giây
  • 120% liên tục

Cách xác định dải công suất (W)

Dải hiệu chuẩn [W] = Công suất đo ÷ (Tỷ số VT × Tỷ số CT)

Ví dụ:
Hệ 3 pha 3 dây, công suất 750 kW
VT 3300/110 V, CT 250/5 A

→ 750 × 10³ ÷ ((3300/110) × (250/5)) = 0 – 500 W

Thông số đầu ra

Dòng DC

• 0 – 20 mA DC và ±1 mA
• Span tối thiểu: 1 mA
• Offset: tối đa 1.5 lần span
• Điện áp cấp tối đa: 12 V

Điện áp DC

• -10 đến +12 V DC
• Span tối thiểu: 5 mV
• Offset: tối đa 1.5 lần span
• Dòng tối đa: 1 mA (≥ 0.5 V)

Lắp đặt

Nguồn cấp

• AC: ±10%, 50/60 Hz, ~2 VA
• DC: ±10% hoặc 85 – 150 V (với 110 V), ripple tối đa 10%, ~2 W

Điều kiện hoạt động

• Nhiệt độ: -5 đến +60°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)

Khác

• Lắp đặt: gắn bề mặt hoặc DIN rail
• Khối lượng: 400 g

Hiệu năng

• Độ chính xác: ±0.5%
• Hệ số nhiệt: ±0.05%/°C
• Thời gian đáp ứng: ≤ 1 giây
• Độ gợn: ≤ 0.5%
• Lưu ý: độ gợn có thể tăng khi tần số tín hiệu và nguồn khác biệt lớn
• Ảnh hưởng điện áp nguồn: ±0.1%
• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Độ bền điện: 2000 V AC trong 1 phút
