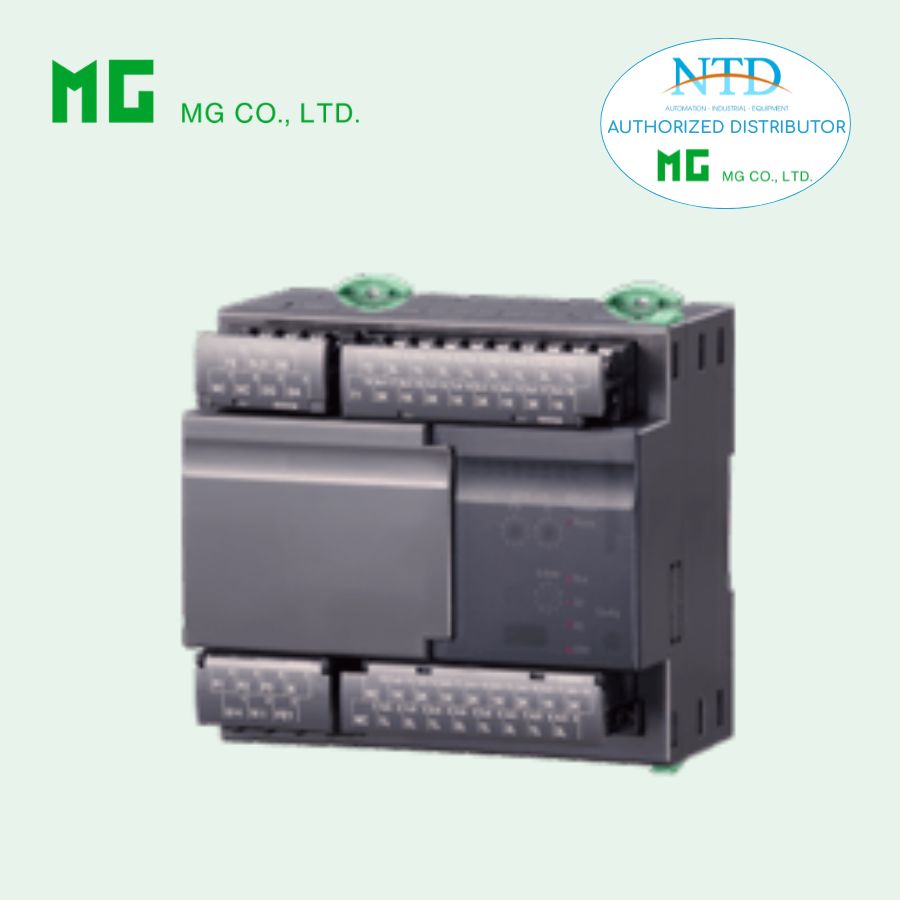

BỘ GIÁM SÁT ĐIỆN NĂNG ĐA CHỨC NĂNG R9MWTU MG (M-SYSTEM)

R9MWTU là bộ giám sát điện năng đa chức năng thuộc dòng Remote I/O R9, hỗ trợ giao tiếp Modbus và sử dụng cảm biến dòng kẹp CLSE giúp lắp đặt nhanh chóng mà không cần biến dòng CT. Thiết bị cho phép đo tối đa 8 mạch điện và theo dõi các thông số quan trọng như điện áp, dòng điện, công suất, điện năng và hệ số công suất. Với khả năng lưu trữ dữ liệu và kết nối truyền thông ổn định, R9MWTU phù hợp cho các hệ thống giám sát và quản lý năng lượng trong nhà máy và tòa nhà.

Chức năng & đặc điểm

• Bộ giám sát điện năng đa chức năng cho giao tiếp Modbus.

• Sử dụng cảm biến dòng kẹp CLSE, không cần sử dụng biến dòng (CT).

• Có thể đo tối đa 8 mạch điện (đo điện áp chung).

• Cảm biến dòng kẹp dễ dàng lắp đặt vào các hệ thống hiện có. Dải đo rộng từ 5 đến 600 A.

• Tất cả các giá trị đo, giá trị bộ đếm, chế độ hiển thị và dữ liệu cài đặt được lưu trong bộ nhớ không mất dữ liệu khi mất điện.

• Có thể ghi dữ liệu dòng điện, công suất… theo lịch khi sử dụng thẻ SD.

MODEL

R9MWTU–2001–AD4[1]

Thông tin đặt hàng

• Mã sản phẩm: R9MWTU-2001-AD4[1]
  Chọn mã cho [1] theo bảng dưới.
  (ví dụ: R9MWTU-2001-AD4/Q)

• Chỉ định tùy chọn cho mã /Q
  (ví dụ: /C01/SET)

Cấu hình

2: 1 pha / 2 dây, 3 pha / 3 dây, 1 pha / 3 dây; 8 mạch

Kết nối

0: Terminal block

I/O

0: Không có

Module mở rộng

1: Có kết nối
(Module mở rộng không tuân theo chỉ thị EU)

Nguồn cấp phụ

AD4: Nguồn đa năng

• 100 – 240 V AC (dải hoạt động 85 – 264 V, 50 / 60 Hz)

• 110 – 240 V DC (dải hoạt động 99 – 264 V, ripple tối đa 10 %p-p)

[1] Tùy chọn

• blank: không có

• /Q: có tùy chọn (chỉ định chi tiết)

Thông số tùy chọn Q

Lớp phủ bảo vệ

• /C01: phủ silicone

• /C02: phủ polyurethane

• /C03: phủ cao su

Cài đặt xuất xưởng

• /SET: cài đặt sẵn theo phiếu thông tin đặt hàng (No. ESU-6221)

Sản phẩm liên quan

• Module mở rộng I/O số: R9WTU-ED

• Module mở rộng giám sát điện năng: R9WTU-EP

• Phần mềm cấu hình PC: PMCFG (tải từ website)

• Cảm biến dòng kẹp: CLSE (bán riêng, số lượng tùy cấu hình hệ thống)

• Thẻ SD dùng để lưu dữ liệu đo

Thông số chung

• Kiểu lắp: thiết bị độc lập

• Cấp bảo vệ: IP20

Kết nối

• Nguồn phụ hoặc điện áp: terminal vít M3.5 (0.8 N·m)

• Ngõ vào dòng: terminal vít M3 (0.5 N·m)

• Modbus: terminal vít M3 (0.5 N·m)

Cỡ dây

• Terminal M3: 0.25 – 1.65 mm² (AWG 22 – 16)

• Terminal M3.5: 1.04 – 2.63 mm² (AWG 16 – 14)

Vỏ thiết bị: nhựa chống cháy (màu đen)
Vật liệu terminal: thép mạ nickel

Thông số đo

• Điện áp: R-N, S-N, T-N, R-S, S-T, T-R

• Dòng điện: R, S, T, N

• Công suất: tác dụng / phản kháng / biểu kiến (R, S, T, tổng)

• Hệ số công suất

• Tần số

• Điện năng tác dụng và phản kháng

• Giá trị demand công suất và dòng điện

• Hàm sóng hài

• Giá trị lớn nhất / nhỏ nhất

Khi gắn thẻ SD, có thể ghi dữ liệu theo lịch:

• điện áp

• dòng điện

• công suất

• điện năng

• hệ số công suất

Truyền thông Modbus

• Chuẩn: TIA/EIA-485-A

• Kiểu truyền: half-duplex, bất đồng bộ

• Khoảng cách truyền: tối đa 500 m

• Cáp: cáp xoắn đôi có chống nhiễu

• Giao thức: Modbus-RTU (mặc định) hoặc Modbus-ASCII

• Số node tối đa: 31 (không tính master)

• Địa chỉ node: 1 – 99

• Tốc độ truyền: 38.4 kbps (mặc định), 19.2 kbps, 9600 bps, 4800 bps

• LED trạng thái: RUN, RD, SD, ERR

Thông số ngõ vào

Tần số: 50 / 60 Hz (45 – 65 Hz)

Điện áp định mức

• Giữa các pha: 400 V AC

• Pha – trung tính: 230 V

Dòng điện (cảm biến CLSE)

• CLSE-R5: 0 – 5 A

• CLSE-05: 0 – 50 A

• CLSE-10: 0 – 100 A

• CLSE-20: 0 – 200 A

• CLSE-40: 0 – 400 A

• CLSE-60: 0 – 600 A

Lắp đặt

• Công suất tiêu thụ

  • AC: < 7 VA

  • DC: < 1.2 W

• Nhiệt độ hoạt động: -10 đến +55°C

• Độ ẩm: 30 – 90 %RH (không ngưng tụ)

• Môi trường: không có khí ăn mòn hoặc bụi nặng

• Lắp đặt: DIN rail hoặc lắp bề mặt

• Khối lượng: 500 g

Hiệu suất

Độ chính xác (10 – 35°C, 45 – 65 Hz)

• Điện áp: ±0.5 %

• Dòng điện: ±0.5 %

• Công suất: ±0.5 %

• Hệ số công suất: ±1.5 %

• Tần số: ±0.1 %

• Điện năng: ±1 %

• Sóng hài: ±2 %

Đồng hồ thời gian thực

• Sai số: ±3 phút/tháng (25°C)

• Thời gian dự phòng pin: ~2 năm

• Pin lithium tích hợp (không tháo rời)

Tiêu chuẩn & chứng nhận

• EMC: EN 61000-6-4, EN 61000-6-2

• An toàn điện: EN 61010-1, EN 61010-2-201

• RoHS Directive
