R7MWTU-EA8 là mô-đun mở rộng thuộc dòng Remote I/O R7, được thiết kế để sử dụng cùng mô-đun giám sát điện năng R7MWTU. Thiết bị cung cấp 8 ngõ vào số (Di/Pi) với nguồn nội 5 V, hỗ trợ chức năng tín hiệu số và bộ đếm xung, giúp mở rộng khả năng thu thập dữ liệu trong các hệ thống giám sát và quản lý năng lượng.

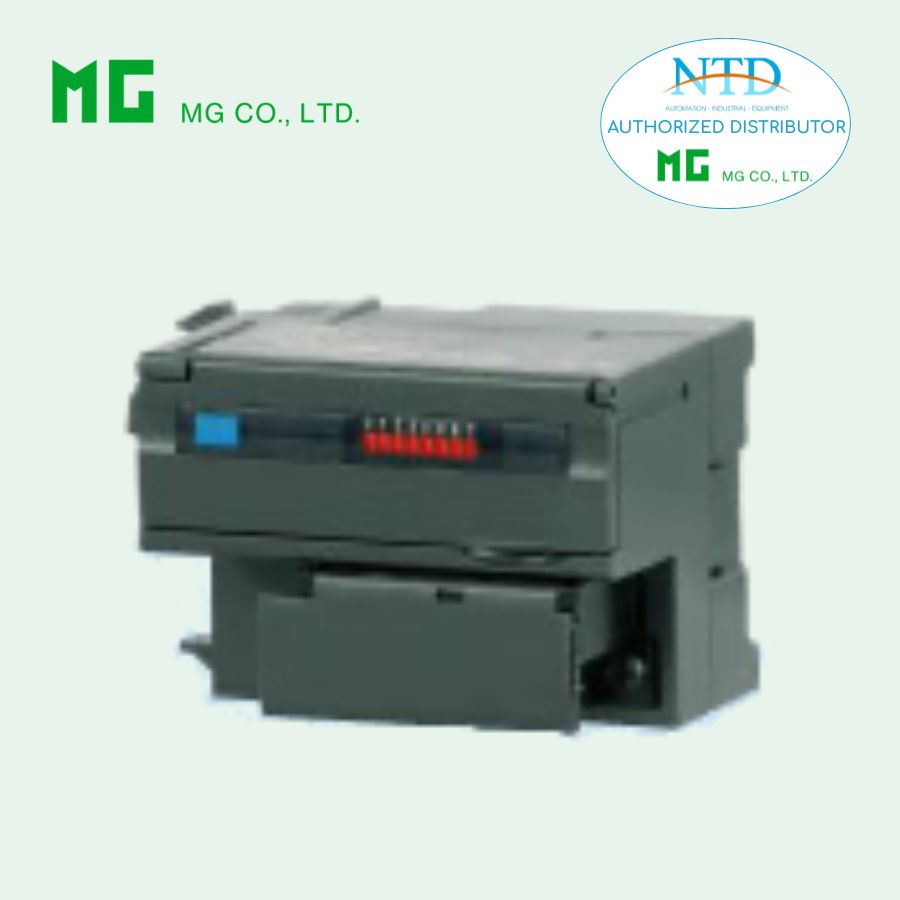

MÔ-ĐUN GIÁM SÁT ĐIỆN NĂNG R7MWTU-EA8 MG (M-SYSTEM)
Liên hệ
Còn hàng
Model: R7MWTU-EA8
Thương hiệu: MG (M-System)
Xuất xứ: Nhật Bản
Chính sách bán hàng
✅ Hàng chính hãng 100%
✅ Bảo hành & đổi trả do lỗi nhà sản xuất
✅ Giao hàng trên toàn quốc
✅ CO, CQ đầy đủ
Chức năng & Đặc điểm
• Là mô-đun mở rộng cho mô-đun giám sát điện năng đa chức năng
(model: R7MWTU)
MODEL: R7MWTU-EA8[1]
Thông tin đặt hàng
• Mã sản phẩm: R7MWTU-EA8[1]
Chọn mã cho [1] bên dưới
(Ví dụ: R7MWTU-EA8/Q)
• Chỉ định thông số cho tùy chọn /Q
(Ví dụ: /C01)
Loại I/O
EA8:
Di / Pi dùng cho mở rộng, 8 điểm (nguồn nội 5 V)
[1] Tùy chọn
Trống: Không có
/Q: Có tùy chọn (chỉ định thông số)
Thông số tùy chọn Q
Lớp phủ bảo vệ
(Chi tiết xem trên website)
-
/C01: Phủ Silicone
-
/C02: Phủ Polyurethane
-
/C03: Phủ Cao su
Thông số chung
Kết nối
Terminal vít tháo rời M3
Mô-men siết: 0.5 N·m
Đầu cos không hàn
Xem bản vẽ ở cuối phần này.
Nhà sản xuất khuyến nghị:
-
Japan Solderless Terminal MFG. Co., Ltd.
-
Nichifu Co., Ltd.
Kích thước dây phù hợp:
0.25 – 1.65 mm² (AWG 22 – 16)
Vật liệu
Terminal vít:
Thép mạ niken
Vỏ thiết bị:
Nhựa chống cháy (màu đen)
Cách ly điện
Giữa:
-
lõi cảm biến
-
đầu ra cảm biến
-
ngõ vào dòng điện
-
ngõ vào điện áp
-
ngõ vào số
-
Modbus
-
FG
-
nguồn cấp
Kích thước đầu cos khuyến nghị
M3
Thông số ngõ vào
Ngõ vào số (Discrete input)
Common: Negative common
Tần số tối đa: 10 Hz
Độ rộng xung tối thiểu: 50 ms
Phạm vi bộ đếm xung:
0 – 999,999,999
Khi tràn bộ đếm:
Reset và bắt đầu lại từ 1
Điện áp / dòng phát hiện:
5 V DC / khoảng 5 mA
Mức phát hiện:
ON
≤ 5 kΩ / ≤ 2 V
OFF
≥ 100 kΩ / ≥ 4 V
Chế độ hoạt động:
-
Digital input
-
Bộ đếm xung (Pulse counter)
Lắp đặt
Công suất tiêu thụ
AC: < 1 VA
DC: < 0.5 W
Nhiệt độ
Hoạt động: -10 → +55°C
Lưu trữ: -20 → +65°C
Độ ẩm
30 – 90 %RH (không ngưng tụ)
Môi trường
Không có khí ăn mòn hoặc bụi nặng
Kiểu lắp đặt
Thanh DIN
Khối lượng
90 g
Hiệu suất
Điện trở cách điện
≥ 100 MΩ (500 V DC)
Độ bền điện môi
2000 V AC / 1 phút
(current input / voltage input / discrete input ↔ Modbus ↔ nguồn)
1000 V AC / 1 phút
(current input / voltage input ↔ discrete input)
