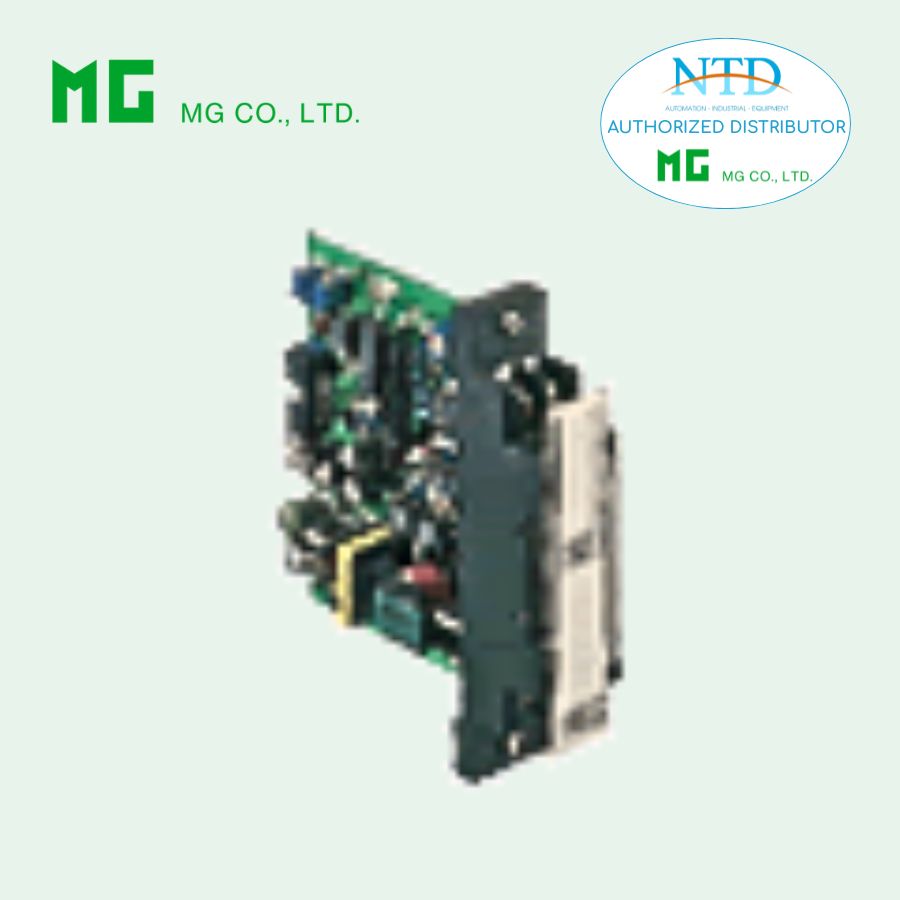

Bộ chuyển đổi tần số 18HZ MG (M-System)

18HZ là bộ chuyển đổi tần số rack-mounted thuộc dòng 18-RACK DCS Signal Conditioners, được thiết kế để chuyển đổi tần số AC thành tín hiệu DC ổn định, phù hợp cho hệ thống giám sát và điều khiển tập trung. Sản phẩm cung cấp hai tín hiệu đầu ra DC tỷ lệ thuận với độ lệch ±5 Hz so với tần số trung tâm (50 Hz hoặc 60 Hz), với độ gợn tín hiệu rất thấp, lý tưởng cho việc đọc và xử lý bằng máy tính hoặc DCS.

Đặc điểm nổi bật

• Hai tín hiệu đầu ra DC: phản ánh sự lệch tần số từ giá trị trung tâm.
• Độ gợn tín hiệu thấp: đảm bảo dữ liệu ổn định cho máy tính hoặc hệ thống DCS.
• Cách ly tín hiệu toàn diện: giữa ngõ vào, ngõ ra và nguồn, giúp chống nhiễu hiệu quả.
• Điều chỉnh Zero/Span ngay tại mặt trước: dễ dàng hiệu chuẩn.
• Thiết kế rack tiêu chuẩn: dễ dàng lắp đặt trong hệ thống 18BXx hoặc 18KBXx.
• Khả năng chịu quá tải: hoạt động liên tục ở 120 % và chịu đỉnh 150 % trong 10 giây.

Thông số kỹ thuật

Ngõ vào

• Tần số: 45 – 55 Hz / 55 – 65 Hz / 45 – 65 Hz (tùy chọn)
• Điện áp: 110 V AC / 220 V AC (tùy chọn)
• Dải hoạt động: 85 – 120 %
• Dòng tiêu thụ: ~1 VA
• Khả năng chịu quá tải: 150 % trong 10 giây, 120 % liên tục

Ngõ ra

• Output 1 & 2: 1 – 5 V DC, trở tải ≥ 5000 Ω
• Overrange output: -10 đến +120 %
• Zero adjustment: -5 đến +5 %
• Span adjustment: 95 – 105 %
• Ripple: ≤ 0.5 %p-p (100/120 Hz)

Nguồn cấp

• DC 24 V ±10 %, ripple ≤ 10 %p-p

Hiệu suất

• Độ chính xác: ±1 %
• Hệ số nhiệt: ±0.1 %/°C (±0.06 %/°F)
• Thời gian đáp ứng: ≤ 0.5 giây (0 – 90 %)
• Ảnh hưởng điện áp: ±0.1 %

Cách ly & bảo vệ

• Điện trở cách ly ≥ 100 MΩ @ 500 V DC
• Chịu điện áp:
  • 2000 V AC (Input → Output 1/2 → Power)
  • 500 V AC (Output 1 → Output 2 → Power)
  • 2000 V AC (Input/Output/Power → Ground)

Điều kiện môi trường & cơ khí

• Nhiệt độ: -5 – +55°C
• Độ ẩm: 30 – 90 %RH (không ngưng tụ)
• Dòng tiêu thụ: ~60 mA
• Trọng lượng: 150 g
• Lắp đặt: Rack tiêu chuẩn 18BXx hoặc 18KBXx

Ứng dụng phổ biến

• Giám sát và điều khiển hệ thống quản lý điện năng trong nhà máy hoặc tòa nhà.
• Đo tần số cho UPS hoặc thiết bị phát điện.
• Tích hợp vào hệ thống DCS/PLC để theo dõi tần số lưới và thiết bị năng lượng.
• Sử dụng trong quản lý năng lượng và bảo vệ thiết bị với tín hiệu DC ổn định và chính xác.
