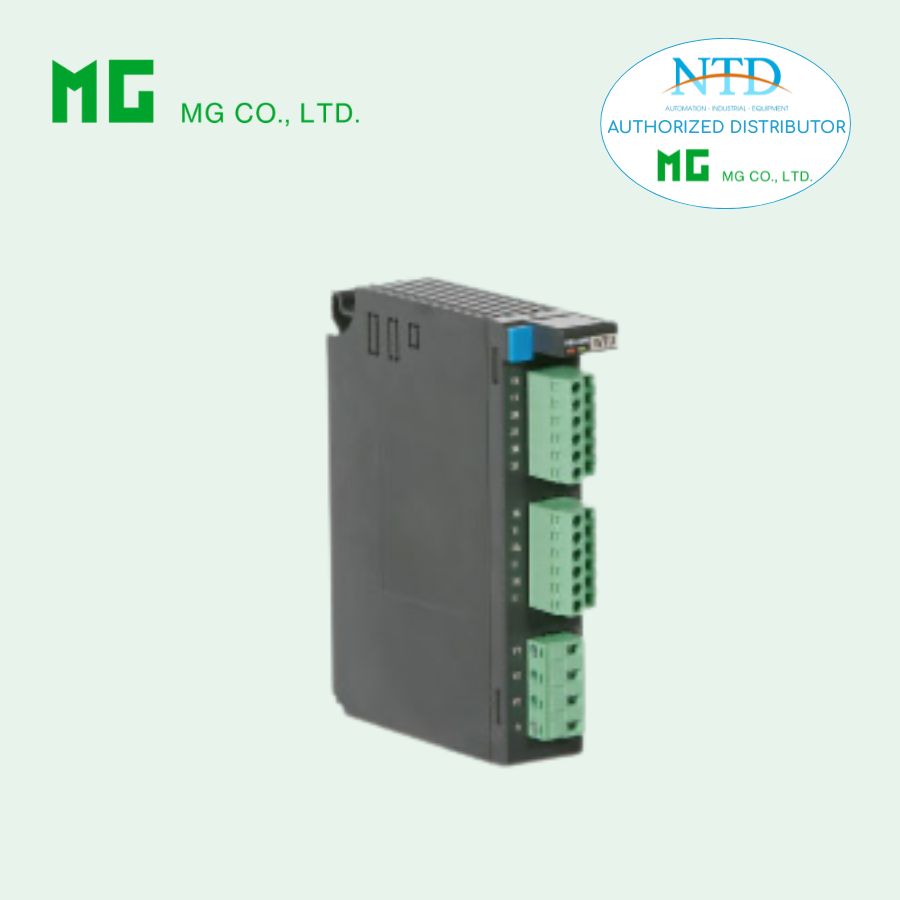

MÔ-ĐUN ĐẦU VÀO ĐIỆN NĂNG ĐA CHỨC NĂNG R3-WTU MG

MÔ-ĐUN ĐẦU VÀO ĐIỆN NĂNG ĐA CHỨC NĂNG R3-WTU MG

Liên hệ Còn hàng

Model: R3-WTU
Thương hiệu: MG (M-System)
Xuất xứ: Nhật Bản
Chính sách bán hàng
✅ Hàng chính hãng 100%
✅ Bảo hành & đổi trả do lỗi nhà sản xuất
✅ Giao hàng trên toàn quốc
✅ CO, CQ đầy đủ

R3-WTU là mô-đun đo điện năng đa chức năng thuộc dòng Remote I/O R3 Series, cho phép giám sát nhiều thông số điện của hệ thống như điện áp, dòng điện, công suất, hệ số công suất, tần số và năng lượng tiêu thụ. Thiết bị sử dụng cảm biến dòng dạng kẹp CLSE nên dễ dàng lắp đặt mà không cần biến dòng truyền thống. R3-WTU phù hợp cho các ứng dụng giám sát và quản lý năng lượng trong nhà máy, tòa nhà và hệ thống tủ điện công nghiệp.

Chức năng và đặc điểm

  • Đo đồng thời nhiều thông số của hệ thống điện công suất lớn, bao gồm tính toán dòng điện hai chiều, pha và hài.

  • Hỗ trợ 1 hoặc 2 hệ thống đo.

  • Sử dụng cảm biến dòng dạng kẹp nên không cần biến dòng (CT).

  • Cảm biến dòng dễ dàng lắp đặt vào các hệ thống hiện có.

Ứng dụng điển hình

  • Quản lý nhu cầu tiêu thụ năng lượng trong nhà máy và tòa nhà.

  • Thiết bị giám sát điện năng đa chức năng tích hợp trong các thiết bị điện hoặc tủ điện, giúp tiết kiệm không gian, giảm dây nối và chi phí.

MODEL: R3–WTU1[1]E[2][3]

Thông tin đặt hàng

  • Mã sản phẩm: R3-WTU1[1]E[2][3]
    Chọn mã cho các mục [1] đến [3].

Ví dụ: R3-WTU12ES/D/CE/Q

  • Chỉ định thông số cho tùy chọn /Q
    Ví dụ: /C01

Cấu hình

1: Hệ thống điện

  • 1 pha / 2 dây và 3 dây

  • 3 pha / 3 dây và 4 dây

[1] Số hệ thống đo

  • 1: 1 hệ thống

  • 2: 2 hệ thống

Đầu vào

E: 480 V AC / sử dụng cảm biến CLSE

[2] Chế độ truyền thông

  • S: Single (đơn)

  • W: Dual (kép)

[3] Tùy chọn (có thể chọn nhiều)

Dung lượng dữ liệu (địa chỉ/slot)

  • (trống): 16 word (1 slot)

  • /D: 32 word (2 slot)

Lưu ý: cần sử dụng đế R3-BSW có khả năng cài đặt địa chỉ tự do.

Tiêu chuẩn

  • (trống): không có CE

  • /CE: có chứng nhận CE

Tùy chọn khác

  • (trống): không có

  • /Q: tùy chọn khác (cần chỉ định chi tiết)

Thông số tùy chọn Q

Lớp phủ bảo vệ

(Chi tiết xem trên website)

  • /C01: phủ silicone

  • /C02: phủ polyurethane

  • /C03: phủ cao su

Sản phẩm liên quan

  • Phần mềm cấu hình PC R3CON (tải trên website).

  • Cảm biến dòng kẹp CLSE (không kèm theo sản phẩm, cần đặt mua riêng).
    Số lượng cảm biến phụ thuộc cấu hình hệ thống.

  • Module mạng R3-Nx, R30Nx.

Việc reset dữ liệu từ thiết bị chủ chỉ khả dụng với một số phiên bản firmware nhất định của các module mạng (kiểm tra bằng phần mềm R3CON).

Thông số chung

Kết nối

  • Bus nội bộ: qua đế lắp R3-BSx

  • Ngõ vào điện áp: terminal rời
    (dây ≤ 2.5 mm, tiết diện 0.5 – 3.5 mm², tuốt 7 mm)

  • Ngõ vào dòng: terminal rời
    (dây ≤ 2.4 mm, tiết diện 0.5 – 3.5 mm², tuốt 10 mm)

  • Nguồn nội bộ: qua R3-BSx

Cấu hình hệ thống

  • 1 pha 2 dây / 3 dây

  • 3 pha 3 dây tải cân bằng hoặc không cân bằng

  • 3 pha 4 dây tải cân bằng hoặc không cân bằng

Cách ly

Cách ly giữa:

  • lõi cảm biến

  • ngõ ra cảm biến

  • ngõ vào dòng / điện áp

  • bus nội bộ và nguồn nội bộ

Các đại lượng đo được

  • Điện áp:
    1–N, 2–N, 3–N, 1–2, 2–3, 3–1

  • Dòng điện:
    1, 2, 3, N

  • Công suất:
    tác dụng / phản kháng / biểu kiến (1,2,3 và tổng)

  • Hệ số công suất

  • Tần số

  • Điện năng:

    • tác dụng (nhận / phát)

    • phản kháng (nhận / phát / cảm / dung)

    • biểu kiến

  • Công suất demand (trung bình theo khoảng thời gian)

  • Dòng demand trung bình

  • Sóng hài tổng

  • Giá trị lớn nhất / nhỏ nhất

  • Lịch sử demand (1–4)
    có thể cài đặt 1–60 phút
    mặc định 30 phút

Đèn trạng thái

RUN

LED 2 màu:

  • Đỏ: Bus A hoạt động bình thường

  • Xanh: Bus B hoạt động bình thường

  • Vàng: cả hai bus hoạt động bình thường

ERR

LED 2 màu:

  • Đỏ: lỗi đầu vào (≥120% hoặc tần số ngoài 45–65 Hz)

  • Xanh: hoạt động bình thường

Thông số ngõ vào

Tần số

50 / 60 Hz (45 – 65 Hz)

Ngõ vào điện áp

Điện áp định mức:

  • Điện áp dây-dây: 480 V

  • Điện áp pha-trung tính: 277 V

Công suất tiêu thụ: ≤ ULN² / 300 kΩ / pha

Quá tải:

  • 200% trong 10 giây

  • 120% liên tục

Dải điện áp sơ cấp cài đặt được: 50 – 400000 V

Ngõ vào dòng

Cảm biến CLSE:

  • CLSE-R5: 0 – 5 A AC

  • CLSE-05: 0 – 50 A AC

  • CLSE-10: 0 – 100 A AC

  • CLSE-20: 0 – 200 A AC

  • CLSE-40: 0 – 400 A AC

  • CLSE-60: 0 – 600 A AC

Quá tải:

  • 120% liên tục

  • 500% trong 10 giây

Lưu ý: sử dụng cho mạch ≤ 480 V

Dải dòng sơ cấp có thể cài đặt: 1 – 20000 A

Lắp đặt

Nhiệt độ làm việc: -10 đến +55°C

Độ ẩm: 30 – 90% RH (không ngưng tụ)

Môi trường:
không có khí ăn mòn hoặc bụi nhiều

Phương pháp lắp:
đế R3-BSx

Trọng lượng: 170 g

Hiệu suất

(ở 23°C ±10°C, 45–65 Hz)

Độ chính xác:

  • Điện áp: ±1.0%

  • Dòng điện: ±1.0%

  • Công suất: ±1.0%

  • Hệ số công suất: ±3.0%

  • Tần số: ±1.0%

  • Điện năng: ±2%

  • Sóng hài: ±2.5%

Dữ liệu chuyển đổi: 16 bit / 32 bit

Dòng tiêu thụ: 60 mA

Thời gian đáp ứng:
≤ 2 giây (0–100%)
≤ 3 giây đối với tần số và sóng hài

Điện trở cách điện:
≥ 100 MΩ tại 500 V DC

Độ bền điện môi:

  • 2000 V AC / 1 phút (ngõ vào đến bus)

  • 2000 V AC / 1 phút (lõi cảm biến đến ngõ ra)

  • 2000 V AC / 1 phút (nguồn đến FG)

Tiêu chuẩn và chứng nhận

Tuân thủ tiêu chuẩn EU:

EMC Directive

  • EMI EN 61000-6-4

  • EMS EN 61000-6-2

Low Voltage Directive

  • EN 61010-1

  • EN 61010-2-201

  • Category III (đầu vào đo lường)

  • Pollution degree 2
