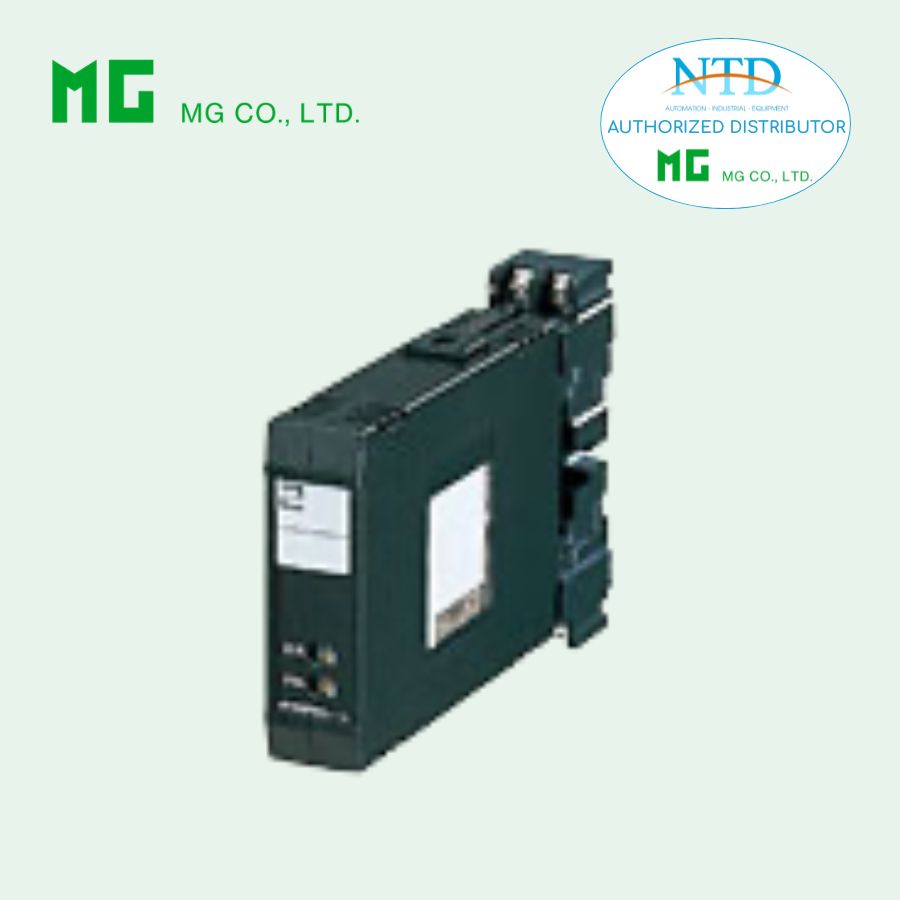

Bộ truyền HC MG (M-SYSTEM)

Chức năng & Tính năng

• Chuyển đổi dòng điện xoay chiều từ biến dòng thành tín hiệu chuẩn cho quá trình.
• Độ gợn thấp.
• Cảm biến trung bình.
• Có bảo vệ CT để chống mạch hở.
• Lắp đặt mật độ cao.

Ứng dụng điển hình

• Giám sát và điều khiển tập trung động cơ, bơm hoặc máy sưởi qua DCS.
• Giám sát dòng điện đường dây và nguồn điện.

MÔ HÌNH: HC–[1][2]–R[3]

THÔNG TIN ĐẶT HÀNG

• Mã sản phẩm: HC-[1][2]-R[3]
• Chọn mã từ danh sách dưới đây cho từng [1] đến [3]. (ví dụ: HC-1A-R/Q)
• Phạm vi đầu ra đặc biệt (cho mã Z & 0).
• Chỉ định tùy chọn /Q (ví dụ: /C01/S01).

[1] ĐẦU VÀO (dạng sóng sine)
Dòng điện
1: 0 – 1 A AC
5: 0 – 5 A AC

[2] ĐẦU RA
Dòng điện
A: 4 – 20 mA DC (trở kháng tải tối đa 750 Ω)
B: 2 – 10 mA DC (trở kháng tải tối đa 1500 Ω)
C: 1 – 5 mA DC (trở kháng tải tối đa 3000 Ω)
D: 0 – 20 mA DC (trở kháng tải tối đa 750 Ω)
E: 0 – 16 mA DC (trở kháng tải tối đa 900 Ω)
F: 0 – 10 mA DC (trở kháng tải tối đa 1500 Ω)
G: 0 – 1 mA DC (trở kháng tải tối đa 15 kΩ)
Z: Chỉ định dòng điện (Xem THÔNG SỐ ĐẦU RA)

Điện áp
1: 0 – 10 mV DC (trở kháng tải tối thiểu 10 kΩ)
2: 0 – 100 mV DC (trở kháng tải tối thiểu 100 kΩ)
3: 0 – 1 V DC (trở kháng tải tối thiểu 1000 Ω)
4: 0 – 10 V DC (trở kháng tải tối thiểu 10 kΩ)
5: 0 – 5 V DC (trở kháng tải tối thiểu 5000 Ω)
6: 1 – 5 V DC (trở kháng tải tối thiểu 5000 Ω)
0: Chỉ định điện áp (Xem THÔNG SỐ ĐẦU RA)

ĐIỆN NGUỒN
DC
R: 24 V DC (Phạm vi hoạt động 24 V ±10 %, gợn tối đa 10 %p-p)

[3] TÙY CHỌN
Trống: không có
/Q: Có tùy chọn (chỉ định chi tiết)

THÔNG SỐ TÙY CHỌN Q
Lớp phủ (chi tiết xem website)
/C01: Lớp phủ Silicone
/C02: Lớp phủ Polyurethane
/C03: Lớp phủ cao su

Vật liệu ốc vít
/S01: Thép không gỉ

THÔNG SỐ CHUNG

• Cấu trúc: Cắm trực tiếp
• Kết nối: Cọc vít M3.5 (mô men 0.8 N·m)
• Ốc vít: Thép mạ niken (tiêu chuẩn) hoặc thép không gỉ
• Vỏ: Nhựa chịu lửa (đen)
• Cách ly: Đầu vào → đầu ra → nguồn
• Dạng sóng đầu vào: Sóng sine
• Đầu ra vượt dải: 0 – 120 % tại 1 – 5 V
• Điều chỉnh điểm 0: -5 đến +5 % (trước)
• Điều chỉnh span: 95 đến 105 % (trước)

THÔNG SỐ ĐẦU VÀO

• Tần số: 50 hoặc 60 Hz
• Trở kháng đầu vào: 0.5 VA tối đa
• Khả năng quá tải: 500 % trong 5 giây, 120 % liên tục
• Phạm vi hoạt động: 0 – 120 %

THÔNG SỐ ĐẦU RA

• Dòng DC: 0 – 20 mA
  • Span tối thiểu: 1 mA
  • Offset: tối đa 1.5 lần span
  • Trở kháng tải: Điện áp đầu ra tối đa 15 V
• Điện áp DC: 0 – 12 V
  • Span tối thiểu: 5 mV
  • Offset: tối đa 1.5 lần span
  • Trở kháng tải: dòng đầu ra tối đa 1 mA; tại ≥ 0.5 V

LẮP ĐẶT

• Dòng tiêu thụ: Khoảng 55 mA
• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm: 30 – 90 %RH (không ngưng tụ)
• Lắp đặt: Mặt phẳng hoặc thanh DIN; khung Rack BX-16H có sẵn
• Trọng lượng: 200 g

HIỆU SUẤT (theo % span)

• Độ chính xác: ±0.3 %
• Hệ số nhiệt độ: ±0.015 %/°C
• Thời gian phản hồi: ≤ 0.5 giây (0 – 90 %)
• Gợn: 0.5 %p-p tối đa (100/120 Hz)
• Ảnh hưởng điện áp: ±0.1 % trên phạm vi điện áp
• Điện trở cách điện: ≥ 100 MΩ với 500 V DC
• Cường độ chịu điện:
  • 2000 V AC @1 phút (đầu vào → đầu ra hoặc nguồn)
  • 500 V AC @1 phút (đầu ra → nguồn)
  • 1500 V AC @1 phút (đầu vào/đầu ra/nguồn → đất)
