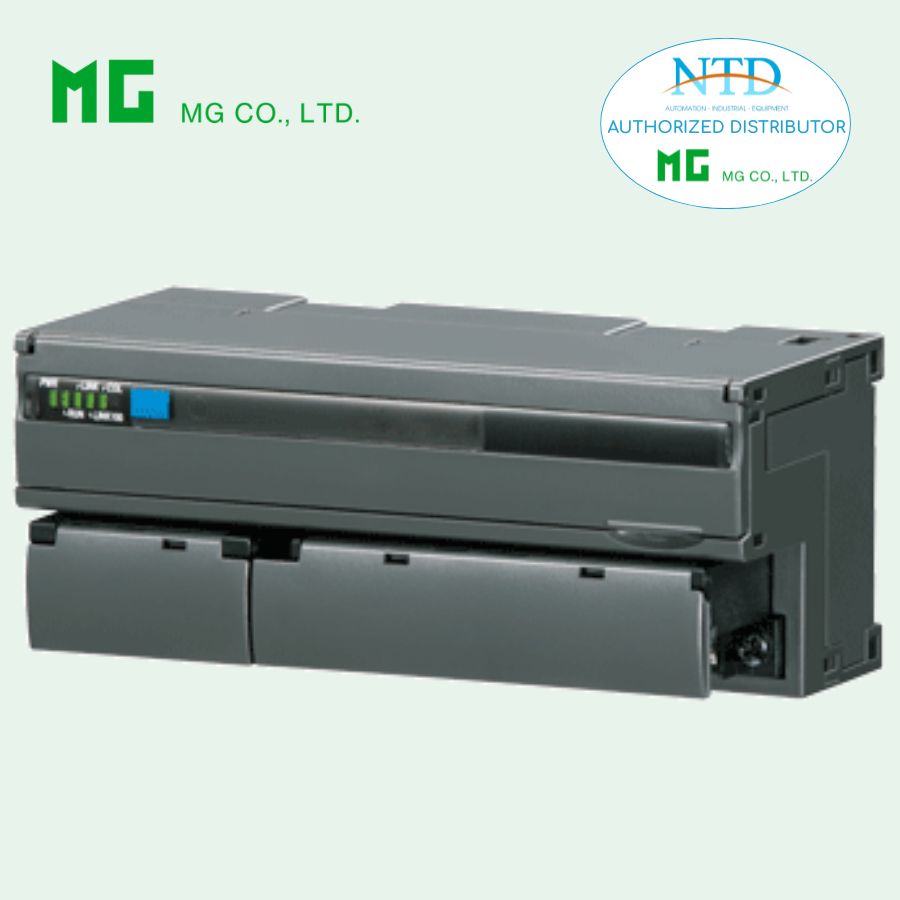

MODULE ĐO DÒNG AC CC-LINK 4 KÊNH R7C-CT4E CỦA MG

R7C-CT4E là module I/O thuộc dòng Remote I/O R7 Series, hỗ trợ giao tiếp CC-Link Ver.1.10, chuyên dùng để đo dòng điện xoay chiều (AC) với 4 kênh đầu vào độc lập. Sản phẩm sử dụng cảm biến dòng dạng kẹp (clamp-on) model CLSE, giúp đo lường an toàn, nhanh chóng mà không cần ngắt mạch.

Với khả năng cách ly giữa các kênh, đo RMS chính xác và cấu hình linh hoạt, R7C-CT4E là giải pháp tối ưu cho các hệ thống giám sát và quản lý năng lượng trong công nghiệp.

ĐẶC ĐIỂM NỔI BẬT

• Module đo dòng AC 4 kênh, hỗ trợ CC-Link
• Sử dụng cảm biến dòng kẹp ngoài (CLSE), dễ lắp đặt và an toàn
• Đo theo giá trị RMS, đảm bảo độ chính xác cao
• Cách ly hoàn toàn giữa các kênh và nguồn, tăng độ an toàn
• Cho phép chọn dải đo bằng DIP switch hoặc phần mềm
• Hỗ trợ hiệu chỉnh riêng từng kênh (zero, span, scaling)
• Có thể mở rộng thêm module input/output số
• Tốc độ chuyển đổi dữ liệu linh hoạt (10 – 80 ms)
• Hiển thị trạng thái hoạt động qua LED
• Hỗ trợ cấu hình bằng phần mềm R7CON

THÔNG SỐ KỸ THUẬT

Cấu hình chung

• Số kênh: 4 kênh đo dòng AC
• Nguồn cấp: 24 V DC (±10%)
• Dòng tiêu thụ: khoảng 140 mA
• Kết nối: Terminal vít M3
• Kích thước dây: 0.25 – 1.65 mm² (AWG 22 – 16)
• Lắp đặt: Thanh DIN rail 35 mm
• Vật liệu vỏ: Nhựa chống cháy

Giao tiếp CC-Link

• Chuẩn: CC-Link Ver.1.10
• Loại trạm: Remote device
• Tốc độ truyền: 156 kbps đến 10 Mbps
• Địa chỉ trạm: 1 – 64 (cài đặt bằng rotary switch)
• Cáp mạng: Cáp CC-Link tiêu chuẩn của Mitsubishi Electric
• Đèn trạng thái: RUN, ERR, SD, RD

Thông số đầu vào dòng điện

• Loại cảm biến: Clamp-on current sensor (CLSE)
• Dải đo tùy chọn:
  • 0 – 5 A
  • 0 – 50 A
  • 0 – 100 A
  • 0 – 200 A
  • 0 – 400 A
  • 0 – 600 A (mặc định)
• Tần số: 50 / 60 Hz (45 – 65 Hz)
• Dải hoạt động: 5 – 115% định mức
• Khả năng quá tải: 120% liên tục
• Giới hạn điện áp mạch: ≤ 480 V

Hiệu suất

• Tốc độ chuyển đổi / độ chính xác:
  • 10 ms / ±2.0%
  • 20 ms / ±1.0%
  • 40 ms / ±0.5%
  • 80 ms / ±0.5% (mặc định)
• Thời gian đáp ứng: ≤ 1 giây
• Hệ số nhiệt: ±0.015%/°C
• Dữ liệu đầu ra: Giá trị dòng (A) × 100 (hoặc ×1000 với dải nhỏ)

Cách điện và an toàn

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Độ bền điện môi: 1500 V AC trong 1 phút (giữa các kênh, nguồn và mạng)

Điều kiện hoạt động

• Nhiệt độ: -10 đến +55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Môi trường: Không có khí ăn mòn hoặc bụi nặng

Tiêu chuẩn

• EMC: EN 61000-6-4, EN 61000-6-2
• Tuân thủ RoHS

ỨNG DỤNG PHỔ BIẾN

Module R7C-CT4E được sử dụng rộng rãi trong các hệ thống:

• Giám sát dòng điện trong nhà máy sản xuất
• Hệ thống quản lý và tiết kiệm năng lượng
• Theo dõi tải động cơ, máy móc công nghiệp
• Tích hợp vào hệ thống PLC, SCADA qua CC-Link
• Ứng dụng trong tòa nhà, HVAC, và hệ thống điện công nghiệp

SẢN PHẨM LIÊN QUAN

• Cảm biến dòng kẹp: CLSE
• Module mở rộng input: R7C-EAx
• Module mở rộng output: R7C-ECx
• Phần mềm cấu hình: R7CON
• Cáp cấu hình: MCN-CON / COP-US
