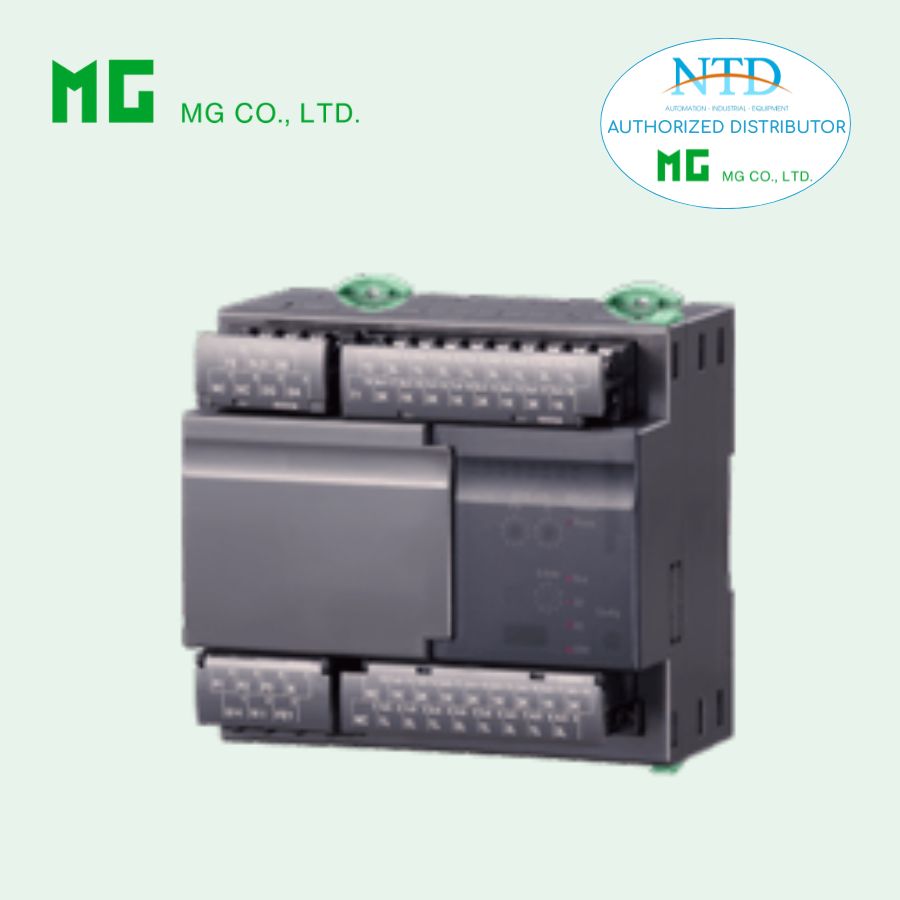

MODULE MỞ RỘNG GIÁM SÁT ĐIỆN NĂNG ĐA CHỨC NĂNG R9WTU-EP MG

R9WTU-EP là module mở rộng giám sát điện năng thuộc dòng Remote I/O R9, được thiết kế để mở rộng ngõ vào dòng điện cho bộ giám sát điện năng R9xWTU. Thiết bị sử dụng cảm biến dòng kẹp CLSE giúp lắp đặt nhanh chóng mà không cần biến dòng CT và có thể mở rộng khả năng đo lên đến 16 mạch điện. Với thiết kế nhỏ gọn và dải đo rộng từ 5 đến 600 A, R9WTU-EP phù hợp cho các hệ thống giám sát và quản lý năng lượng trong công nghiệp.

Chức năng & đặc điểm

• Module mở rộng cho bộ giám sát điện năng đa chức năng (model: R9xWTU) để mở rộng ngõ vào dòng điện.

• Sử dụng cảm biến dòng kẹp, không cần sử dụng biến dòng (CT).

• Khi kết hợp với R9xWTU, có thể đo tối đa 16 mạch điện (đo điện áp chung).

• Cảm biến dòng kẹp dễ dàng lắp đặt cho các hệ thống hiện có.

• Hỗ trợ dải đo rộng từ 5 đến 600 A.

Model

R9WTU-EP8[1]

Thông tin đặt hàng

• Mã sản phẩm: R9WTU-EP8[1]
  Chọn mã cho [1] theo bảng dưới.
  (ví dụ: R9WTU-EP8/Q)

• Chỉ định tùy chọn cho mã /Q
  (ví dụ: /C01)

Số kênh

8: 8 mạch đo

[1] Tùy chọn

• blank: không có

• /Q: có tùy chọn (chỉ định chi tiết)

Thông số tùy chọn Q

Lớp phủ bảo vệ

• /C01: phủ silicone

• /C02: phủ polyurethane

• /C03: phủ cao su

Sản phẩm liên quan

• Bộ giám sát điện năng cho CC-Link: R9CWTU

• Bộ giám sát điện năng cho LonWorks: R9LWTU

• Bộ giám sát điện năng cho Modbus: R9MWTU

• Bộ giám sát điện năng cho Modbus/TCP: R9EWTU

• Cảm biến dòng kẹp: CLSE

Lưu ý: Cảm biến dòng kẹp CLSE không đi kèm trong bộ sản phẩm, cần đặt hàng riêng. Số lượng cảm biến cần dùng phụ thuộc vào cấu hình hệ thống.

Thông số chung

• Kiểu cấu trúc: thiết bị độc lập

• Cấp bảo vệ: IP20

Kết nối

• Terminal vít M3 (mô-men siết 0.5 N·m)

Terminal cos

• Nhà sản xuất khuyến nghị:
  Japan Solderless Terminal MFG. Co., Ltd., Nichifu Co., Ltd.

• Cỡ dây áp dụng: 0.25 – 1.65 mm² (AWG 22 – 16)

Vật liệu

• Terminal vít: thép mạ nickel

• Vỏ: nhựa chống cháy (màu đen)

Cách ly

• Phải cùng mức điện thế với ngõ vào dòng điện của R9xWTU

Các đại lượng đo

• Tham khảo tài liệu thông số của R9xWTU

Thông số ngõ vào

Tham khảo tài liệu thông số của R9xWTU.

Lắp đặt

Công suất tiêu thụ

• AC: ≤ 1 VA

• DC: ≤ 1 W

Điều kiện môi trường

• Nhiệt độ hoạt động: -10 đến +55°C

• Độ ẩm: 30 – 90 %RH (không ngưng tụ)

• Môi trường: không có khí ăn mòn hoặc bụi nặng

Kiểu lắp

• Lắp bề mặt hoặc DIN rail

Khối lượng

• 300 g

Hiệu suất

Tham khảo tài liệu thông số của R9xWTU.
