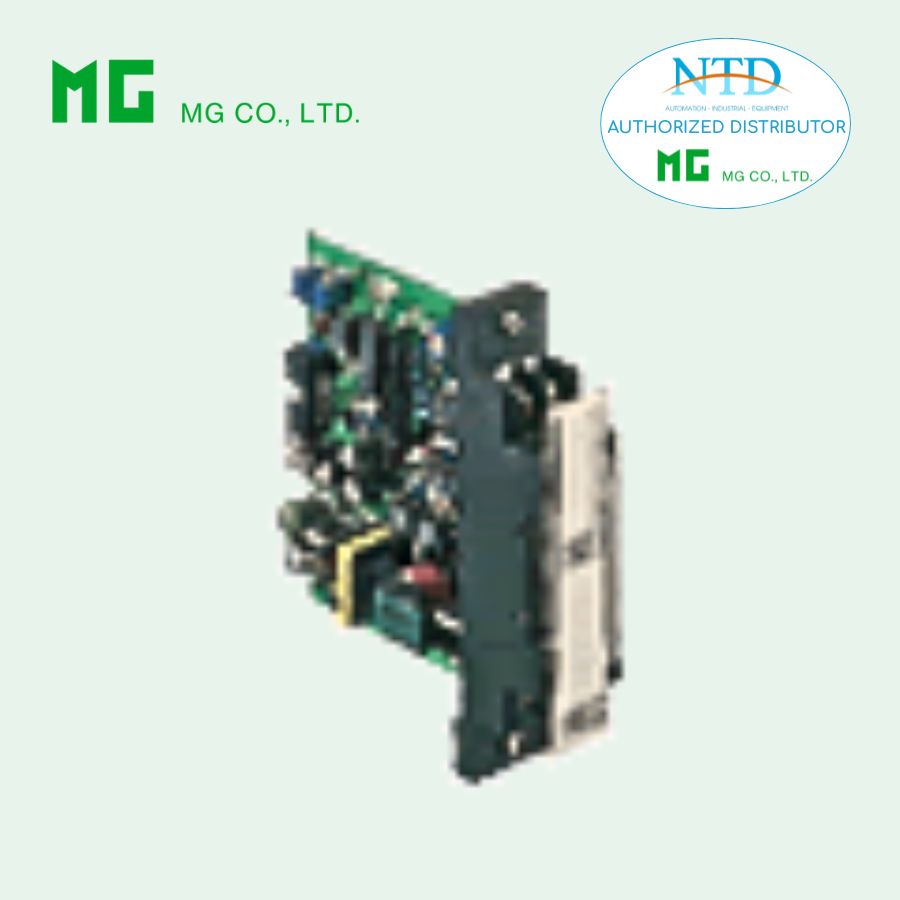

Bộ chuyển đổi góc pha 18PA MG (M-System)

Bộ chuyển đổi góc pha 18PA cung cấp hai tín hiệu DC tỷ lệ với góc pha của hệ thống điện. Tín hiệu DC có độ gợn thấp, thích hợp cho các ứng dụng giám sát và nhập liệu máy tính. Thiết bị lý tưởng cho việc đo góc pha của động cơ hoặc giám sát hệ thống quản lý điện năng trong nhà máy, tòa nhà.

Đặc điểm nổi bật

• Cung cấp hai tín hiệu DC ổn định, tỷ lệ trực tiếp với góc pha.
• Đầu ra DC ít gợn, tối ưu cho máy tính hoặc PLC.
• Cách ly hoàn toàn từ đầu vào điện áp → đầu vào dòng → đầu ra 1 → đầu ra 2 → nguồn.
• Điều chỉnh zero và span dễ dàng từ mặt trước.
• Thiết kế gắn rack, dễ dàng truy cập các đầu nối từ mặt trước và phía sau.

Thông số kỹ thuật

Nguồn cấp:

• 24 V DC (dải hoạt động ±10 %, sóng gợn ≤10 %p-p)

Kết nối:

• Đầu vào: M3.5 screw terminals (mô-men 0.8 N·m)
• Đầu ra 1 & 2: Connector
• Nguồn cấp: Connector

Đầu vào:

• Hệ thống: 3 pha / 3 dây
• Dòng điện: 110 V / 5 A AC, 110 V / 1 A AC, 220 V / 1 A AC, 220 V / 5 A AC
• Điện áp: 50/60 Hz
• Dải góc pha: lag 60° – 0 – lead 60° hoặc lead 60° – 0 – lag 60°
• Dải hoạt động:
  • Dòng điện: 10 – 120 % định mức
  • Quá tải: 1000 % trong 3 giây, 200 % trong 10 giây, 120 % liên tục
  • Điện áp: 85 – 120 % định mức, quá tải 150 % trong 10 giây, 120 % liên tục

Đầu ra:

• Điện áp DC: 1 – 5 V DC (tải ≥ 5000 Ω)
• Tín hiệu quá dải: -10 đến +120 %
• Điều chỉnh zero: -5 đến +5 %
• Điều chỉnh span: 95 – 105 %

Môi trường lắp đặt:

• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm: 30 – 90 %RH (không ngưng tụ)
• Lắp đặt: Rack tiêu chuẩn 18BXx hoặc 18KBXx
• Trọng lượng: 200 g (0.44 lb)

Hiệu suất:

• Độ chính xác: ±2 % với tải cân bằng
• Hệ số nhiệt độ: ±0.2 %/°C
• Thời gian phản hồi: ≤1 s (0 – 90 %)
• Độ gợn: 1 %p-p max. (50/60 Hz)
• Ảnh hưởng điện áp lưới: ±0.1 %
• Điện trở cách ly: ≥ 100 MΩ với 500 V DC
• Chịu điện áp: 2000 V AC @1 phút (đầu vào điện áp → đầu vào dòng → đầu ra 1/2 → nguồn), 500 V AC @1 phút (đầu ra 1 → đầu ra 2 → nguồn), 2000 V AC @1 phút (đầu vào/đầu ra/nguồn → Mass)

Ứng dụng phổ biến

• Giám sát góc pha trong hệ thống điện của nhà máy hoặc tòa nhà.
• Đo góc pha của động cơ hoặc các thiết bị quay.
• Hệ thống DCS và SCADA yêu cầu tín hiệu DC ổn định từ góc pha.
• Giám sát và điều khiển hệ thống quản lý năng lượng tập trung
