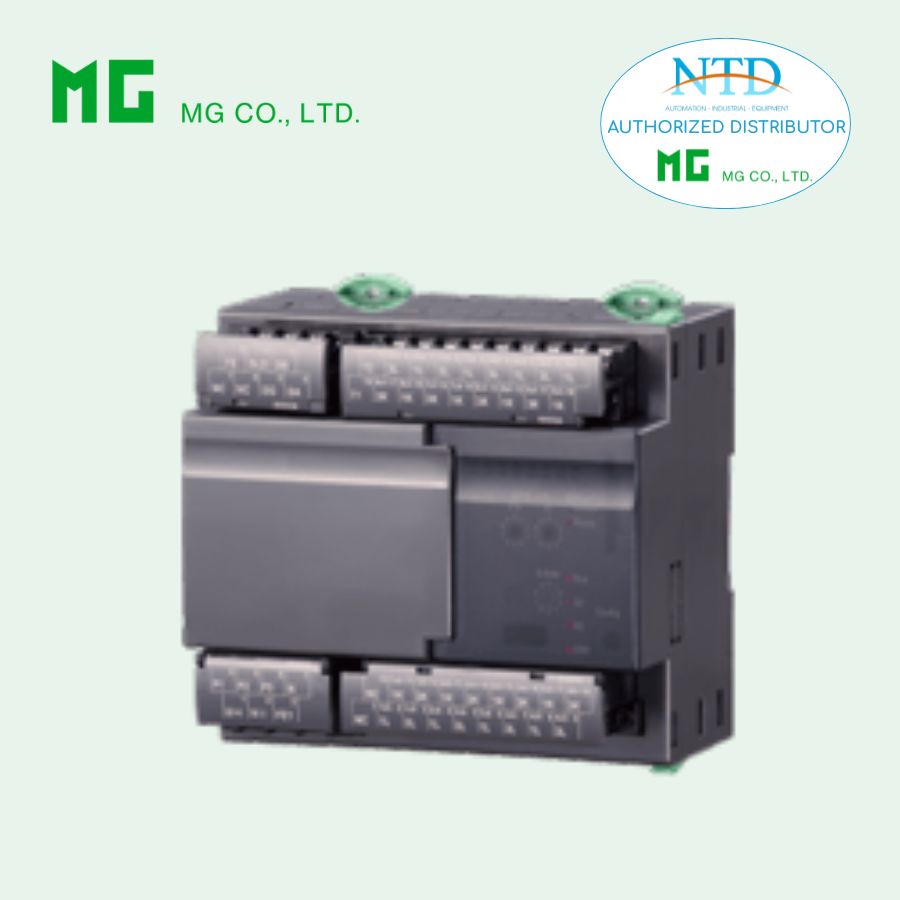

BỘ GIÁM SÁT ĐIỆN NĂNG ĐA CHỨC NĂNG R9CWTU MG (M-SYSTEM)

R7MWTU-EA16 là mô-đun mở rộng thuộc dòng Remote I/O R7, dùng kết hợp với mô-đun giám sát điện năng R7MWTU. Thiết bị cung cấp 16 ngõ vào số (Di/Pi) với nguồn nội 5 V, hỗ trợ tín hiệu số và bộ đếm xung, giúp mở rộng khả năng thu thập và giám sát dữ liệu trong các hệ thống quản lý năng lượng.

Chức năng & Đặc điểm

• Bộ giám sát điện năng đa chức năng dùng cho mạng CC-Link.

• Sử dụng cảm biến dòng kẹp (Clamp-on) CLSE, do đó không cần biến dòng CT.

• Có thể đo tối đa 8 mạch điện (đo điện áp chung).

• Cảm biến dòng dễ dàng lắp đặt vào hệ thống hiện có với dải đo rộng 5 – 600 A.

• Tất cả các giá trị đo, giá trị bộ đếm, chế độ hiển thị và dữ liệu cài đặt được lưu trong bộ nhớ không mất dữ liệu khi mất điện.

• Khi sử dụng thẻ SD, thiết bị có thể ghi dữ liệu (data logging) dòng điện, công suất... kèm thời gian theo lịch.

MODEL: R9CWTU–2001–AD4[1]

Thông tin đặt hàng

Mã sản phẩm:
R9CWTU-2001-AD4[1]

Chọn mã cho [1] bên dưới
(Ví dụ: R9CWTU-2001-AD4/2/Q)

Chỉ định thông số cho tùy chọn /Q
(Ví dụ: /C01/SET)

Cấu hình

2:

• 1 pha / 2 dây

• 3 pha / 3 dây

• 1 pha / 3 dây

• Tối đa 8 mạch đo

Kết nối

0: Terminal block

I/O

0: Không có

Mô-đun mở rộng

1: Có hỗ trợ kết nối

Nguồn phụ

AD4 (Universal)

100 – 240 V AC
(dải hoạt động 85 – 264 V, 50 / 60 Hz)

110 – 240 V DC
(dải hoạt động 99 – 264 V, ripple tối đa 10%)

[1] Tùy chọn (có thể chọn nhiều)

Phiên bản CC-Link

Trống: Ver.1.10

/2: Ver.2.0

Tùy chọn khác

Trống: Không có

/Q: Có tùy chọn (chỉ định thông số)

Thông số tùy chọn Q

Lớp phủ bảo vệ

• /C01: Phủ Silicone

• /C02: Phủ Polyurethane

• /C03: Phủ Cao su

Cài đặt xuất xưởng

/SET: Cài đặt sẵn theo phiếu thông tin đặt hàng
(Số: ESU-6222)

Sản phẩm liên quan

• Mô-đun mở rộng I/O số
Model: R9WTU-ED

• Mô-đun mở rộng giám sát điện năng
Model: R9WTU-EP

• Phần mềm cấu hình PC
Model: PMCFG

Có thể tải từ website của hãng.

⚠️ Cần cáp chuyên dụng để kết nối thiết bị với PC.

Cảm biến dòng kẹp

Model: CLSE

Lưu ý:

Cảm biến không kèm theo sản phẩm, cần đặt mua riêng.
Số lượng cảm biến phụ thuộc cấu hình hệ thống.

Thẻ SD

Thiết bị cần thẻ SD để lưu dữ liệu.

Các model được khuyến nghị:

• Hagiwara Solutions NSD6-004GH(B21SEI)

• Apacer Technology AP-ISD04GIS4B-3T

(Các model cũ đã ngừng sản xuất)

Thông số chung

Kiểu lắp đặt: Thiết bị độc lập

Cấp bảo vệ: IP20

Kết nối

Nguồn phụ / ngõ vào điện áp:
Terminal vít M3.5 (0.8 N·m)

Ngõ vào dòng điện:
Terminal vít M3 (0.5 N·m)

CC-Link:
Terminal vít M3 (0.5 N·m)

Đầu cos khuyến nghị

Nhà sản xuất:

• Japan Solderless Terminal MFG Co., Ltd

• Nichifu Co., Ltd

Kích thước dây:

M3: 0.25 – 1.65 mm²

M3.5: 1.04 – 2.63 mm²

Cấu hình đo

• 1 pha / 2 dây

• 1 pha / 3 dây

• 3 pha / 3 dây

Vật liệu

Terminal: Thép mạ niken

Vỏ: Nhựa chống cháy (màu đen)

Cách ly điện

Giữa:

• lõi cảm biến

• đầu ra cảm biến

• ngõ vào dòng

• ngõ vào điện áp

• CC-Link

• nguồn phụ

• FE1

Các thông số đo

Điện áp

• R-N

• S-N

• T-N

• R-S

• S-T

• T-R

Dòng điện

• R

• S

• T

• N

Công suất

• Công suất tác dụng

• Công suất phản kháng

• Công suất biểu kiến

Theo pha R, S, T và tổng Σ

Hệ số công suất

Theo pha R, S, T và Σ

Các thông số khác

• Tần số

• Điện năng tác dụng

• Điện năng phản kháng

• Công suất demand

• Dòng demand trung bình

• Sóng hài

• Giá trị max / min

Ghi dữ liệu theo lịch (SD card)

• Điện áp

• Dòng điện

• Công suất

• Điện năng

• Hệ số công suất

Đèn trạng thái

• Power

• SD Card

Truyền thông CC-Link

Chuẩn: CC-Link Ver.1.10 / Ver.2.0

Loại trạm: Remote device

Cổng kết nối: Terminal M3

Cáp mạng: CC-Link cable của Mitsubishi Electric

Số trạm

1 – 64 (cài bằng công tắc xoay)

Tốc độ truyền

• 156 kbps (mặc định)

• 625 kbps

• 2.5 Mbps

• 5 Mbps

• 10 Mbps

LED CC-Link

• RUN

• RD

• SD

• ERR

CC-Link Ver.1.10

Số trạm chiếm: 1

Cấu hình:

• phần mềm cấu hình PC

• hoặc CC-Link

CC-Link Ver.2.0

Số trạm chiếm: 4

Extended cyclic: 8

Có thể đọc tối đa 62 điểm dữ liệu

Điện trở kết thúc

Tích hợp sẵn
(Cài bằng DIP switch, mặc định tắt)

Thông số ngõ vào

Tần số:

50 / 60 Hz (45 – 65 Hz)

Ngõ vào điện áp

Điện áp định mức:

Giữa các pha: 400 V AC

Pha – trung tính: 230 V

Khả năng quá tải:

• 200% trong 10 giây

• 120% liên tục

Dải điện áp sơ cấp:

50 – 400 000 V

Ngõ vào dòng điện

Cảm biến CLSE:

• CLSE-R5: 0 – 5 A

• CLSE-05: 0 – 50 A

• CLSE-10: 0 – 100 A

• CLSE-20: 0 – 200 A

• CLSE-40: 0 – 400 A

• CLSE-60: 0 – 600 A

Quá tải:

• 120% liên tục

• 500% trong 10 giây

⚠️ Chỉ dùng cho mạch ≤ 480 V

Lắp đặt

Nguồn phụ:

AC: < 9 VA

DC: < 3 W

Nhiệt độ hoạt động:

-10 → +55°C

Độ ẩm:

30 – 90% RH

Môi trường:

Không có khí ăn mòn hoặc bụi nặng

Kiểu lắp đặt:

• DIN rail

• Gắn bề mặt

Khối lượng:

500 g

Hiệu suất

Độ chính xác
(10 – 35°C)

Điện áp: ±0.5%

Dòng điện: ±0.5%

Công suất: ±0.5%

Hệ số công suất: ±1.5%

Tần số: ±0.1%

Điện năng: ±1%

Sóng hài: ±2%

Chu kỳ cập nhật dữ liệu

Sóng hài & tần số: ≤ 1 giây

Các thông số khác: ≤ 500 ms

Đồng hồ lịch

Có pin backup

Độ lệch:

3 phút / tháng (25°C)

Thời gian lưu:

≈ 2 năm khi mất nguồn

Pin: Lithium (không thay được)

Cách điện

Điện trở cách điện:

≥ 100 MΩ (500 V DC)

Độ bền điện môi

2000 V AC / 1 phút

(current input / voltage input ↔ CC-Link ↔ nguồn)
