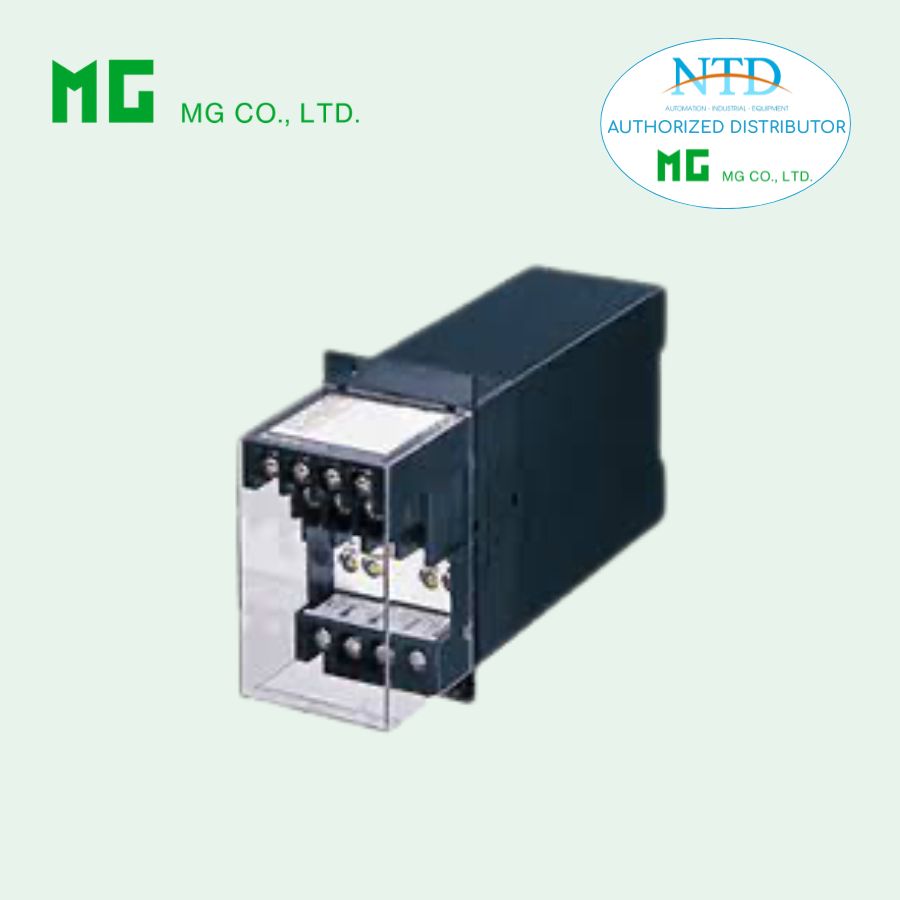

Bộ chuyển đổi góc pha 10EPA MG (M-System)

10EPA là bộ chuyển đổi góc pha (Phase Angle Transducer) thuộc dòng High-density Signal Conditioners 10-RACK, có chức năng chuyển đổi góc lệch pha giữa điện áp và dòng điện thành tín hiệu DC tuyến tính.

Thiết bị được thiết kế cho các hệ thống điện 3 pha, giúp giám sát trạng thái tải (dẫn – trễ) với tín hiệu đầu ra ổn định, ít nhiễu, phù hợp cho DCS, PLC và hệ thống giám sát năng lượng.

Đặc điểm nổi bật

• Chuyển đổi góc pha (lead/lag) thành tín hiệu DC chính xác.
• Hỗ trợ hệ thống 3 pha (3 dây hoặc 4 dây) với nhiều cấu hình đầu vào.
• Đầu ra ổn định, độ ripple thấp, phù hợp cho hệ thống điều khiển số.
• Cho phép lựa chọn cực tính đầu ra (lead/lag) linh hoạt theo ứng dụng.
• Hỗ trợ cả tín hiệu đơn cực và lưỡng cực (±).
• Độ cách ly cao lên đến 2000 V AC, đảm bảo an toàn vận hành.
• Điều chỉnh Zero và Span trực tiếp trên thiết bị.
• Thiết kế dạng module rack 10-RACK, dễ dàng tích hợp hệ thống.

Thông số kỹ thuật

Cấu hình hệ thống

• 3 pha – 3 dây hoặc 3 pha – 4 dây

Đầu vào

Điện áp & dòng (balanced load)

• 110 V / 1 A, 110 V / 5 A
• 220 V / 1 A, 220 V / 5 A
• 220/380 V hoặc 110/190 V (3 pha 4 dây)

Đặc tính

• Tần số: 50 / 60 Hz
• Góc pha đo:
  • Lag 60° → 0 → Lead 60° (hoặc ngược lại)

Dòng điện

• Công suất tiêu thụ:
  • 0.1 VA (1 A)
  • 0.5 VA (5 A)
• Dải hoạt động: 10 – 120 %
• Quá tải:
  • 1000 % trong 3 giây
  • 200 % trong 10 giây
  • 120 % liên tục

Điện áp

• Công suất tiêu thụ: ~0.5 VA
• Dải hoạt động: 85 – 120 %
• Quá tải:
  • 150 % trong 10 giây
  • 120 % liên tục

Đầu ra

Dạng dòng (Current)

• 4 – 20 mA, 2 – 10 mA, 1 – 5 mA
• 0 – 20 mA, 0 – 16 mA, 0 – 10 mA, 0 – 1 mA
• ±1 mA (lưỡng cực)
• Tải tối đa: đến 600 Ω
• Span tối thiểu: 1 mA

Dạng điện áp (Voltage)

• 0 – 10 mV, 0 – 100 mV, 0 – 1 V, 0 – 10 V, 0 – 5 V, 1 – 5 V
• ±10 mV, ±100 mV, ±1 V, ±10 V, ±5 V
• Span tối thiểu: 5 mV
• Dòng tải tối đa: 1 mA

Đặc tính chung

• Overrange: -10 đến +120 %
• Offset: tối đa 1.5 lần span
• Điện áp drive: tối đa 12 V (10 V với tín hiệu ±)

Nguồn cấp

• 24 V DC ±10 %
• Ripple: ≤ 10 %p-p

Cấu trúc & kết nối

• Lắp rack chuẩn 10BXx
• Kết nối:
  • Input/Output: terminal M3.5
  • Output bổ sung qua card-edge phía sau
• Vỏ: nhựa chống cháy
• Cách ly: Voltage input → Current input → Output → Power

Điều chỉnh

• Zero: -5 đến +5 %
• Span: 95 đến 105 %

Điều kiện vận hành

• Dòng tiêu thụ: ~80 mA
• Nhiệt độ: -5 đến +55°C
• Độ ẩm: 30 – 90 %RH (không ngưng tụ)
• Trọng lượng: 400 g

Hiệu năng

• Độ chính xác: ±2 % (tải cân bằng)
• Hệ số nhiệt: ±0.2 %/°C
• Thời gian đáp ứng: ≤ 1 giây
• Ripple: ≤ 0.5 %p-p
• Ảnh hưởng điện áp nguồn: ±0.1 %

Cách điện & an toàn

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Điện áp chịu đựng:
  • 2000 V AC (input → output / ground)
  • 500 V AC (output → power)

Ứng dụng phổ biến

• Giám sát góc pha trong hệ thống điện 3 pha.
• Theo dõi hệ số công suất (cosφ) và trạng thái tải (dẫn/trễ).
• Hệ thống quản lý năng lượng (EMS), DCS trong nhà máy và tòa nhà.
• Giám sát động cơ, máy nén, hệ thống HVAC.
• Ứng dụng trong điện lực, sản xuất công nghiệp và tự động hóa.
