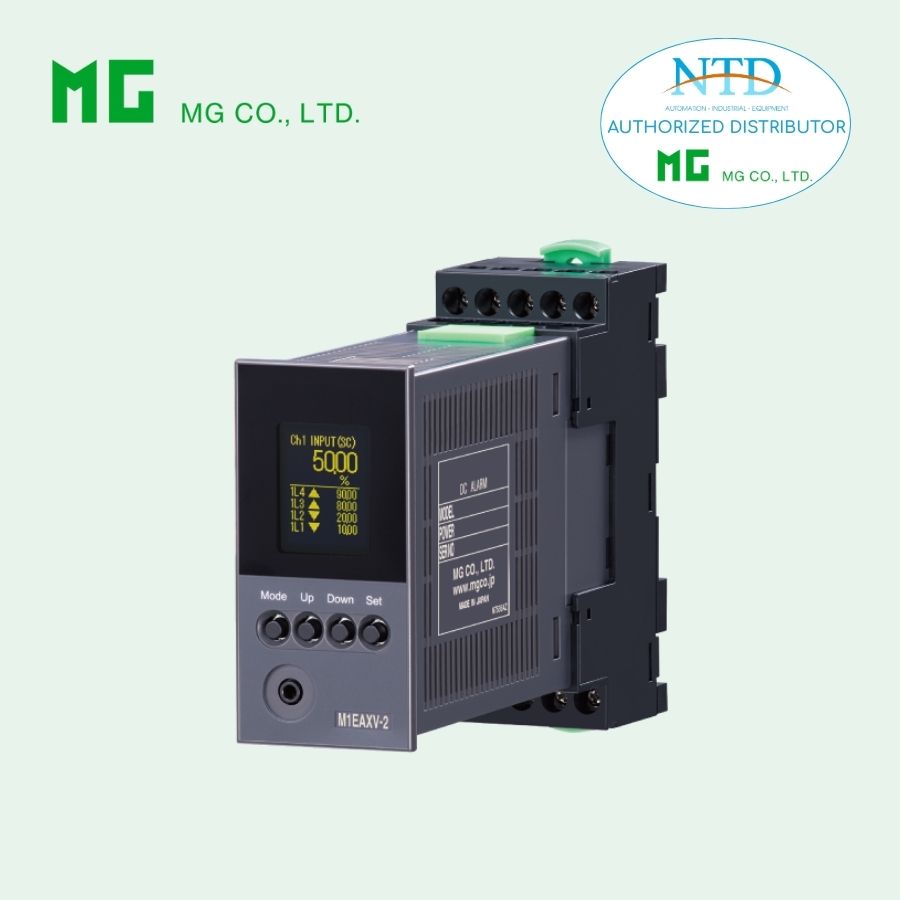

Cảnh báo DC M1EAXV-1 (M1E Series) của MG

Cảnh báo DC (DC Alarm) M1EAXV-1 thuộc M1E Series của MG. Thiết bị này được lập trình bằng PC, cảnh báo 4 mức hoặc 8 mức

Chức năng & Đặc điểm

• Cung cấp ngõ ra rơ-le tại các mức tín hiệu DC cài đặt trước
• Cảnh báo 8 mức (octad) hoặc 4 mức (quad)
• Màn hình LCD phía trước hiển thị giá trị theo đơn vị kỹ thuật đã scale, dùng để lập trình mô-đun
• Deadband (hysteresis) điều chỉnh được
• Có thể chọn thời gian trễ ON
• Cảnh báo Cao/Thấp (Hi/Lo) và trạng thái rơ-le hút/mất điện có thể chọn độc lập cho từng ngưỡng
• Cài đặt trực tiếp bằng nút nhấn phía trước
• Rơ-le kín (enclosed relay)
• Rơ-le có thể cấp nguồn 200 V AC hoặc 100 V DC
• Lắp đặt mật độ cao trên thanh DIN

Ứng dụng tiêu biểu

• Bảng hiển thị cảnh báo (Annunciator)
• Các ứng dụng cảnh báo khác nhau

Ngõ vào (có thể chọn tại hiện trường)

Ngõ vào DC

• Dòng điện: 0 - 50 mA DC

• Điện áp: -1000 đến +1000 mV DC

• Điện áp: -10 đến +10 V DC

Ngõ ra

• A: 8 tiếp điểm, thường mở (N.O. / make contact)

• B: 8 tiếp điểm, thường đóng (N.C. / break contact)

• C: 4 tiếp điểm, SPDT (chuyển mạch)

Nguồn DC

R: 24 V DC (Dải hoạt động: 24 V ±10 %, ripple tối đa 10 %p-p)

Thông số chung

Kết cấu

• Kiểu cắm (Plug-in)

Kết nối

• Kết nối với đế bằng đầu nối

• Đế:

  • Cọc vít M2.6 (mô-men siết: 0.5 N·m)

  • Cỡ cos phù hợp: M3

• Vật liệu cọc vít: Thép mạ niken

Vỏ

• Nhựa chống cháy (màu đen)

Cách ly

• Ngõ ra A, B: Ngõ vào ↔ L1/L2 ↔ L3/L4 ↔ L5/L6 ↔ L7/L8 ↔ Nguồn
• Ngõ ra C: Ngõ vào ↔ L1 ↔ L2 ↔ L3 ↔ L4 ↔ Nguồn

Cấu hình

• Lập trình bằng nút nhấn phía trước hoặc qua PC
• Các chức năng lập trình: tham khảo danh sách tham số

Kết nối cấu hình

• Jack mini Ø2.5 mm
• Chuẩn RS-232-C

Hiển thị

• Chức năng: Hiển thị & cài đặt dải đo, đơn vị kỹ thuật
• Kích thước: ~15.6 × 20.8 mm (0.61” × 0.82”)
• Độ phân giải: 68 × 95 pixel
• Màu ký tự: Vàng (Đảo màu khi có cảnh báo)
• Tuổi thọ: ~50.000 giờ
• Loại màn hình: OEL
• Số chữ số:
• Âm: 5 chữ số
• Dương: 6 chữ số (–99999 đến 999999)
• Vị trí dấu thập phân: Có thể chọn

Lắp đặt

• Công suất tiêu thụ: ≤ 6 W (DC)
• Nhiệt độ làm việc: -5 đến +55 °C
• Độ ẩm làm việc: 10 – 85 %RH (không ngưng tụ)
• Kiểu lắp: Gắn bề mặt hoặc DIN rail
• Khối lượng: 150 g (không gồm đế)

Hiệu suất (theo % FS)

• Độ chính xác:
• ± (0.1 % FS + 1 digit)
• Hệ số nhiệt:
• ±0.015 %/°C
• Thời gian đáp ứng: ≤ 0.5 s
• Ảnh hưởng điện áp nguồn: ±0.1 %
• Điện trở cách điện: ≥ 100 MΩ @ 500 V DC
• Độ bền điện: 1500 V AC / 1 phút

Ví dụ tính độ chính xác

Dải vào: -10 đến +10 V
Cài đặt: -5 đến +5 V

→ Độ chính xác = (20 V ÷ 10 V) × 0.1 %
= ±0.2 % + 1 digit

Tiêu chuẩn và chứng nhận

• EMC: EN 61000-6-4 / EN 61000-6-2
• An toàn: EN 61010-1
• Cấp đo: Category II
• Mức ô nhiễm: Degree 2
• Tuân thủ RoHS
