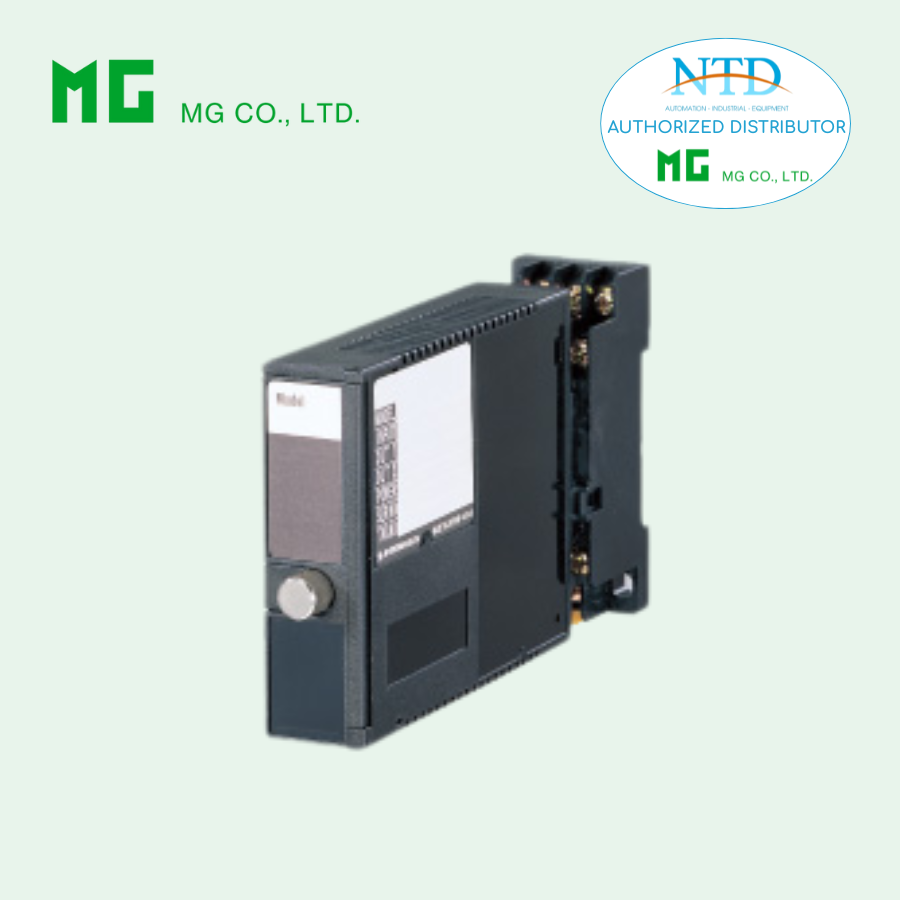

Bộ chuyển đổi cảm biến ứng suất M2LCS (Mini-M series) MG

ĐẶC ĐIỂM NỔI BẬT

• Cung cấp tín hiệu đầu ra DC tương thích với strain gauge kiểu cầu (bridge) sử dụng trong load cell, cảm biến áp suất
• Cấp điện áp kích thích (excitation) cho strain gauge
• Điện áp kích thích điều chỉnh được từ 2 đến 10 V
• Dải điều chỉnh rộng:
  • Zero: 0 – 80 %
  • Span: 100 – 20 %
• Cách ly 3 ngõ: đầu vào – đầu ra – nguồn

ỨNG DỤNG ĐIỂN HÌNH

• Hệ thống cân bồn, phễu, silo
• Hệ thống cân sử dụng cẩu trục
• Thiết bị đo mức dạng phao sử dụng strain gauge

THÔNG TIN ĐẶT HÀNG

• Mã sản phẩm: M2LCS-[1][2]-[3][4]

• Chọn mã phù hợp cho từng vị trí [1] đến [4]
  (Ví dụ: M2LCS-2A-M2/K/CE/Q)

• Hỗ trợ dải đầu ra đặc biệt (mã Z & 0)

• Khi chọn tùy chọn /Q, cần chỉ rõ yêu cầu kỹ thuật
  (Ví dụ: /C01/S01)

Lưu ý:
Thiết bị bắt buộc sử dụng kèm đế (socket) riêng, không lắp được trên đế nhiều module (ví dụ: M2BS-16).

[1] ĐẦU VÀO – STRAIN GAUGE

• 1: 1 mV/V
• 12: 1,25 mV/V
• 15: 1,5 mV/V
• 2: 2 mV/V
• 3: 3 mV/V
• 4: 4 mV/V
• 5: 5 mV/V
• 6: 10 mV/V
• 7: 20 mV/V
• 0: Theo yêu cầu (strain gauge & excitation)

[2] ĐẦU RA

Dòng điện

• A: 4 – 20 mA DC (tải tối đa 750 Ω)
• B: 2 – 10 mA DC (1500 Ω)
• C: 1 – 5 mA DC (3000 Ω)
• D: 0 – 20 mA DC (750 Ω)
• E: 0 – 16 mA DC (900 Ω)
• F: 0 – 10 mA DC (1500 Ω)
• G: 0 – 1 mA DC (15 kΩ)
• Z: Theo yêu cầu

Điện áp

• 1: 0 – 10 mV DC (≥ 10 kΩ)
• 2: 0 – 100 mV DC (≥ 100 kΩ)
• 3: 0 – 1 V DC (≥ 1000 Ω)
• 4: 0 – 10 V DC (≥ 10 kΩ)
• 5: 0 – 5 V DC (≥ 5 kΩ)
• 6: 1 – 5 V DC (≥ 5 kΩ)
• 4W: −10 – +10 V DC (≥ 10 kΩ)
• 5W: −5 – +5 V DC (≥ 5 kΩ)
• 0: Theo yêu cầu

[3] NGUỒN CẤP

Nguồn AC

• M2: 100 – 240 V AC
  (dải hoạt động 85 – 264 V, 47 – 66 Hz; UL: 90 – 264 V)

Nguồn DC

• R: 24 V DC (±10 %, ripple ≤ 10 %p-p)
• R2: 11 – 27 V DC (ripple ≤ 10 %p-p)
• P: 110 V DC (85 – 150 V; UL: ±10 %)

[4] TÙY CHỌN

Thời gian đáp ứng (0 – 90 %)

• (trống): Chuẩn (≤ 0,5 giây)

• /K: Nhanh (≈ 25 ms)

Tiêu chuẩn & Chứng nhận (bắt buộc chọn)

• /N: Không CE hoặc UL

• /CE: CE

• /UL: UL + CE

Tùy chọn khác

• (trống): Không

• /Q: Tùy chọn đặc biệt (chỉ rõ)

CHI TIẾT TÙY CHỌN Q

Lớp phủ bảo vệ

• /C01: Silicone

• /C02: Polyurethane

• /C03: Cao su (không UL)

• /C04: Polyolefin (không UL)

Vật liệu vít đấu dây

• /S01: Thép không gỉ (không UL)

THÔNG SỐ CHUNG

• Kết cấu: Module cắm
• Đấu nối: Terminal vít M3 (0,8 N·m)
• Vỏ: Nhựa chống cháy (đen)
• Cách ly: Đầu vào – đầu ra – nguồn
• Quá dải đầu ra: Khoảng −10 đến +120 % (tại 1 – 5 V)
• Điều chỉnh excitation: 2 – 10 V (mặt trước)
• Điều chỉnh Zero (tare): 0 – 80 % (mặt trước)
• Điều chỉnh Span: 100 – 20 % (mặt trước)

THÔNG SỐ ĐẦU VÀO

• Tín hiệu: Điện áp cầu từ load cell

• Strain gauge:

  • Ngõ ra định mức: 1 – 20 mV/V

  • Tín hiệu vào bộ chuyển đổi ≥ 3 mV

• Excitation: 2 – 10 V (chuẩn 5 V)

  • Dòng tối đa: 35 mA

THÔNG SỐ ĐẦU RA

• Dòng DC: 0 – 20 mA (span tối thiểu 1 mA)
• Điện áp DC: −10 đến +12 V (span tối thiểu 5 mV)

LẮP ĐẶT

• Công suất tiêu thụ:

  • AC: 3 – 5 VA

  • DC: Khoảng 3 W

• Nhiệt độ làm việc: −5 đến +55 °C

• Độ ẩm: 30 – 90 %RH (không ngưng tụ)

• Kiểu lắp: Gắn bề mặt hoặc DIN rail

• Khối lượng: 150 g

HIỆU SUẤT (theo % span)

• Độ chính xác: ±0,1 % (input ≥ 3 mV)
• Độ tuyến tính: ±0,05 % (input ≥ 3 mV)
• Hệ số nhiệt: ±0,02 %/°C
• Ảnh hưởng điện áp nguồn: ±0,1 %
• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Chịu điện áp: 2000 V AC / 1 phút (đầu vào – đầu ra – nguồn – đất)

TIÊU CHUẨN & CHỨNG NHẬN

• EMC Directive, Low Voltage Directive, RoHS
• Cách ly tăng cường: I/O – nguồn (300 V)
• Cách ly cơ bản: đầu vào – đầu ra (300 V)
• UL/C-UL Class I, Division 2

MẶT TRƯỚC (KHI MỞ NẮP)

• Coarse Zero Adj. (phụ): Dùng khi không thể chỉnh zero bằng núm coarse & fine
• Excitation Adj.: Cài đặt tại nhà máy
• Coarse Zero Adj.: Chỉnh tare, mỗi bước ~5 % span, tối đa 80 %
• Coarse Span Adj.: Chỉnh gain, 100 – 20 % span
• Fine Zero Adj.: Chỉnh tare tinh
• Fine Span Adj.: Chỉnh gain tinh
