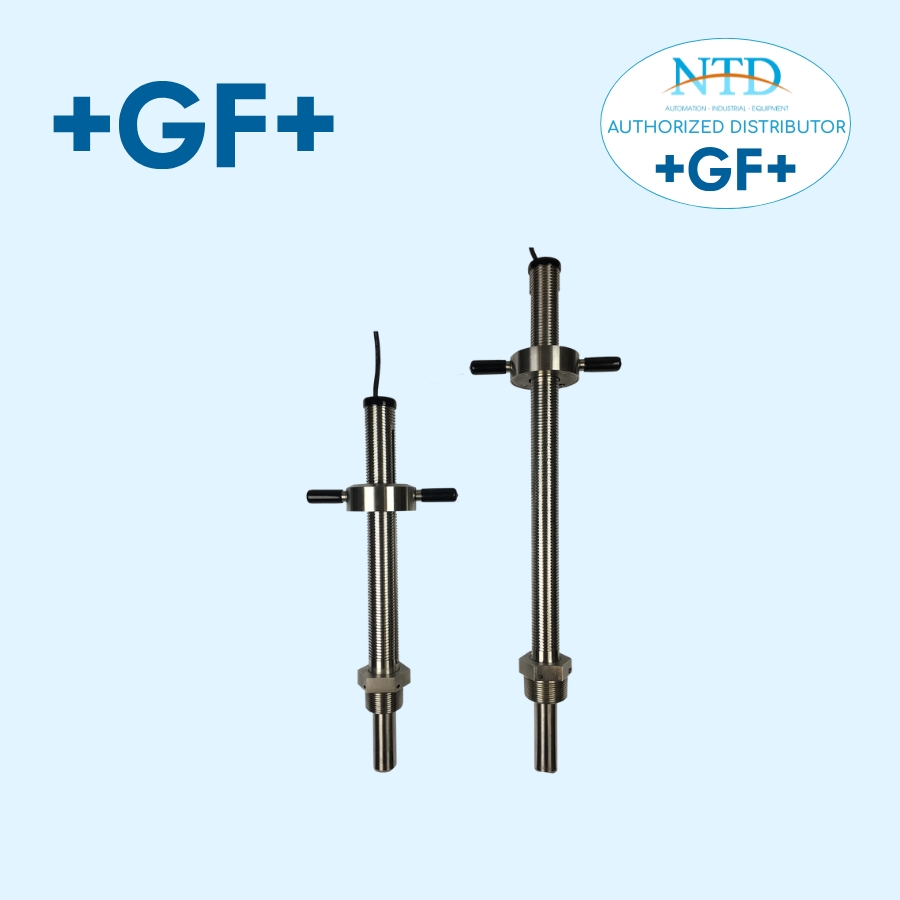

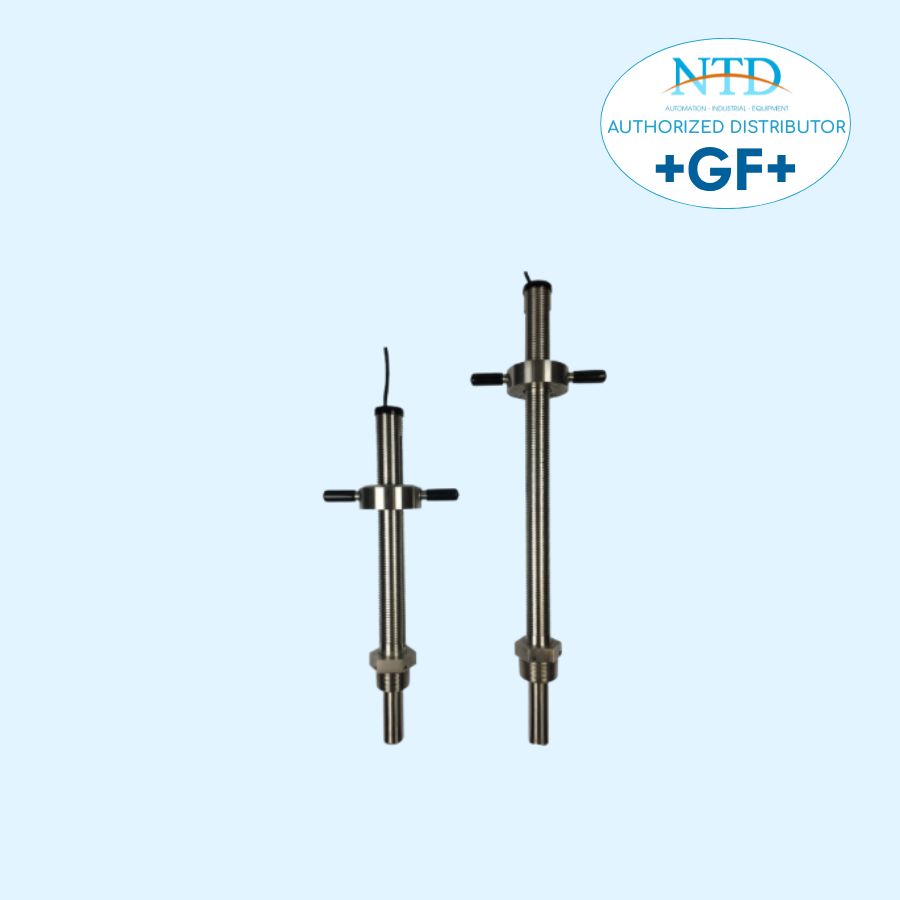

Cảm biến lưu lượng điện từ thân kim loại Signet 2552 GF
Model: 2552
Thương hiệu: GF
Xuất xứ: Thuỵ Sĩ
Chính sách bán hàng
✅ Hàng chính hãng 100%
✅ Bảo hành & đổi trả do lỗi nhà sản xuất
✅ Giao hàng trên toàn quốc
✅ CO, CQ đầy đủ
✅ Tư vấn kỹ thuật, lắp đặt nhanh chóng
Cảm biến lưu lượng kiểu điện từ Signet 2552 của GF với thân được làm hoàn toàn bằng thép không gỉ (SS316), chỉ một phần lỗ cách điện được làm bằng PVDF và roăng bằng FPM là không phải thép không gỉ. Cảm biến lưu lượng Signet 2552 được lắp đặt nhanh qua một phụ kiện đường ống có đầu ra ren ngoài 1-1/2" theo chuẩn ISO hoặc NPT.
Trên các đường ống có đường kính từ DN50 - DN2550 (2 -102 inches), cảm biến có hai kích thước dài cho phép khẳ năng linh động tối đa trong lắp đặt và cấu hình phần cứng của cảm biến, bao gồm cả lắp đặt qua một van đóng mở trong cấu hình lắp đặt theo kiểu Hot-tap (cho phép tháo lắp mà không cần dừng hệ thống).

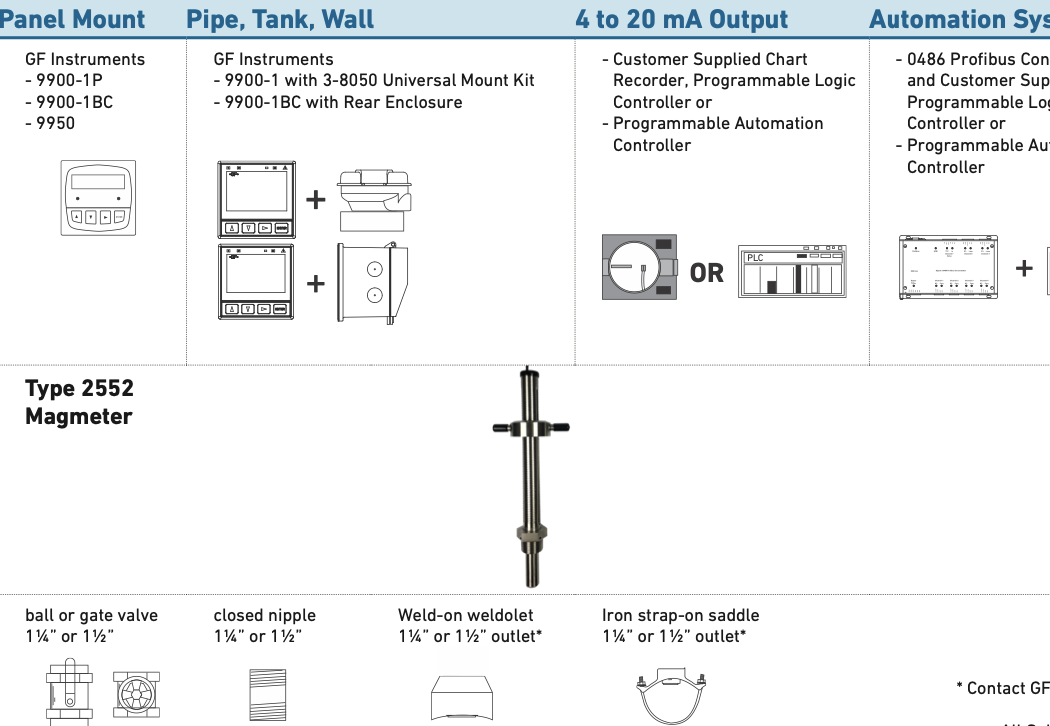

Khi lựa chọn cảm biến Signet 2552 có tín hiệu ra là frequency, cảm biến sẽ tương thích với các bộ chuyển đổi tín hiệu và hiển thị lưu lượng của Signet. Nếu lựa chọn tín hiệu ra Digital (S3L) cảm biến sẽ tương thích với bộ điều khiển và hiển thị đa thông số Signet 8900.
Trong trường hợp lựa chọn tín hiệu ra là dạng dòng 4-20mA thì cảm biến sẽ tương thích với các datalogger, PLC hoặc các hệ thống đo lưu lượng từ xa. Những chức năng chính của cảm biến bao gồm: phát hiện ống rỗng (không có dòng), đèn LED báo lỗi và khả năng đo lưu lượng theo hai chiều (đối với loại có tín hiệu ra 4-20mA).
Signet cũng cung cấp thêm cho khách hàng một công cụ dạng USB để cấu hình và chuẩn đoán Signet 3-0250 để đáp ứng yêu cầu tương thích theo ứng dụng của người sử dụng.
Tính năng nổi bật
- Kèm theo giấy chứng nhận kiểm tra (Test certificate)
- Cảm biến lưu lượng từ tính kiểu hot-tap đo được đến DN2550 (102 inch) đạt giải thưởng
- Công nghệ Magmeter đã được cấp bằng sáng chế
- Dải hoạt động: 0,05 đến 10 m/s (0,15 đến 33 ft/s)
- Hoạt động ổn định trong môi trường khắc nghiệt
- Độ lặp lại: ±0,5% giá trị đo @ 25 °C
- Ba tùy chọn ngõ ra: 4–20 mA, Tần số / Kỹ thuật số (S3L)
- Ren ISO hoặc NPT
- Được FM phê duyệt (FM Approved)
- Bằng sáng chế Hoa Kỳ số: 7,055,396 B1
Thông số kỹ thuật
| Hạng mục | Thông số kỹ thuật |
| Tổng quan | |
| Phạm vi vận hành tối thiểu | 0.05 m/s 0.15 ft/s |
| Phạm vi vận hành tối đa (ống ≤ DN1200) | 10 m/s 33 ft/s |
| Phạm vi vận hành tối đa (ống > DN1200) | 3 m/s 10 ft/s |
| Kích thước ống | DN50 – DN2550 2 – 102 inch |
| Độ tuyến tính (Linearity) | ±1% giá trị đọc + 0.1% dải đo tối đa |
| Độ lặp lại (Repeatability) | ±0.5% giá trị đọc @ 25 °C |
| Độ chính xác (Accuracy) | ±2% giá trị đo được* |
| Độ dẫn điện tối thiểu | 20 µS/cm |
| Vật liệu tiếp xúc chất lỏng | |
| Thân cảm biến & Điện cực | Thép không gỉ 316L |
| Vật liệu cách điện | PVDF |
| O-ring | FKM |
| Cáp | 4 lõi + lớp chắn, vỏ PVC (loại cố định) hoặc cụm cáp cao su chống nước + đầu nối Turck NEMA 6P |
| Nguồn cấp điện | |
| Dòng 4–20 mA | 24 VDC ±10%, điều chỉnh, tối đa 22.1 mA |
| Tần số (Frequency) | 5 – 24 VDC ±10%, điều chỉnh, tối đa 15 mA |
| Digital (S³L) | 5 – 6.5 VDC tối đa 15 mA |
| Bảo vệ đảo cực & ngắn mạch | Có |
| Tùy chọn cáp | |
| Cáp cố định | 7.6 m (25 ft) |
| Cáp cảm biến chống nước + đầu nối Turck | Bán riêng 2 độ dài: 4 m (13 ft) hoặc 6 m (19.5 ft) |
| Ngõ ra điện | |
| Ngõ ra dòng (4–20 mA) | Có thể lập trình & đảo chiều |
| Độ chính xác vòng dòng | 32 µA tối đa sai số (@ 25 °C @ 24 VDC) |
| Sai số nhiệt độ | ±1 µA/°C tối đa |
| Loại bỏ nhiễu nguồn | ±1 µA/V |
| Cách ly | Điện áp thấp < 48 VAC/DC so với điện cực và nguồn phụ |
| Chiều dài cáp tối đa | 300 m (1000 ft) |
| Điện trở vòng tối đa | 300 Ω |
| Điều kiện lỗi | 22.1 mA |
| Ngõ ra tần số (Frequency) | Tương thích Type 9900, 9900-1BC, 9950 |
| Điện áp kéo lên tối đa | 30 VDC |
| Bảo vệ ngắn mạch | <30 V @ 0 Ω trong 1 giờ |
| Bảo vệ đảo cực | Đến -40 V trong 1 giờ |
| Ngõ ra Digital (S³L) | Tương thích Type 9900, 9950, 0486 |
| Giao thức | Serial ASCII, TTL level 9600 bps |
| Chiều dài cáp tối đa | Tùy thuộc ứng dụng trong điều kiện không đóng băng |
| Nhiệt độ vận hành | |
| Môi trường (không đóng băng) | -15 °C – 70 °C (5 °F – 158 °F) |
| Chất lỏng | -15 °C – 85 °C (5 °F – 185 °F) |
| Áp suất vận hành tối đa | 20.7 bar @ 25 °C (300 psi @ 77 °F) |
| Yêu cầu lắp đặt Hot-Tap | |
| Áp suất lắp đặt/tháo ra tối đa | 20.7 bar 300 psi |
| Nhiệt độ lắp đặt/tháo ra tối đa | 40 °C 104 °F |
| Cảnh báo | Không sử dụng phương pháp Hot-Tap nếu nhiệt độ vượt quá 40 °C hoặc có chất lỏng nguy hiểm |
|
Khối lượng đóng gói (Shipping Weights) |
|
| 3-2552-2X-A-11/A-12 | 2.50 kg (5.51 lb) |
| 3-2552-2X-B-11/B-12 | 2.30 kg (5.07 lb) |
| 3-2552-3X-A-11/B-11 | 4.00 kg (8.81 lb) |
| 3-2552-3X-A-12/B-12 | 4.00 kg (8.81 lb) |
| Tiêu chuẩn & Chứng nhận | |
| CE, UKCA, FCC | |
| RoHS compliant, China RoHS | |
| NEMA 4 (IP65) | Loại cáp cố định (Fixed cable types) |
| NEMA 6P (IP68) | Chỉ dành cho loại cáp chìm (Submersible cable types) |
| Khuyến cáo độ sâu ngâm tối đa | Tối đa 3 m (10 ft) trong tối đa 10 ngày ngâm liên tục |
| Sản xuất theo tiêu chuẩn | ISO 9001, ISO 14001 và ISO 45001 |
Ứng dụng phổ biến
• Mạng phân phối nước đô thị
• Đo lưu lượng trong hệ thống nước, hóa chất và chất tải lạnh.
• Đo lưu lượng nước bề mặt, nước ngầm và nước biển
• Đo lưu lượng trong các nhà máy hóa chất
• Đo lưu lượng nước thải
Các dòng sản phẩm có sẵn tại NTD Automation
| Code | Part Number | Description |
| 159001528 | 3-2552-34-B-12 | *14.8" Hot Tap, 1 1/2 ISO, Connector, 4 to 20mA |
| 159001513 | 3-2552-21-A-11 | 9.3" Hot-Tap, 1 1/4" NPT, Fixed Cable, freq. or digital (S³L) |
| 159001514 | 3-2552-21-A-12 | 9.3" Hot-Tap, 1 1/4" NPT, Fixed Cable, 4 to 20 mA |
| 159001515 | 3-2552-21-B-11 | 9.3" Hot-Tap, 1 1/4" NPT, Connector, freq. or digital (S³L) |
| 159001516 | 3-2552-21-B-12 | 9.3" Hot-Tap, 1 1/4" NPT, Connector, 4 to 20 mA |
| 159001517 | 3-2552-22-A-11 | 9.3" Hot-Tap, 1 1/4" ISO, Fixed Cable, freq. or digital (S³L) |
| 159001518 | 3-2552-22-A-12 | 9.3" Hot-Tap, 1 1/4" ISO, Fixed Cable, 4 to 20 mA |
| 159001519 | 3-2552-22-B-11 | 9.3" Hot-Tap, 1 1/4" ISO, Connector, freq. or digital (S³L) |
| 159001520 | 3-2552-22-B-12 | 9.3" Hot-Tap, 1 1/4" ISO, Connector, 4 to 20 mA |
| 159001521 | 3-2552-33-A-11 | 14.8" Hot Tap, 1 1/2 NTP, Cable, freq. or digital (S³L) |
| 159001522 | 3-2552-34-A-11 | 14.8" Hot Tap, 1 1/2 ISO, Cable, freq. or digital (S³L) |
| 159001523 | 3-2552-33-B-11 | 14.8" Hot Tap, 1 1/2 NTP, Connecter, freq. or digital (S³L) |
| 159001524 | 3-2552-34-B-11 | 14.8" Hot Tap, 1 1/2 ISO, Connector, freq. or digital (S³L) |
| 159001525 | 3-2552-33-A-12 | 14.8" Hot Tap, 1 1/2 NTP, Cable, 4 to 20mA |
| 159001526 | 3-2552-34-A-12 | 14.8" Hot Tap, 1 1/2 ISO, Cable, 4-20mA |
| 159001527 | 3-2552-33-B-12 | 14.8" Hot Tap, 1 1/2 NTP, Connector, 4 to 20mA |
| 159001530 | 3-2552.392 | 1.25" NPT full port ss ball valve & nipple kit |
| 159001531 | 3-2552.393 | 1.25" NPT full port brass ball valve & nipple kit |
| 159001532 | 3-2552.394 | 1.5" NPT conduit adapter, aluminum |
| 159001789 | 3-2552-41-11S | *Submersible Magmeter, Freq output, 1" NPT process connector |
| 159001790 | 3-2552-41-12S | *Submersible Magmeter, 4-20 mA output, 1" NPT process connector |
| 159001791 | 3-2552-2-11-H | *Magmeter, Freq output, 1" ISO thread with j-box |
| 159 001 425 | 2120-1512 | 1½ x 1¼ inch NPT adapter for retrofitting 2540 installation to 2552 - 316 SS |
| 159 001 533 | 4301-2125 | 1¼ inch NPT full port ball valve – brass |
| 159 001 387 | 4301-2125 | 1¼ inch NPT full port ball valve - stainless steel |
| 159 001 388 | 5541-4184 | 4-conductor cable assembly with water-tight connector, 4 m (13 ft) |
| 159 001 389 | 5541-4186 | 4-conductor cable assembly with water-tight connector, 6 m (19.5 ft) |
| 159 001 808 | 3-0252 | Configuration Tool |
