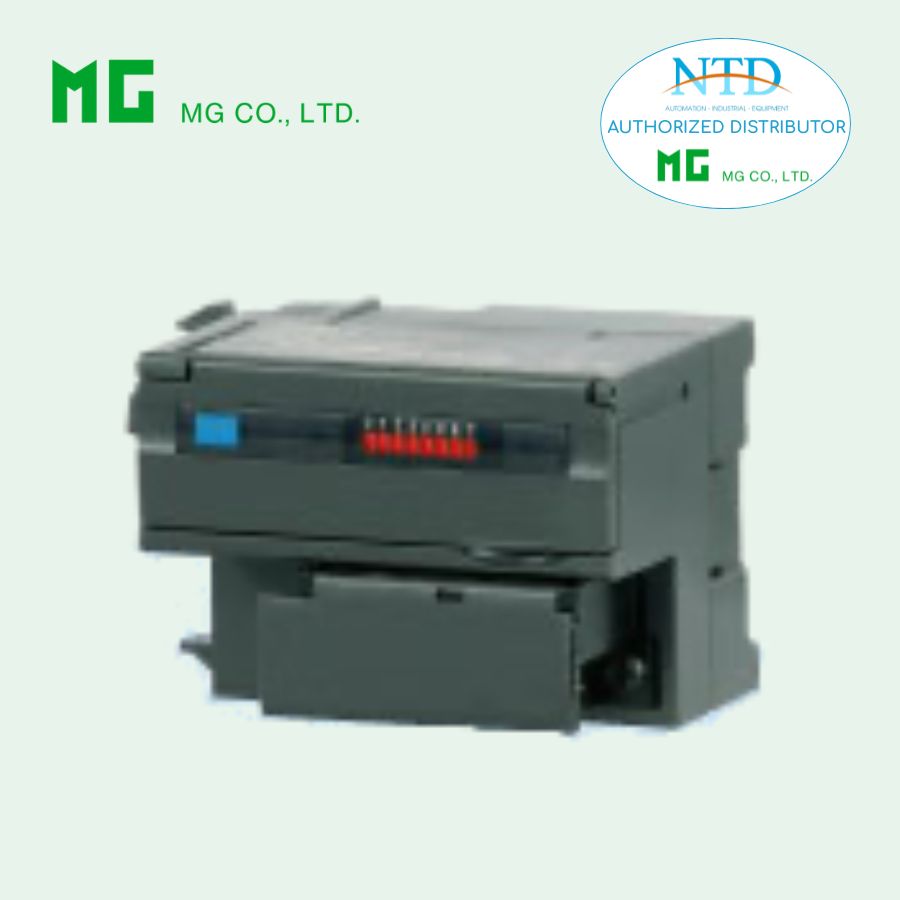

R7C-EA8 MÔ-ĐUN I/O CC-Link - MG (M-System)
(CC-Link Ver.1.10; mô-đun mở rộng đầu vào số, 8 điểm)
Tính năng & Đặc điểm
• Mô-đun mở rộng đầu vào số 8 điểm, kết nối với mô-đun CC-Link I/O (model: R7C)
Model
R7C–EA8[1]
Thông tin đặt hàng
• Mã đặt hàng: R7C-EA8[1]
(Ví dụ: R7C-EA8/Q)
• Chỉ định tùy chọn cho mã /Q
(Ví dụ: /C01)
Loại I/O
EA8: Mô-đun mở rộng đầu vào số, 8 điểm
[1] Tùy chọn
• (để trống): Không
• /Q: Có tùy chọn (chỉ định thêm)
Thông số tùy chọn Q
Lớp phủ bảo vệ
• /C01: Phủ Silicone
• /C02: Phủ Polyurethane
• /C03: Phủ cao su
Thông số chung
• Kết nối: Terminal vít rời M3 (mô-men siết 0.5 N·m)
• Đầu cos:
-
Khuyến nghị: Japan Solderless Terminal, Nichifu
-
Tiết diện dây: 0.25 – 1.65 mm² (AWG 22 – 16)
• Vật liệu terminal: Thép mạ niken
• Vỏ: Nhựa chống cháy (màu xám)
• Cách ly: Đầu vào với mạch nội bộ
• LED hiển thị:
-
LED đầu vào: sáng khi tín hiệu ON
Thông số đầu vào
• Common: dùng chung dương hoặc âm (PNP/NPN) cho 8 điểm
• Số đầu vào hoạt động đồng thời: Không giới hạn (24 V DC)
• Điện áp đầu vào định mức:
24 V DC ±10%
• Độ gợn sóng: tối đa 5%p-p
• Ngưỡng ON:
≥ 15 V DC (input – COM) / ≥ 3.5 mA
• Ngưỡng OFF:
≤ 5 V DC (input – COM) / ≤ 1 mA
• Dòng đầu vào: ≤ 5.5 mA / điểm (tại 24 V DC)
• Điện trở đầu vào: ~4.4 kΩ
• Thời gian đáp ứng:
-
ON: ≤ 2.0 ms
-
OFF: ≤ 2.0 ms
Lắp đặt
• Dòng tiêu thụ: ~10 mA
• Nhiệt độ hoạt động: -10 đến +55°C
• Nhiệt độ lưu trữ: -20 đến +65°C
• Độ ẩm: 30 – 90%RH (không ngưng tụ)
• Môi trường: Không khí ăn mòn, bụi nặng
• Lắp đặt: Thanh DIN 35 mm
• Khối lượng: 90 g
Hiệu năng
• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Độ bền điện:
1500 V AC / 1 phút
(giữa đầu vào và mạch nội bộ)
