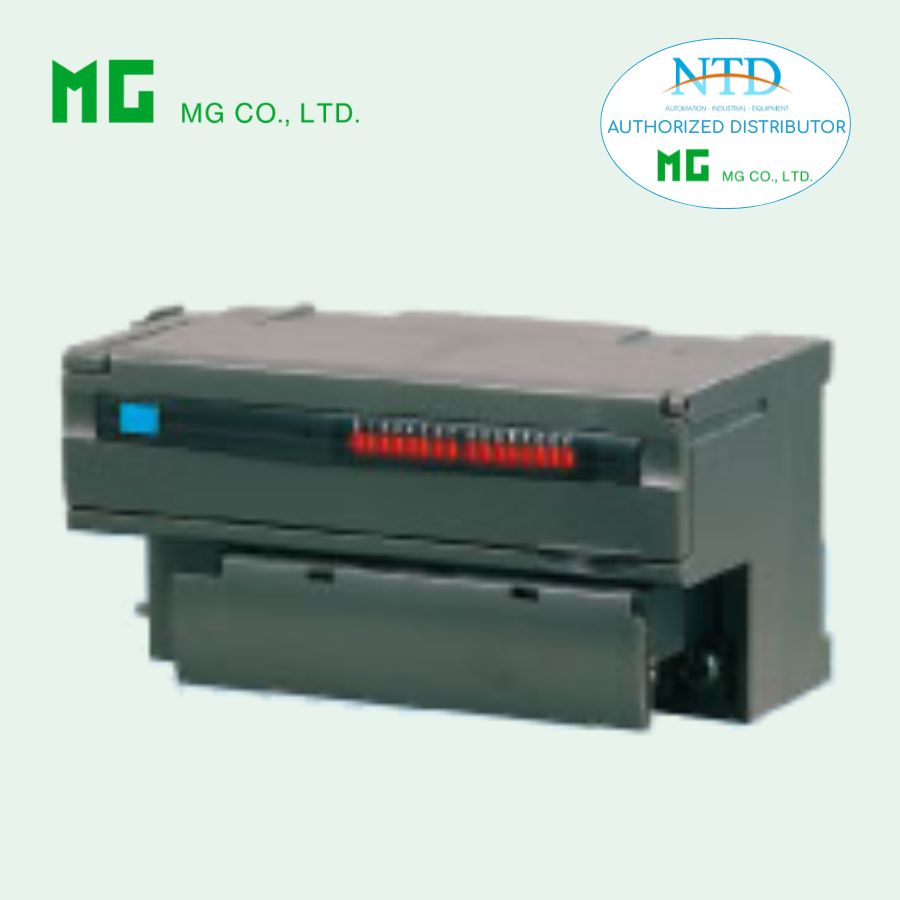

R7C-EC16A MÔ-ĐUN I/O CC-Link - MG (M-System)
(CC-Link Ver.1.10; mô-đun mở rộng ngõ ra transistor NPN, 16 điểm)
Tính năng & Đặc điểm
• Mô-đun mở rộng ngõ ra transistor NPN 16 điểm, kết nối với mô-đun CC-Link I/O (model: R7C)
Model
R7C–EC16A[1]
Thông tin đặt hàng
• Mã đặt hàng: R7C-EC16A[1]
(Ví dụ: R7C-EC16A/Q)
• Chỉ định tùy chọn cho mã /Q
(Ví dụ: /C01)
Loại I/O
EC16A: Ngõ ra transistor NPN (mở rộng), 16 điểm
[1] Tùy chọn
Tiêu chuẩn & Chứng nhận
• (để trống): Có dấu CE
• /UL: Chứng nhận UL, có dấu CE
Tùy chọn khác
• (để trống): Không
• /Q: Tùy chọn đặc biệt (không hỗ trợ UL)
Thông số tùy chọn Q
Lớp phủ bảo vệ
• /C01: Phủ Silicone
• /C02: Phủ Polyurethane
• /C03: Phủ cao su
Thông số chung
• Kết nối: Terminal vít rời M3 (mô-men siết 0.5 N·m)
• Đầu cos:
-
Khuyến nghị: Japan Solderless Terminal, Nichifu
-
Tiết diện dây: 0.25 – 1.65 mm² (AWG 22 – 16)
• Vật liệu terminal: Thép mạ niken
• Vỏ: Nhựa chống cháy (màu xám)
• Cách ly: Ngõ ra với mạch nội bộ
• LED hiển thị:
-
LED ngõ ra: sáng khi ON
Thông số ngõ ra
• Common: NPN (common âm) cho 16 điểm
• Số ngõ ra hoạt động đồng thời: Không giới hạn (24 V DC)
• Điện áp tải định mức: 24 V DC ±10%
• Dòng ngõ ra định mức:
-
0.25 A / điểm
-
2.0 A / common
• Điện áp dư: ≤ 1.2 V
• Dòng rò: ≤ 0.1 mA
• Thời gian đáp ứng:
-
ON: ≤ 0.5 ms
-
OFF: ≤ 1.5 ms
• Lưu ý: Khi điều khiển tải cảm, cần mắc diode song song
Lắp đặt
• Dòng tiêu thụ: ~20 mA
• Nhiệt độ hoạt động: -10 đến +55°C
• Nhiệt độ lưu trữ: -20 đến +65°C
• Độ ẩm: 30 – 90%RH (không ngưng tụ)
• Môi trường: Không khí ăn mòn, bụi nặng
• Lắp đặt: Thanh DIN 35 mm
• Khối lượng: 150 g
Hiệu năng
• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Độ bền điện:
1500 V AC / 1 phút
(giữa ngõ ra và mạch nội bộ)
