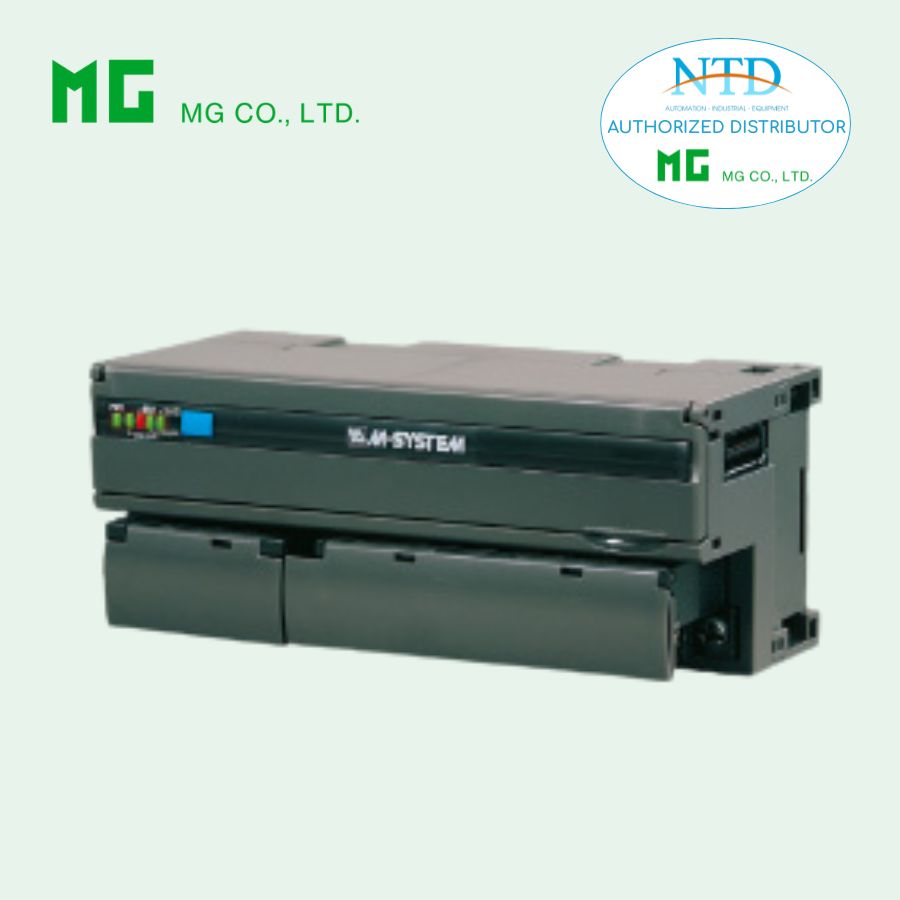

Mô-đun I/O CC-Link R7C-MS4 CỦA MG (M-System)

Liên hệ Còn hàng

Model: R7C-MS4
Thương hiệu: MG (M-System)
Xuất xứ: Nhật Bản
Chính sách bán hàng
✅ Hàng chính hãng 100%
✅ Bảo hành & đổi trả do lỗi nhà sản xuất
✅ Giao hàng trên toàn quốc
✅ CO, CQ đầy đủ

R7C-MS4 – Mô-đun I/O CC-Link - MG (M-System)

Dòng sản phẩm: Remote I/O R7 Series
Loại: CC-Link I/O Module
Chuẩn giao tiếp: CC-Link Ver.1.10
Chức năng: Ngõ vào biến trở (Potentiometer), 4 kênh, cách ly

1. Giới thiệu chung

R7C-MS4 (M-System) là mô-đun ngõ vào biến trở 4 kênh dùng trong hệ thống CC-Link, cho phép thu thập tín hiệu từ potentiometer với độ chính xác cao. Thiết bị hỗ trợ cấu hình linh hoạt thông qua phần mềm PC (R7CON) và có thể mở rộng thêm mô-đun I/O số.

2. Tính năng & đặc điểm

4 kênh ngõ vào biến trở (potentiometer), cách ly từng kênh
Cho phép mở rộng mô-đun I/O số
Cấu hình zero, span và scaling bằng phần mềm R7CON
Tùy chọn tốc độ chuyển đổi bằng DIP switch
Thiết kế nhỏ gọn, lắp đặt DIN rail
Hiển thị trạng thái bằng LED

3. Thông tin đặt hàng

Model: R7C–MS4-R[1]

Code đặt hàng: R7C-MS4-R[1]
(Ví dụ: R7C-MS4-R/Q)

Nguồn cấp:

R: 24V DC (±10%, ripple tối đa 10% p-p)

[1] Tùy chọn:

(blank): Không có
/Q: Có tùy chọn (chỉ định thêm)

Chi tiết tùy chọn /Q (lớp phủ bảo vệ):

/C01: Phủ Silicone
/C02: Phủ Polyurethane
/C03: Phủ Rubber

Ghi chú: Nếu cần cấu hình sẵn từ nhà máy, sử dụng tài liệu đặt hàng (No. ESU-7801-Q).

4. Sản phẩm liên quan

Cáp cấu hình PC: MCN-CON, COP-US
Phần mềm cấu hình: R7CON
File CSP+
Mô-đun mở rộng đầu vào số: R7C-EAx
Mô-đun mở rộng đầu ra số: R7C-ECx

5. Thông số kỹ thuật chung

Kết nối: Terminal vít rời M3 (lực siết 0.5 N·m)
Đầu cos:
- Hãng khuyến nghị: Nichifu Co., Ltd; Japan Solderless Terminal MFG Co., Ltd
- Tiết diện dây: 0.25 – 1.65 mm² (AWG 22 – 16)
Vật liệu terminal: Thép mạ niken
Vỏ: Nhựa chống cháy (màu xám)
Cách ly: Giữa các kênh đầu vào và nguồn/CC-Link/FG
Điều chỉnh zero/span: Qua phần mềm R7CON
Mở rộng:
- Không mở rộng (mặc định)
- Ngõ vào số: 8 hoặc 16 điểm
- Ngõ ra số: 8 hoặc 16 điểm
  (chọn bằng DIP switch)
Tốc độ chuyển đổi: Chọn bằng DIP switch
LED trạng thái: PWR
Cổng cấu hình: Jack mini 2.5 mm

6. Truyền thông CC-Link

Chuẩn: CC-Link Ver.1.10
Kết nối: Terminal vít M3
Cáp mạng: Cáp CC-Link của Mitsubishi Electric
Địa chỉ trạm: 1 – 64 (công tắc xoay, mặc định: 00)
Loại trạm: Remote device
Phân bổ dữ liệu: 1
Tốc độ truyền:
- 156 kbps (mặc định)
- 625 kbps, 2.5 Mbps, 5 Mbps, 10 Mbps
LED trạng thái: RUN, ERR, SD, RD

7. Thông số đầu vào

Loại tín hiệu: Biến trở (Potentiometer)
Điện trở tổng: 100 Ω – 20 kΩ
Span tối thiểu: 50% điện trở tổng
Nguồn kích: ~0.2 V DC

8. Điều kiện lắp đặt & môi trường

Dòng tiêu thụ: ~110 mA (DC)
Nhiệt độ hoạt động: -10 đến +55°C
Nhiệt độ lưu trữ: -20 đến +65°C
Độ ẩm: 30 – 90% RH (không ngưng tụ)
Môi trường: Không có khí ăn mòn hoặc nhiều bụi
Lắp đặt: Thanh DIN 35 mm
Khối lượng: 200 g

9. Hiệu suất

Tốc độ / độ chính xác chuyển đổi:
- 10 ms / ±0.8%
- 20 ms / ±0.4%
- 40 ms / ±0.2%
- 80 ms / ±0.1% (mặc định)
Dải dữ liệu: 0 – 10000 (có thể scale bằng R7CON)
Hệ số nhiệt: ±0.015%/°C
Thời gian đáp ứng: (Tốc độ chuyển đổi × 2 + 50 ms) (0 – 90%)
