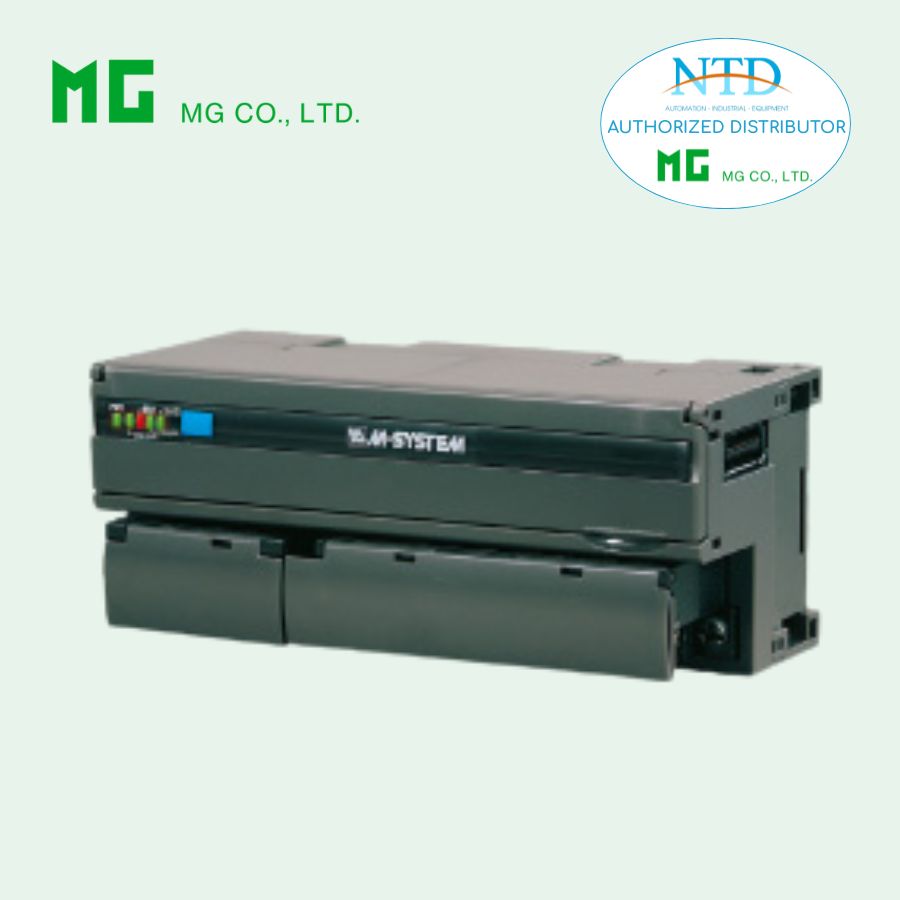

Mô-đun I/O CC-Link R7C-YV2 của MG (M-System)

R7C-YV2 – Mô-đun I/O CC-Link - MG (M-System)

Dòng sản phẩm: Remote I/O R7 Series
Loại: CC-Link I/O Module
Chuẩn giao tiếp: CC-Link Ver.1.10
Chức năng: Ngõ ra điện áp DC, 2 kênh, cách ly

1. Giới thiệu chung

R7C-YV2 (M-System) là mô-đun ngõ ra điện áp DC 2 kênh sử dụng trong hệ thống CC-Link. Thiết bị hỗ trợ nhiều dải điện áp đầu ra, cho phép cấu hình linh hoạt bằng DIP switch hoặc phần mềm R7CON, đồng thời có thể mở rộng mô-đun I/O số.

2. Tính năng & đặc điểm

• 2 kênh ngõ ra điện áp DC

• Hỗ trợ nhiều dải điện áp (±10V, 0–10V, 1–5V,…)

• Lựa chọn dải output bằng DIP switch hoặc phần mềm

• Cấu hình zero, span, scaling qua R7CON

• Tùy chọn chế độ khi mất truyền thông (giữ/reset tín hiệu)

• Hỗ trợ mở rộng mô-đun I/O số

• Hiển thị trạng thái bằng LED

3. Thông tin đặt hàng

Model: R7C–YV2-R[1]

Code đặt hàng: R7C-YV2-R[1]
(Ví dụ: R7C-YV2-R/Q)

Nguồn cấp:

• R: 24V DC (±10%, ripple ≤ 10% p-p)

[1] Tùy chọn:

Tiêu chuẩn & chứng nhận

• (blank): CE

• /UL: UL + CE

Tùy chọn khác

• (blank): Không có

• /Q: Tùy chọn đặc biệt (không hỗ trợ UL)

Chi tiết tùy chọn /Q (lớp phủ bảo vệ):

• /C01: Phủ Silicone

• /C02: Phủ Polyurethane

• /C03: Phủ Rubber

Ghi chú: Có thể yêu cầu cấu hình sẵn từ nhà máy (ESU-7801-D).

4. Sản phẩm liên quan

• Cáp cấu hình: MCN-CON, COP-US

• Phần mềm cấu hình: R7CON

• Mô-đun mở rộng đầu vào: R7C-EAx

• Mô-đun mở rộng đầu ra: R7C-ECx

5. Thông số kỹ thuật chung

• Kết nối: Terminal vít rời M3 (0.5 N·m)

• Tiết diện dây: 0.25 – 1.65 mm² (AWG 22 – 16)

• Vật liệu terminal: Thép mạ niken

• Vỏ: Nhựa chống cháy (màu xám)

• Cách ly: Output 0 – Output 1 – nguồn – CC-Link – FG

• Điều chỉnh zero/span: Qua R7CON

• Dải output: Chọn bằng DIP switch hoặc R7CON

• Mở rộng:

  • Không mở rộng (mặc định)

  • Input: 8 hoặc 16 điểm

  • Output: 8 hoặc 16 điểm

• Chế độ khi mất truyền thông:

  • Giữ giá trị (mặc định)

  • Reset output

• LED trạng thái: PWR

• Cổng cấu hình: Jack mini 2.5 mm

6. Truyền thông CC-Link

• Chuẩn: Ver.1.10

• Kết nối: Terminal vít M3

• Cáp: CC-Link (Mitsubishi Electric)

• Địa chỉ trạm: 1 – 64 (mặc định: 00)

• Loại trạm: Remote device

• Phân bổ dữ liệu: 1

• Tốc độ truyền:

  • 156 kbps (mặc định)

  • 625 kbps, 2.5 Mbps, 5 Mbps, 10 Mbps

• LED: RUN, ERR, SD, RD

7. Thông số đầu ra

■ Điện áp dải nhỏ (Narrow span)

• Dải output:

  • -1 đến +1 V

  • 0 đến 1 V

  • -0.5 đến +0.5 V

• Tải: ≥ 100 kΩ

■ Điện áp dải rộng (Wide span)

• Dải output:

  • -10 đến +10 V (mặc định)

  • -5 đến +5 V

  • 0 đến 10 V

  • 0 đến 5 V

  • 1 đến 5 V

• Tải: ≥ 100 kΩ

■ Dải hoạt động

• Trừ dải ±10V: -15% đến +115%

• Dải ±10V: khoảng -11.5 đến +11.5 V

8. Điều kiện lắp đặt & môi trường

• Dòng tiêu thụ: ~140 mA (DC)

• Nhiệt độ hoạt động: -10 đến +55°C

• Nhiệt độ lưu trữ: -20 đến +65°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

• Môi trường: Không có khí ăn mòn hoặc nhiều bụi

• Lắp đặt: DIN rail 35 mm

• Khối lượng: 180 g

9. Hiệu suất

• Độ chính xác chuyển đổi: ±0.1%

• Dải dữ liệu: 0 – 10000 (có thể scale)

• Hệ số nhiệt: ±0.015%/°C

• Thời gian đáp ứng: 250 ms (0 – 90%)

10. Hiệu suất cách điện

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

• Độ bền điện môi: 1500 V AC trong 1 phút
  (Giữa các kênh output – nguồn – CC-Link – FG)
