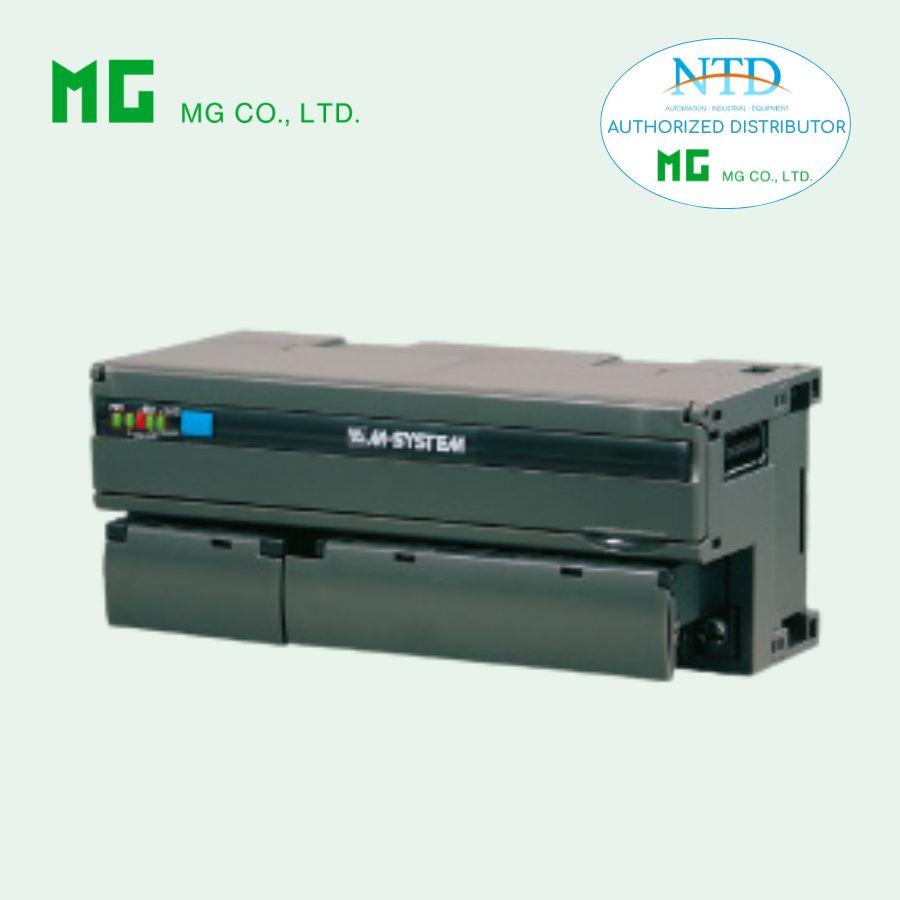

R7C-YV4 – Mô-đun I/O CC-Link - MG (M-System)
1. Giới thiệu chung
R7C-YV4 là mô-đun xuất tín hiệu điện áp DC thuộc dòng Remote I/O R7 Series của MG (M-System), hỗ trợ giao thức CC-Link Ver.1.10. Thiết bị cung cấp 4 kênh output điện áp analog, phù hợp cho các ứng dụng điều khiển và giám sát trong hệ thống PLC/DCS.
2. Tính năng & đặc điểm
-
4 kênh xuất điện áp DC
-
Hỗ trợ cấu hình dải đầu ra bằng DIP switch hoặc phần mềm R7CON
-
Cho phép hiệu chỉnh zero, span và scaling riêng từng kênh
-
Có thể giữ hoặc reset đầu ra khi mất truyền thông
-
Giao tiếp CC-Link tốc độ cao, ổn định
-
Cách ly giữa các kênh và nguồn giúp tăng độ an toàn hệ thống
3. Thông tin đặt hàng
Model: R7C–YV4–[1][2]
Ordering Information:
-
Code: R7C-YV4-[1][2]
(Ví dụ: R7C-YV4-AR/Q)
[1] Nguồn cấp
-
R: 24 V DC
-
AR: 24 V AC / 24 V DC (universal) (không hỗ trợ CE)
[2] Tùy chọn
-
blank: Không tùy chọn
-
/Q: Có tùy chọn
Tùy chọn /Q (lớp phủ bảo vệ):
-
/C01: Silicone coating
-
/C02: Polyurethane coating
-
/C03: Rubber coating
4. Lưu ý
-
Không hỗ trợ kết nối module mở rộng
5. Sản phẩm liên quan
-
Cáp cấu hình: MCN-CON, COP-US
-
Phần mềm cấu hình: R7CON
-
File CSP+
6. Thông số kỹ thuật chung
-
Kết nối: Terminal vít M3 (0.5 N·m)
-
Tiết diện dây: 0.25 – 1.65 mm² (AWG 22 – 16)
-
Vật liệu vỏ: Nhựa chống cháy (màu xám)
-
Cách ly: Output 0 → Output 3 → nguồn → CC-Link/FG
-
Điều chỉnh zero/span: Qua R7CON
-
Dải output: Cấu hình bằng DIP switch hoặc phần mềm
-
Chế độ khi mất truyền thông: Giữ hoặc reset output
-
LED hiển thị: PWR
-
Cổng cấu hình: Jack mini 2.5 mm
7. Truyền thông CC-Link
-
Chuẩn: CC-Link Ver.1.10
-
Kết nối: Terminal vít M3
-
Cáp mạng: CC-Link (Mitsubishi Electric)
-
Station No.: 1 – 64 (mặc định: 00)
-
Loại trạm: Remote device
-
Data allocation: 1
-
Tốc độ truyền:
-
156 kbps (mặc định)
-
625 kbps
-
2.5 Mbps
-
5 Mbps
-
10 Mbps
-
-
Điện trở kết thúc: Tích hợp (DIP switch)
-
LED trạng thái: RUN, ERR, SD, RD
8. Thông số đầu ra
-
Dải điện áp:
-
-10 – +10 V DC (mặc định)
-
-5 – +5 V DC
-
0 – 10 V DC
-
0 – 5 V DC
-
1 – 5 V DC
-
-
Trở tải: ≥ 20 kΩ
Dải hoạt động:
-
Trừ ±10 V: -15% đến +115%
-
±10 V: khoảng -11.5 đến +11.5 V
9. Điều kiện lắp đặt
-
Dòng tiêu thụ:
-
AC: ~180 mA
-
DC: ~90 mA
-
-
Nhiệt độ làm việc: -10 đến +55°C
-
Nhiệt độ lưu trữ: -20 đến +65°C
-
Độ ẩm: 30 – 90%RH (không ngưng tụ)
-
Môi trường: Không khí không ăn mòn, ít bụi
-
Lắp đặt: Thanh DIN 35 mm
-
Khối lượng: 180 g
