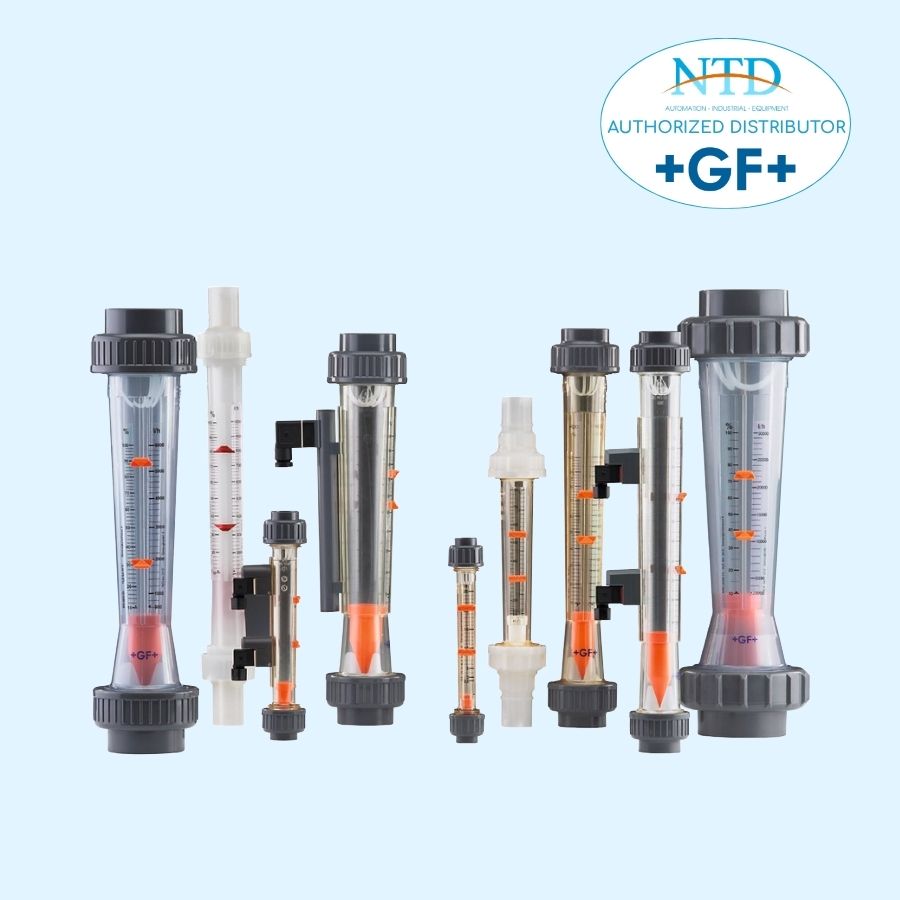

Lưu lượng kế cơ loại 335/350/123 GF

Liên hệ Còn hàng

Model: 335/550/123 GF
Thương hiệu: GF
Xuất xứ: Thuỵ Sĩ
Chính sách bán hàng
✅ Hàng chính hãng 100%
✅ Bảo hành & đổi trả do lỗi nhà sản xuất
✅ Giao hàng trên toàn quốc
✅ CO, CQ đầy đủ
✅ Tư vấn kỹ thuật, lắp đặt nhanh chóng

Thông tin sản phẩm

Lưu lượng kế cơ loại 335/550/123 của Georg Fischer (Rotameter hoặc Variable Area Flow Meter) được biết đến và sử dụng nhiều với tên SK Series. Hiện tại được thay thế bằng Type 335 và Type 350 với độ dài tương ứng 335mm và 350 mm. Trong đó loại Type 335 là thay thế cho SK Series trước đây của GF. Đo lưu lượng cơ được dùng để lắp đặt trên đường ống để đo lưu lượng trực tiếp trong các ứng dụng công nghiệp.

Lưu lượng kế cơ loại 225/350 và 123 là các thiết bị đo được lắp đặt theo phương ngang, có thể tháo rời, dùng để đo lưu lượng trong các hệ thống đường ống công nghiệp. Nguyên lý đo hiện đại và hiệu quả. Các dải đo được tùy chỉnh theo nhu cầu của khách hàng cùng với nhiều lựa chọn vật liệu cho ống đo và các đầu nối ren cho phép thiết bị được sử dụng trong nhiều ứng dụng và cho nhiều loại môi chất khác nhau.

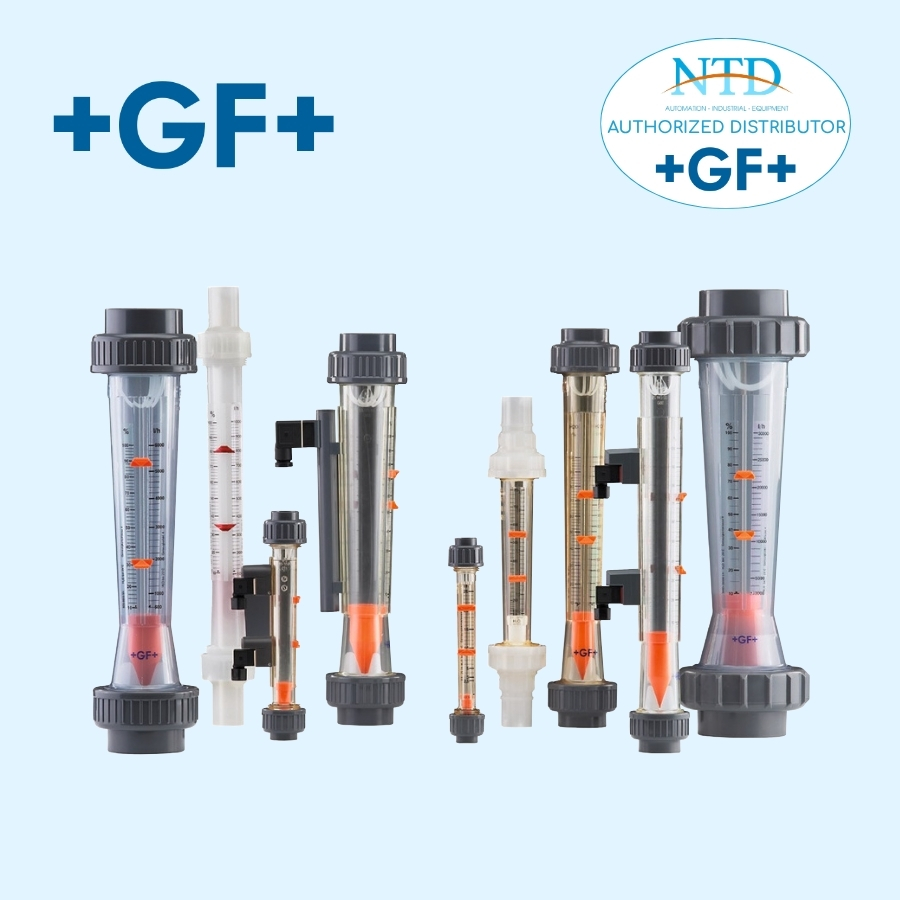

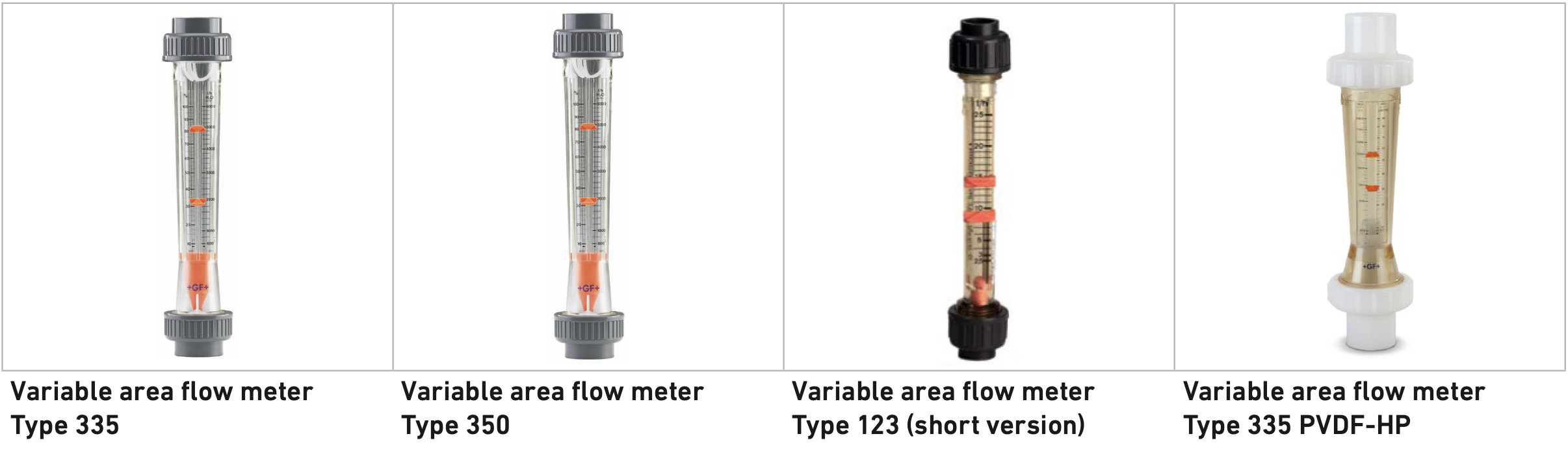

Lưu lượng kế cơ loại 335/350/123 GF

Tính năng nổi bật

Nguyên lý đo đơn giản và tiết kiệm chi phí
Không cần nguồn năng lượng bổ sung để vận hành
Dễ dàng đọc giá trị đo
Thang đo đa dạng từ 50 l/h đến 60.000 l/h
Thang đo kép cho nước: dạng phần trăm và l/h
Có thể cung cấp thang đo đặc biệt cho chất lỏng và khí
Nhiều lựa chọn vật liệu
Chống vỡ và chống ăn mòn
Phiên bản kích thước lớn có thanh dẫn hướng (phủ PVDF)

Nguyên lý hoạt động

Khi môi chất chảy theo chiều lên qua ống đo được lắp thẳng đứng với vận tốc đủ lớn, phao sẽ được nâng lên đến vị trí mà tại đó đạt trạng thái cân bằng giữa lực nâng của môi chất và trọng lượng của phao. Vì vận tốc dòng chảy trung bình tỷ lệ thuận với lưu lượng đi qua trong một đơn vị thời gian, nên trạng thái cân bằng này tương ứng với giá trị lưu lượng đang đo tại thời điểm đó.

Ứng dụng phổ biến

Xử lý nước
Công nghiệp hóa chất
Vi điện tử (microelectronics)
Công nghiệp thực phẩm
Đóng tàu
Kỹ thuật công trình tòa nhà (building services engineering)

Môi chất đo

Dùng cho chất lỏng và khí (ở áp suất tối đa 0,5 bar). Vui lòng tham khảo công cụ trực tuyến ChemRes PLUS để kiểm tra khả năng tương thích hóa chất.

Thông số kỹ thuật

Kích thước:

Type 335: d32/DN25 - d75/DN65, 1" - 2 ½"
Type 350: d32/DN25 - d75/DN65, 1" - 2 ½"
Type 123 (phiên bản ngắn): d16/DN10 - d32/DN25, 3/8" - 1"
Phiên bản đặc biệt: d32/DN25 - d75/DN65, 1" - 2 ½"

Vật liệu ống hình nón (Taper tube)

Type 335: PA, PSU, PVC-U trong suốt
Type 350: PA, PSU, PVC-U trong suốt
Type 123 (phiên bản ngắn): PVC-U trong suốt, PSU
Phiên bản đặc biệt: PSU-HP

Vật liệu phao (Float materials): PVDF, PTFE*

Vật liệu gioăng (Gasket material): O-rings EPDM, FKM

Áp suất làm việc (Pressure rating): PN10

Phạm vi đo (Scale ranges):

Type 335: 50 - 60.000 l/h
Type 350: 50 - 60.000 l/h
Phiên bản ngắn: 2,5 - 1.000 l/h
Phiên bản đặc biệt: 50 - 30.000 l/h

Kết nối (Connections):

Type 335, 350, SK: Ống PVC-U hàn dung môi (solvent cement sockets)
Phiên bản đặc biệt: Cổ ống PVDF-HP hàn nóng chảy (fusion spigots)

Thiết kế và vật liệu bổ sung (ví dụ: thép không gỉ) có thể cung cấp theo yêu cầu

*Phiên bản đặc biệt Type 123

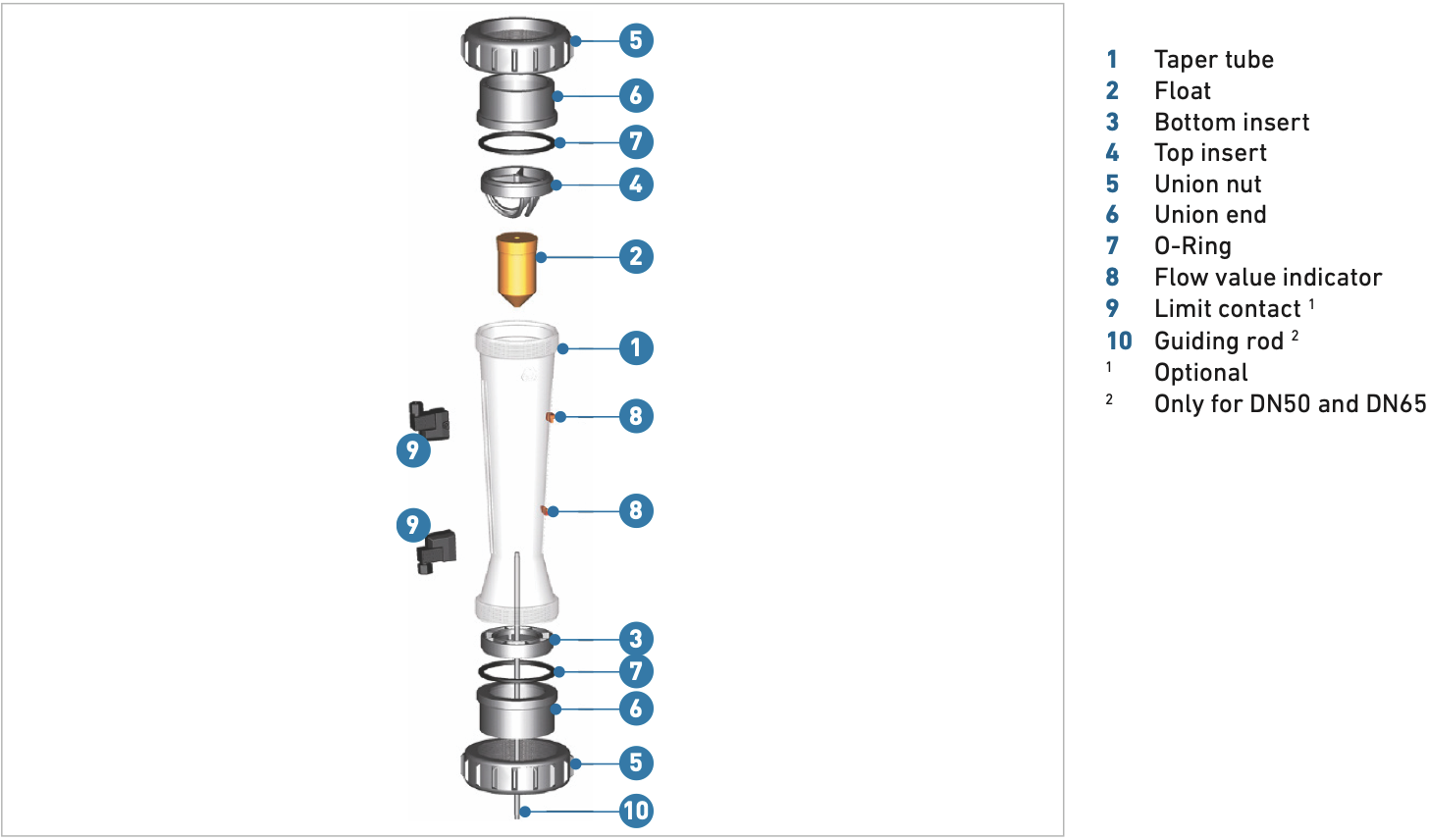

Thông số kỹ thuật của lưu lượng kế cơ 335/350/120 GF

Các dòng sản phẩm đang có sẵn tại NTD Automation

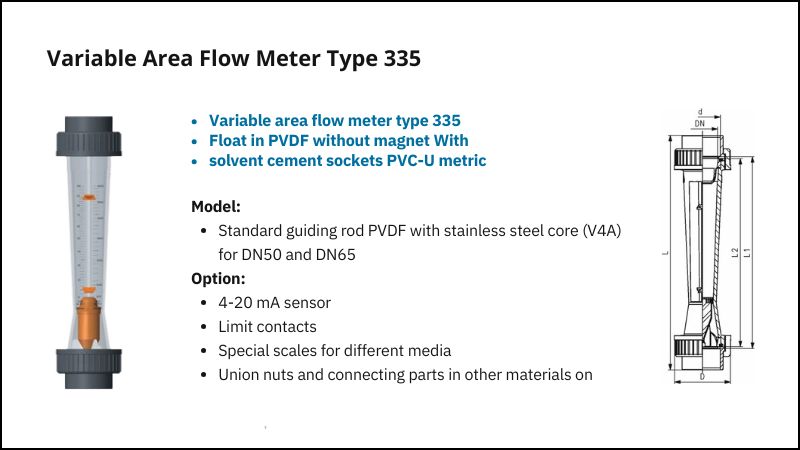

Variable Area Flow Meter Type 335

Dải đo (l/h)	d (mm)	DN (mm)	Ống côn PVC-U trans. O-rings EPDM	Trọng lượng (kg)	Ống côn Polyamid O-rings EPDM	Trọng lượng (kg)	Ống côn Polysulfone O-rings EPDM	Trọng lượng (kg)	D (mm)	L (mm)	L1 (mm)	L2 (mm)	Cờ lê G (inch)
50 – 500	32	25	199 335 000	564	199 335 020	522	199 335 040	464	58	385	341	335	1 ½
100 – 1000	32	25	199 335 001	473	199 335 021	423	199 335 041	528	58	385	341	335	1 ½
150 – 1500	40	32	199 335 002	626	199 335 022	567	199 335 042	698	72	393	341	335	2
250 – 2500	40	32	199 335 003	706	199 335 023	620	199 335 043	561	72	393	341	335	2
200 – 2000	50	40	199 335 004	972	199 335 024	885	199 335 044	1.057	83	403	341	335	2 ¼
300 – 3000	50	40	199 335 005	952	199 335 025	874	199 335 045	1.038	83	403	341	335	2 ¼
600 – 6000	50	40	199 335 006	1.019	199 335 026	840	199 335 046	991	83	403	341	335	2 ¼
600 – 6000	63	50	199 335 007	1.357	199 335 027	1.381	199 335 047	1.307	101	417	341	335	2 ¾
1000 – 10000	63	50	199 335 008	1.299	199 335 028	1.196	199 335 048	1.252	101	417	341	335	2 ¾
1500 – 15000	63	50	199 335 009	1.301	199 335 029	1.355	199 335 049	1.302	101	417	341	335	2 ¾
2000 – 20000	75	65	199 335 010	2.513	199 335 030	2.536	199 335 050	2.639	135	429	341	335	3 ½
3000 – 30000	75	65	199 335 011	2.442	199 335 031	2.286	199 335 051	2.572	135	429	341	335	3 ½
8000 – 60000	75	65	199 335 012	2.293	199 335 032	2.333	199 335 052	2.432	135	429	341	335	3 ½

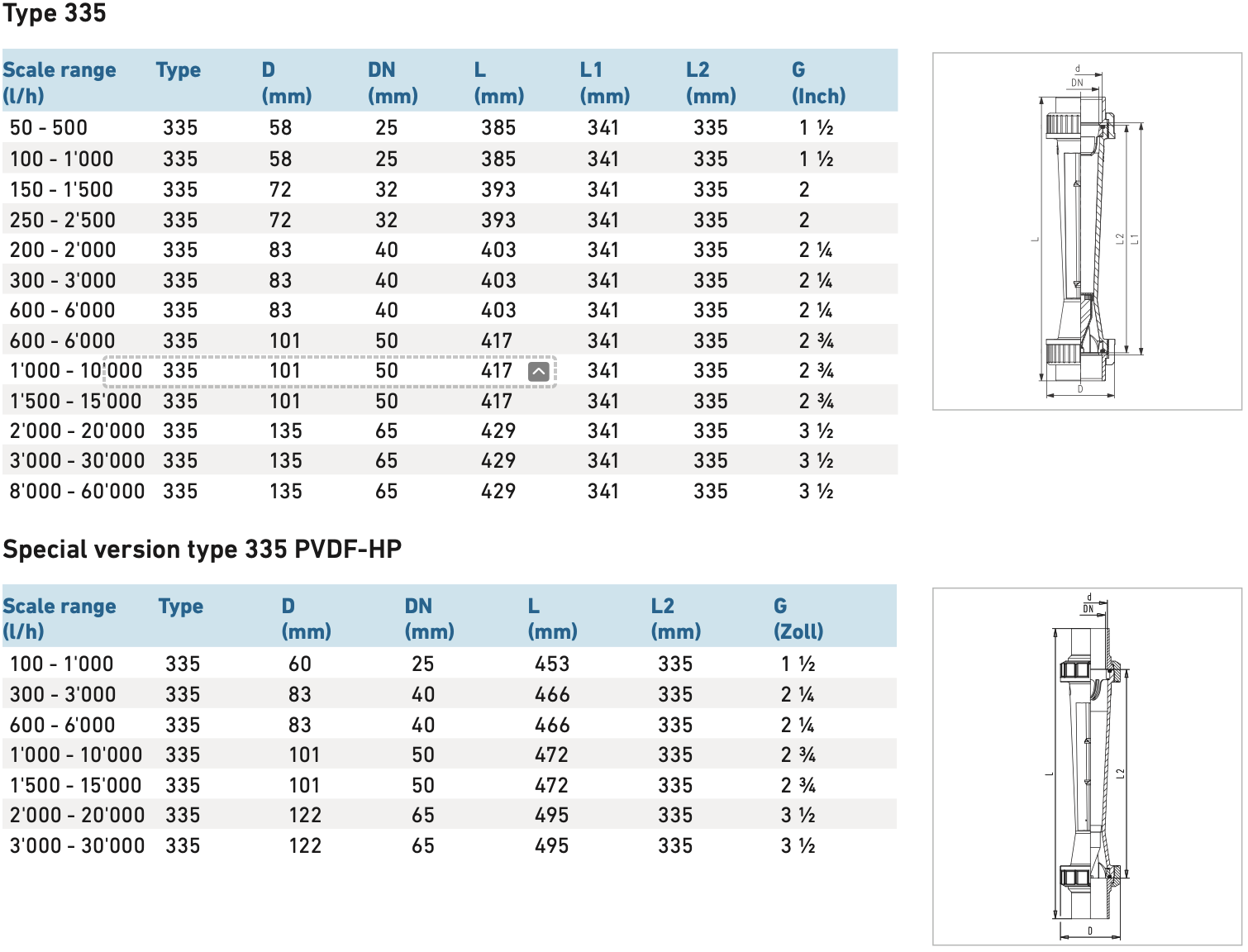

Kích thước của lưu lượng kế cơ loại 335 GF

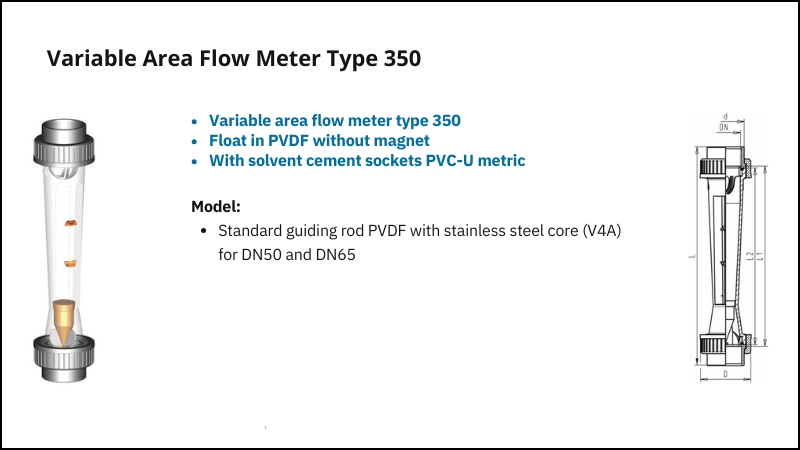

Variable Area Flow Meter Type 350

d (mm)	DN (mm)	Size (inch)	Scale range (l/h)	Taper tube in PVC-U transp. O-rings in EPDM Code	Weight (kg)	Taper tube in Polyamid O-rings in EPDM Code	Weight (kg)	Taper tube in Polysulfone, O-rings in EPDM)	Weight (kg)	D (mm)	L (mm)	L1 (mm)	L2 (mm)	G (inch)
32	25	1	50 – 500	199 350 000	562	199 350 020	458	199 350 040	487	58	400	356	350	1 ½
32	25	1	100 – 1000	199 350 001	551	199 350 021	524	199 350 041	474	58	400	356	350	1 ½
40	32	1 ¼	150 – 1500	199 350 002	641	199 350 022	594	199 350 042	614	72	408	356	350	2
40	32	1 ¼	250 – 2500	199 350 003	619	199 350 023	659	199 350 043	688	72	408	356	350	2
50	40	1 ½	200 – 2000	199 350 004	992	199 350 024	953	199 350 044	962	83	418	356	350	2 ½
50	40	1 ½	300 – 3000	199 350 005	971	199 350 025	894	199 350 045	989	83	418	356	350	2 ½
50	40	1 ½	600 – 6000	199 350 006	921	199 350 026	1.011	199 350 046	953	83	418	356	350	2 ½
63	50	2	600 – 6000	199 350 007	1.446	199 350 027	1.401	199 350 047	1.335	101	432	356	350	2 ¾
63	50	2	1000 – 10000	199 350 008	1.472	199 350 028	1.416	199 350 048	1.343	101	432	356	350	2 ¾
63	50	2	1500 – 15000	199 350 009	1.327	199 350 029	1.239	199 350 049	1.315	101	432	356	350	2 ¾
75	65	2 ½	2000 – 20000	199 350 010	2.576	199 350 030	2.150	199 350 050	2.486	135	444	356	350	3 ½
75	65	2 ½	3000 – 30000	199 350 011	2.497	199 350 031	2.500	199 350 051	2.150	135	444	356	350	3 ½
75	65	2 ½	8000 – 60000	199 350 012	2.341	199 350 032	2.352	199 350 052	2.244	135	444	356	350	3 ½

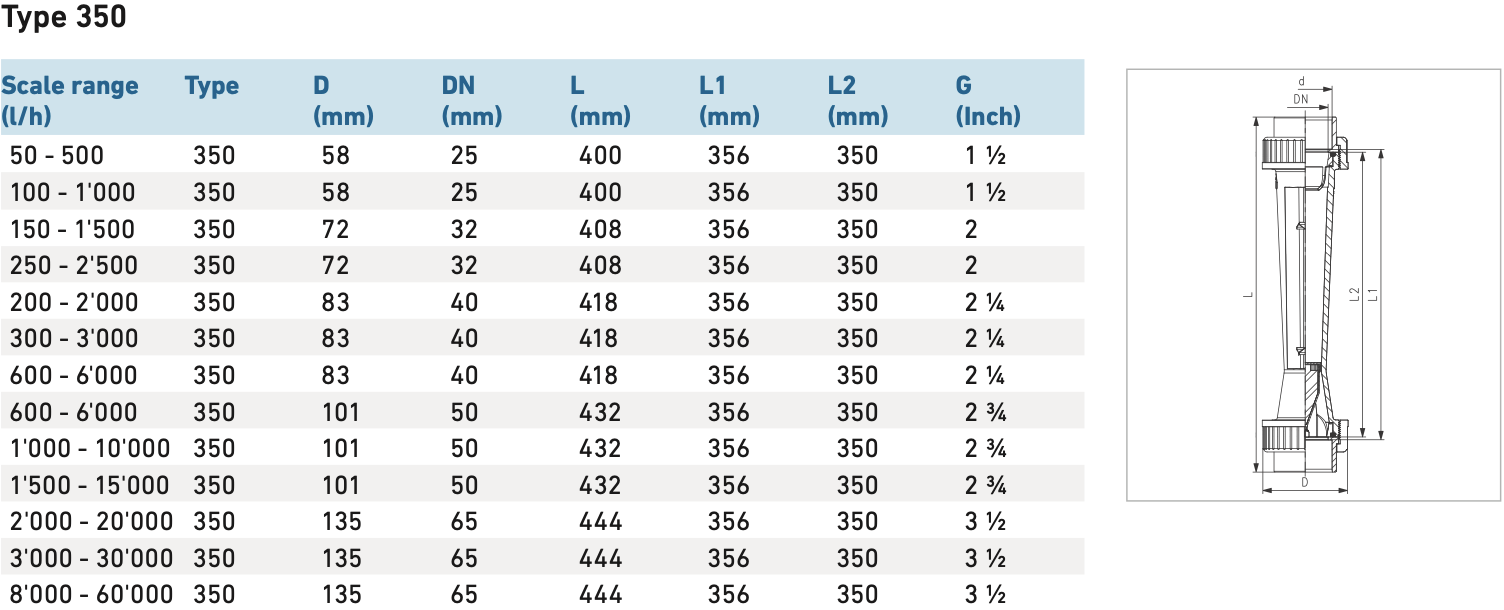

Lưu lượng kế cơ loại 350 GF

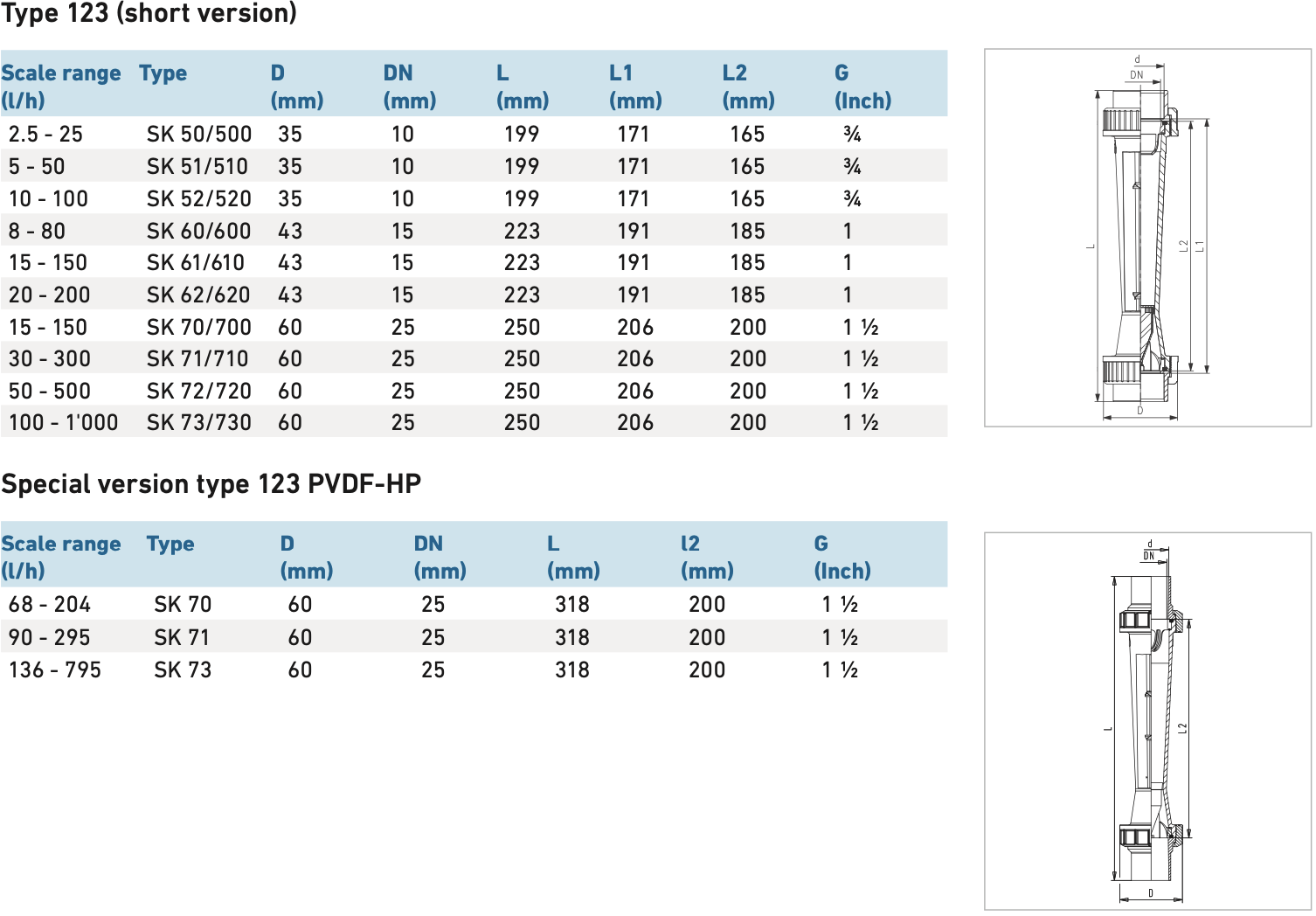

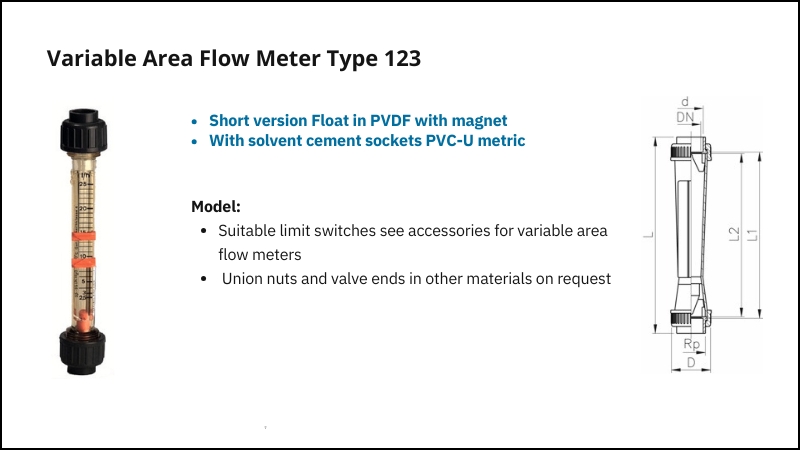

Variable Area Flow Meter Type 123

d (mm)	DN (mm)	Size (inch)	Type	Scale range (l/h)	Polysulfone Code	Weight (kg)	PVC-U transp. Code	Weight (kg)	D (mm)	L (mm)	L1 (mm)	L2 (mm)	G (inch)
16	10	3/8	SK50	2.5 – 25.0	198 801 880	83	198 803 310	81	35	199	171	165	¾
16	10	3/8	SK51	5.0 – 50.0	198 801 881	78	198 803 311	79	35	199	171	165	¾
16	10	3/8	SK52	10.0 – 100.0	198 801 882	79	198 803 312	79	35	199	171	165	¾
20	15	1/2	SK60	8.0 – 80.0	198 801 883	125	198 803 313	127	43	223	191	185	1
20	15	1/2	SK61	15.0 – 150.0	198 801 884	122	198 803 314	130	43	223	191	185	1
20	15	1/2	SK62	20.0 – 200.0	198 801 885	119	198 803 315	125	43	223	191	185	1
32	25	1	SK70	15.0 – 150.0	198 801 886	247	198 803 316	256	60	250	206	200	1 ½
32	25	1	SK71	30.0 – 300.0	198 801 887	244	198 803 317	254	60	250	206	200	1 ½
32	25	1	SK72	50.0 – 500.0	198 801 888	285	198 803 318	244	60	250	206	200	1 ½
32	25	1	SK73	100.0 – 1000.0	198 801 889	234	198 803 319	242	60	250	206	200	1 ½
